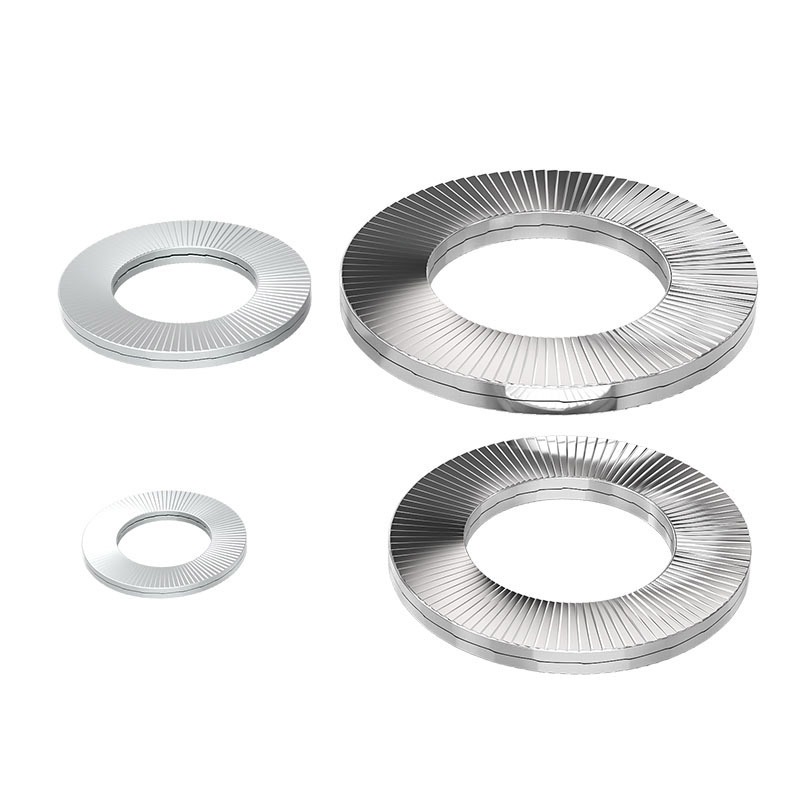

Две сгъваеми самозаключващи се шайби

Двете сгъваеми самозаключващи се шайби, предоставени от фабриката Xiaoguo®, изоставят конвенционалния метод на заключване и възприемат принципа против разхлабване на опън вместо на триене, което значително подобрява производителността.

Изпратете запитване

Описание на продукта

Основният принцип против разхлабване на двукратните самозаключващи се шайби се състои в: гениално преобразуване на вредната енергия, причинена от вибрациите, в силата, необходима за заключване. Вместо да се разчита на традиционния метод за използване на задържащ пръстен за предотвратяване на разхлабване чрез "триене", беше приет по-интелигентен механизъм:

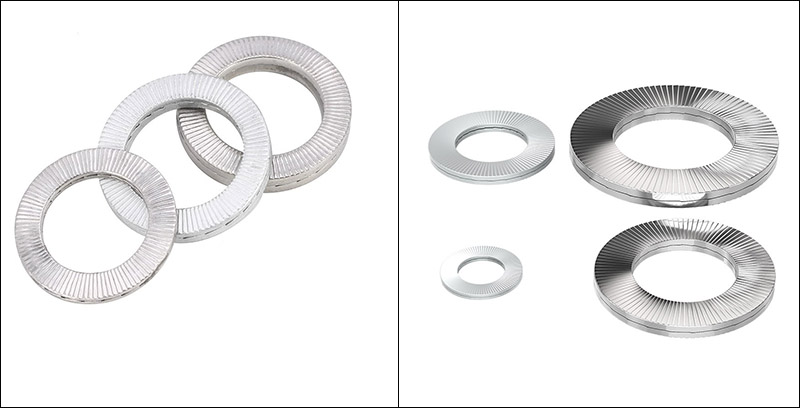

Two Fold Self Locking Washers

（1）Първоначално затягане: Двустранно позициониране

По време на монтажа клиновидните повърхности на двете шайби се подравняват една спрямо друга и се използват по двойки.

Външно фиксиране: При затягане, радиалните фини зъби на външната повърхност на двукратните самозаключващи се шайби ще се захапят здраво в главата на гайката/болта и повърхността на детайла, плътно уплътнявайки контактната повърхност и предотвратявайки приплъзване.

Вътрешно задържане: В този момент клиновидните повърхности (големите зъби) от вътрешните страни на двете шайби са в близък контакт една с друга, но не е настъпило относително движение, като по този начин се осигурява пространство за последващо механично действие.

（2）Задействане на разхлабване: Неправилно подравняване, а не приплъзване

Когато оборудването работи във вибрираща среда, гайката започва да проявява много лека тенденция към разхлабване.

Поради факта, че силата на триене на външните радиални зъби е много по-голяма от тази на вътрешната клиновидна повърхност, няма да възникне движение между гайката и двукратните самозаключващи се шайби.

Единственото движение е, че двете шайби се "плъзгат от място" една срещу друга по клиновидната повърхност от вътрешната страна.

（3）Постигане на самозаключване: Ключът към клиновия ефект

Когато оборудването вибрира или изпитва променливи сили, мощната противодействаща сила, генерирана от клиновидната повърхност, незабавно отменя тези вибрации. Това предотвратява въртенето на болта в обратна посока и преобразува енергията на вибрациите в заключващата сила на самите две сгъваеми самозаключващи се шайби, постигайки ефекта на „затягане, колкото повече вибрира“, като по този начин предотвратява разхлабването от първопричината.

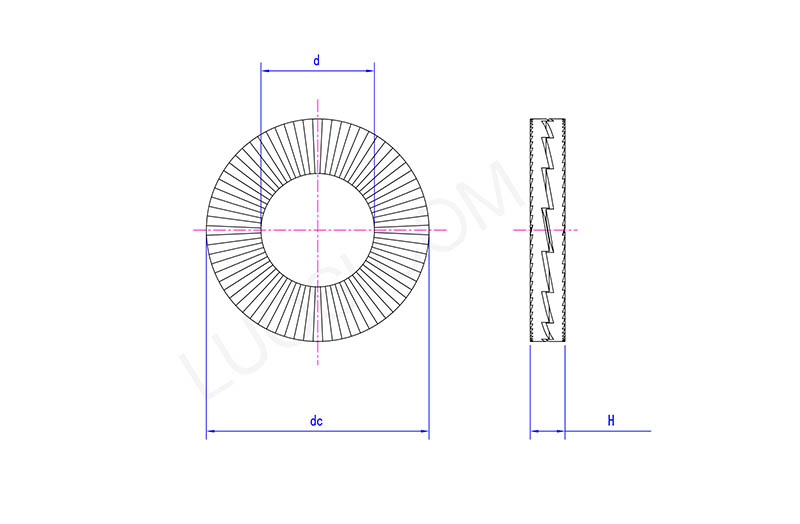

Two Fold Self Locking Washers

пн	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постоянен ток макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
ч мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
