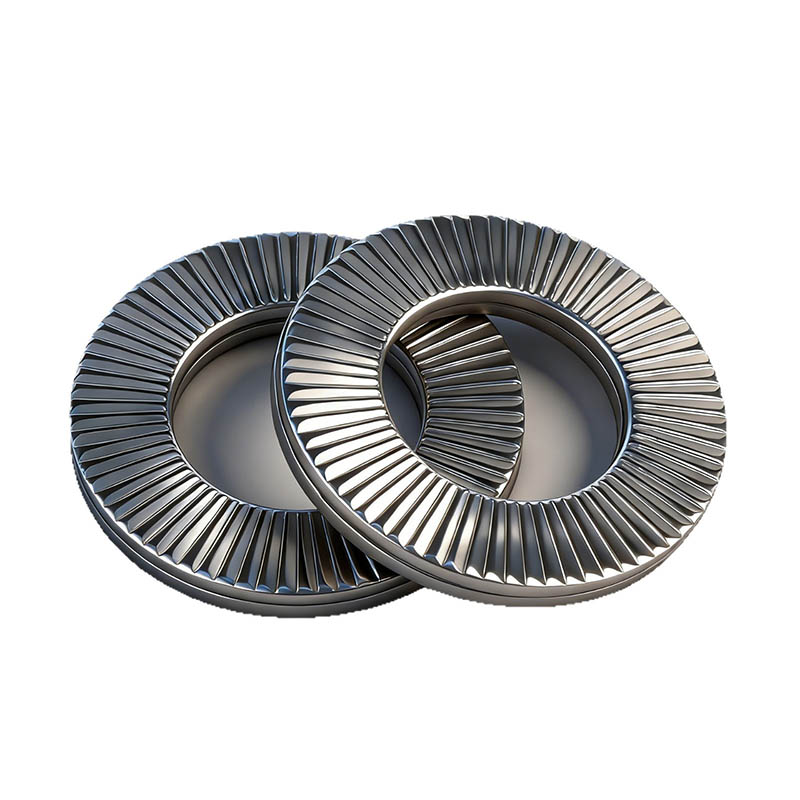

Двойно сгъната клиновидна заключваща шайба

Двойно сгъната клиновидна заключваща шайба, произведена от фабриката Xiaoguo®, има двуслойна структура и дизайн с двойно заключване. В сравнение с традиционните конвенционални крепежни елементи против разхлабване, тяхната производителност е много по-добра.

Изпратете запитване

Описание на продукта

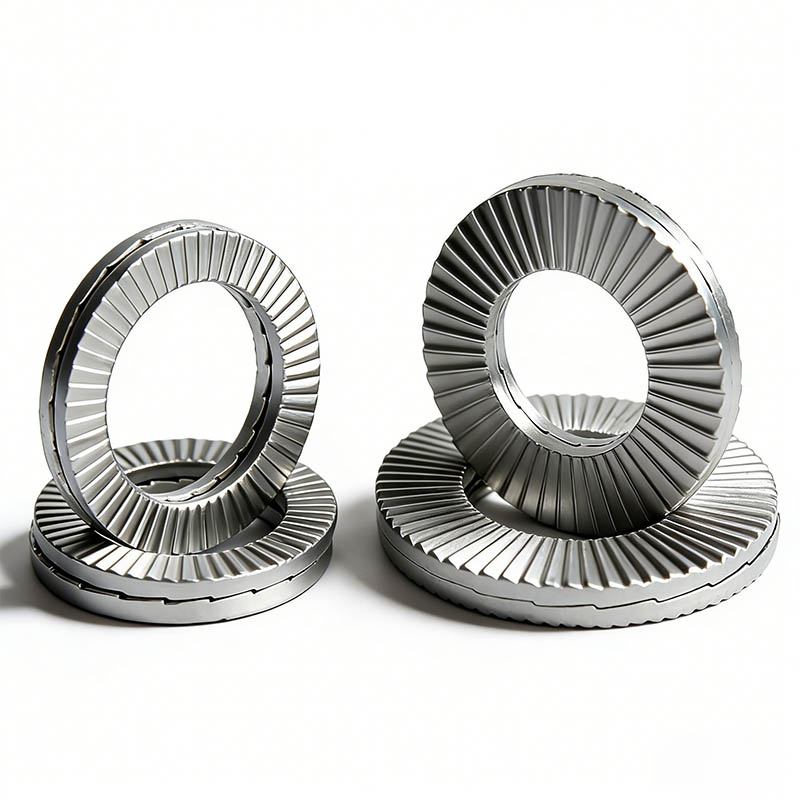

Заключващата шайба с двоен сгъваем клин е усъвършенствана и високоефективна закопчалка против разхлабване. Той използва уникална технология за заключване с клин вместо традиционния метод, който разчита на триене. Приема двуслойна сгъната клиновидна структура с назъбени повърхности от двете страни. Всъщност той се състои от чифт (две части) точно еднакви шайби. Уникалната структура на всяка шайба е ключът към постигането на изключителна ефективност срещу разхлабване.

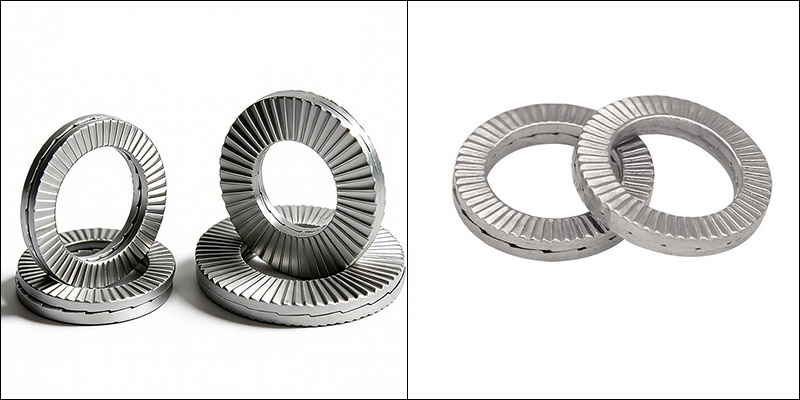

Double Fold Wedge Lock Washer

Структурни характеристики

Основната структурна характеристика на двойно сгънатата клиновидна заключваща шайба се крие в нейния дизайн от две уплътнения, като вътрешната и външната повърхност съответно изпълняват функциите на заключване и фиксиране.

（1）Сдвоена шайба

Две еднакви уплътнения се комбинират, за да образуват комплект. Този дизайн се откъсва от традиционната форма от една част. Двете уплътнения са предварително сглобени по време на производството, за да образуват заключваща система. Този симетричен дизайн може да се използва повторно и няма да повреди уплътненията при разглобяване.

（2）Радиално повдигната повърхност

Тези повдигнати шарки са страната на двойно сгънатата клиновидна заключваща шайба, която влиза в пряк контакт с главата на гайката, болта или повърхността на свързания компонент. Повърхността се отличава с фини радиални повдигнати шарки/зъбчета. Те служат основно за фиксиране на Double Fold Wedge Lock Washer към тази повърхност, като я "заключват" на място и предотвратяват всякакво плъзгане между тях.

（3）Триъгълна зъбна повърхност

Това е свързващата повърхност от противоположната страна на уплътнението. Вътрешната повърхност е съставена от клиновидни зъбни повърхности, равномерно разпределени по обиколката, наподобяващи гърбица и е известна също като "клиновидни зъби" или "наклонени зъбни повърхности".

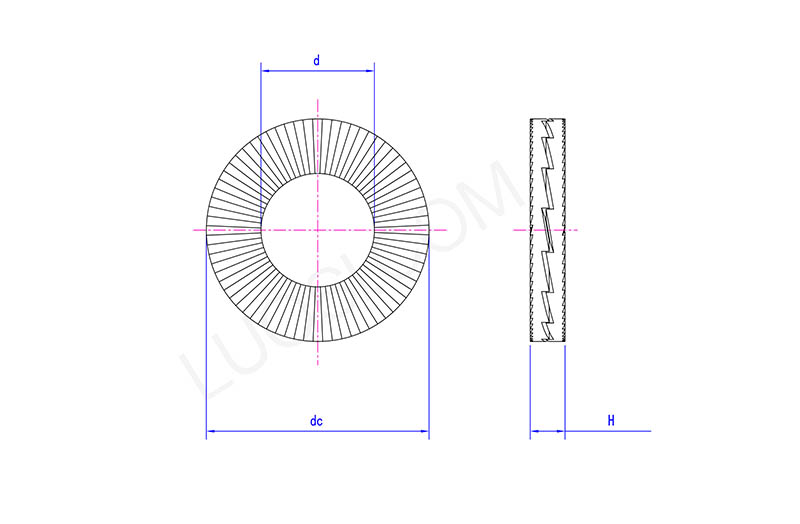

Double Fold Wedge Lock Washer

пн	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постоянен ток макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
ч мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

ЧЗВ

（1）За многократна употреба ли е?

Да, може да се използва повторно няколко пъти. Заключващата му производителност няма да падне лесно след многократно разглобяване и сглобяване.

（2）Какви материали доставяте?

Имаме версии от пружинна стомана, въглеродна стомана и неръждаема стомана. Повърхностните обработки включват поцинковане, горещо поцинковане и черен оксид.

（3）Какво е предимството в сравнение с обикновената разделена шайба?

Много по-добра устойчивост на вибрации, по-силен заключващ ефект, не е лесен за умора и деформиране, по-подходящ за тежки товари и силни вибрации.
