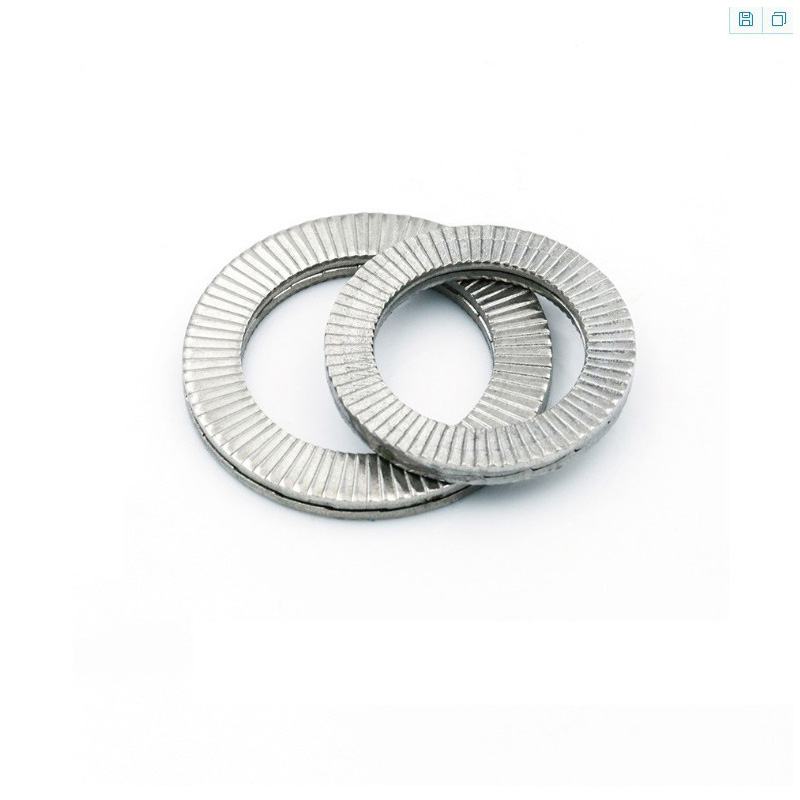

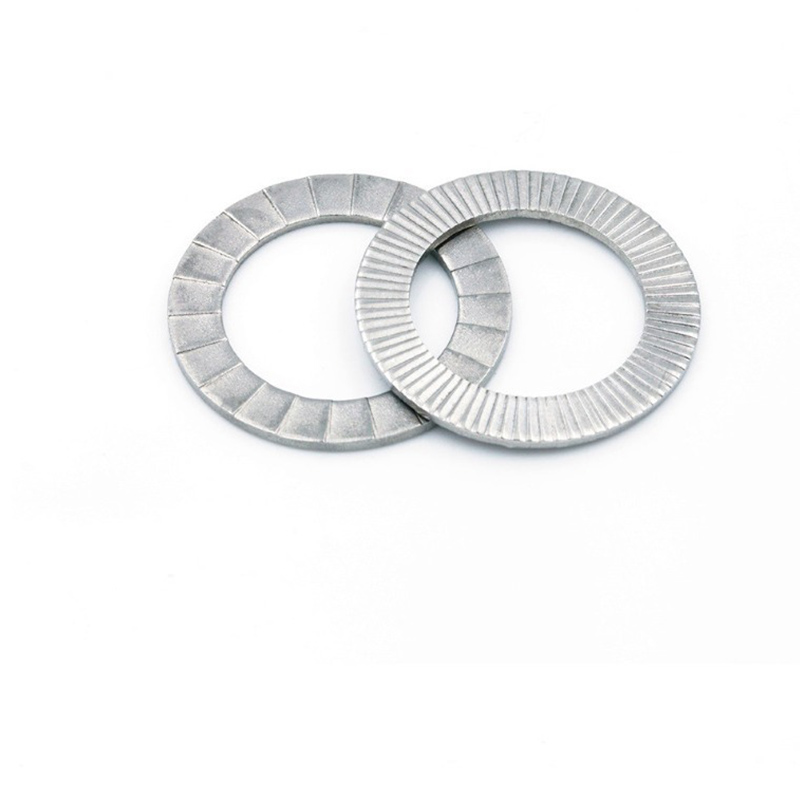

Две сгънати клиновидни заключващи шайби

Двете сгъваеми клиновидни заключващи шайби от фабричните запаси на Xiaoguo® са за многократна употреба. Когато са монтирани и разглобени по правилния начин, те няма да се деформират и тяхната заключваща производителност остава същата дори след многократна употреба.

Изпратете запитване

Описание на продукта

Ние произвеждаме две сгъваеми клиновидни заключващи шайби с автоматизирани производствени линии. Стандартните суровини се обработват, за да се направят шайби с точни размери.

（1） Подготовка и обработка на суровините

Като основен материал използваме лента от легирана стомана с висока якост и лента от неръждаема стомана. Материалите се обработват с отгряване и ецване, за да се коригира вътрешната им кристална структура.

（2）Оформяне на щамповане

Извършва се в многопозиционна прецизна преса.

Пробиване: Пробива централния отвор за шайбата.

Формоване на зъбни колела: Чрез прецизното взаимодействие на горната и долната матрица се оформят радиално фини зъби на външния пръстен от едната страна.

Оформяне на клиновидна повърхност: С помощта на специална форма, клиновидни зъбни повърхности, които определят ефективността на заключване, се изтискат от другата страна.

Срязване: Срязване на образуваната шайба от стоманения лист.

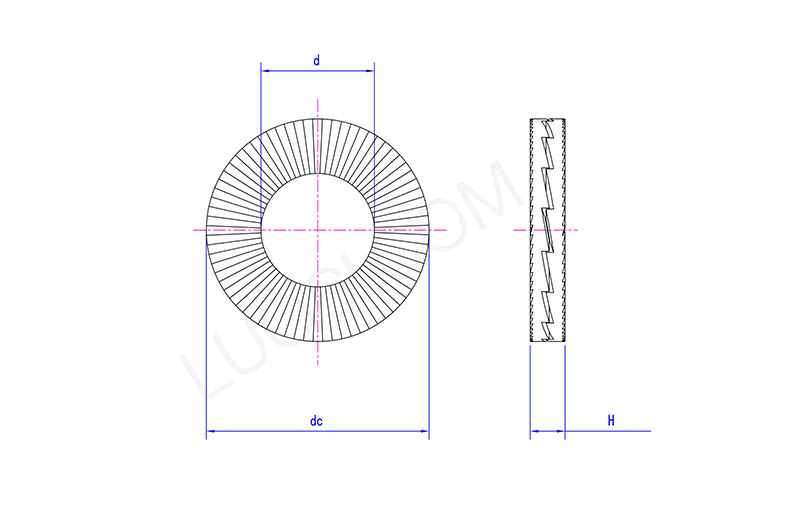

Two Fold Wedge Lock Washer

пн	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постоянен ток макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
ч мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

（3）Топлинна обработка за втвърдяване

Шайбата се нагрява равномерно до определена висока температура, след това бързо се охлажда и веднага се последва от темпериране.

（4）Обработка на повърхностно покритие

За въглеродна стомана Two Fold Wedge Lock Washer най-препоръчителното високоефективно решение е Dacromet. Висококачественото покритие ще подобри защитата и устойчивостта на износване на двукратната клиновидна заключваща шайба.

（5） Проверка и тестване на качеството

Анализ на суровината: Извършете спектрален анализ на всяка входяща партида материали, за да проверите химичния състав.

Проверка на процеса: По време на процеса на щамповане осигурете стабилност на размерите.

Тест за твърдост: На случаен принцип проверете дали двусгъващата клиновидна заключваща шайба отговаря на стандартите за проектиране.

Тест със солен спрей: За проверка на устойчивостта на корозия на покритието.

Тест за странични вибрации: Монтирайте шайбата в стандартната точка на болтово свързване и наблюдавайте отслабването на нейната сила на затягане при непрекъсната вибрация.

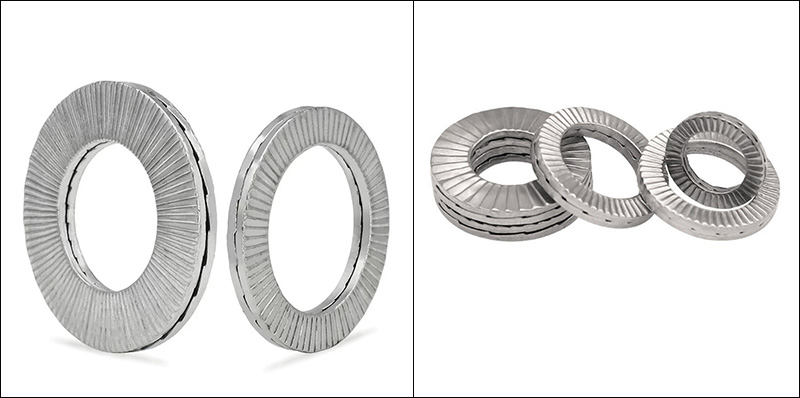

Two Fold Wedge Lock Washer

пн	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постоянен ток макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
ч мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
