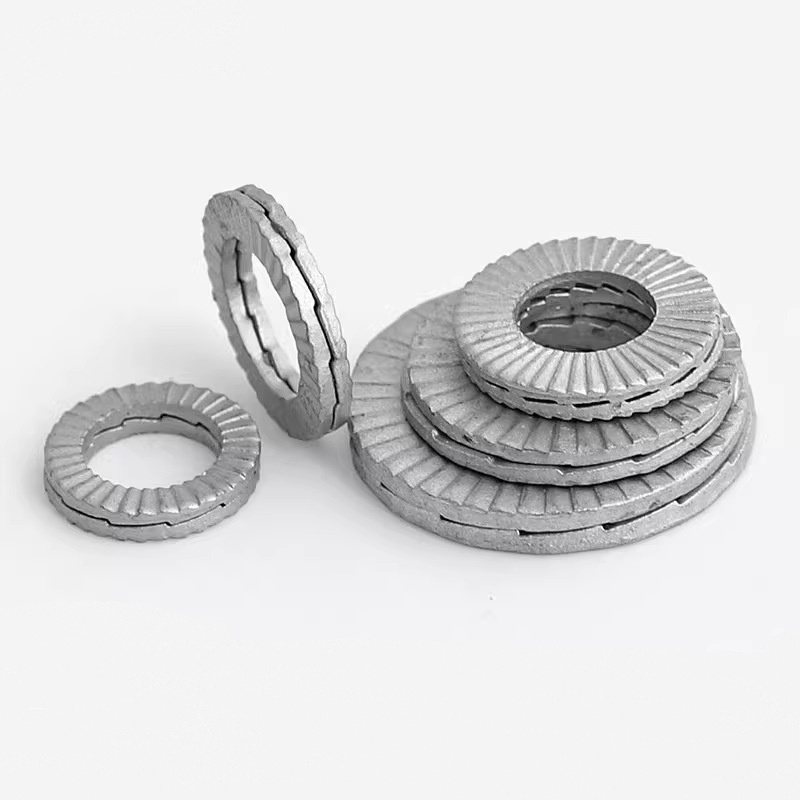

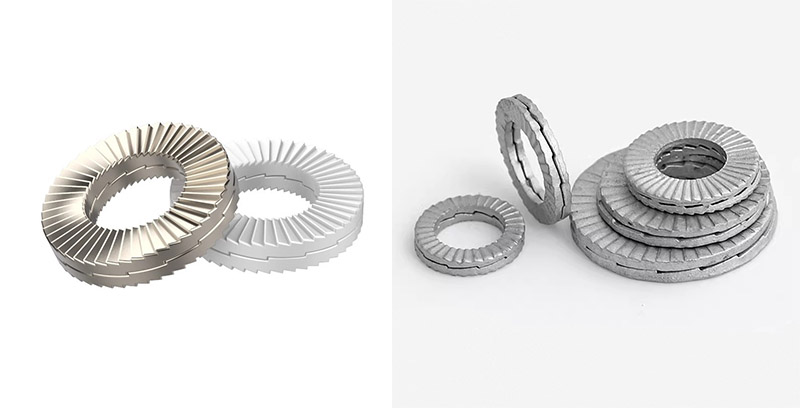

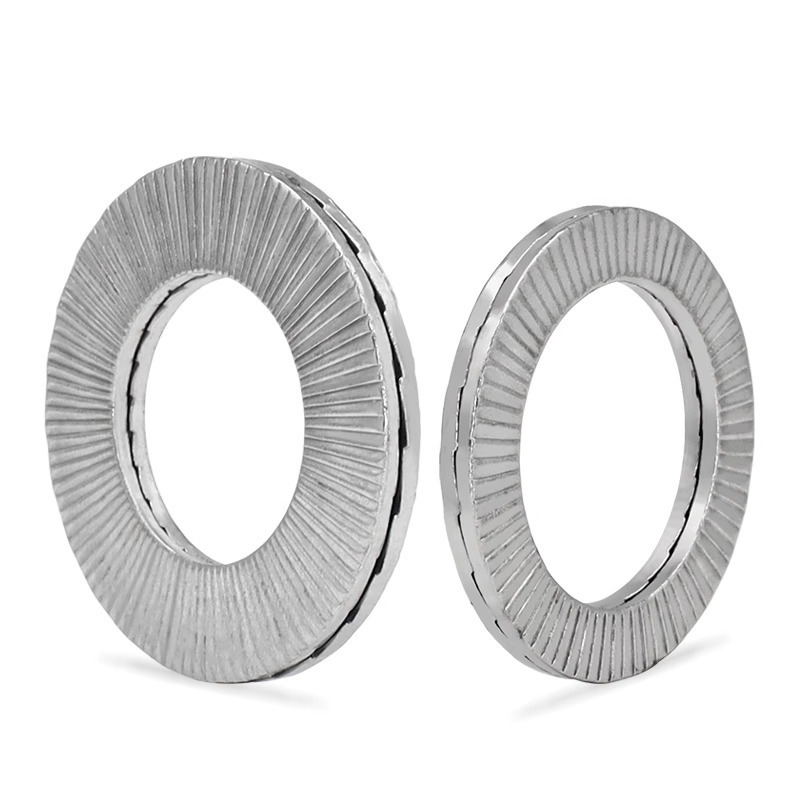

Две сгъваеми самозаключващи се големи шайби

Инсталирането на две сгъваеми самозаключващи се големи шайби е доста лесно. Просто се уверете, че голямата назъбена повърхност е подравнена правилно и поставена в правилната позиция, след което затегнете болта или гайката със стандартния въртящ момент, за да завършите процеса. Инсталирането му не изисква сложни техники или скъпи инструменти, но има няколко ключови момента, които трябва да се отбележат, за да се постигне 100% производителност.

（1）Подготовка преди инсталиране

Почистване на детайла: Уверете се, че контактните повърхности на болтовете, гайките, двукратните самозаключващи се големи шайби и свързаните части са чисти, плоски, без маслени петна, ръжда или грапавини.

Брой шайби за проверка: Те трябва да се използват по двойки (две части съставляват един комплект), когато се използват.

Проверете вида на монтажната повърхност: дали е конфигурация с проходен или глух отвор и определете броя на шайбите.

（2）Поставете шайбата

Отстранете двойките шайби и се уверете, че "голямата назъбена повърхност (клиновидна повърхност)" е обърната една към друга. Не ги разделяйте и не инсталирайте в грешен ред.

（3）Правете разлика между проходни и глухи отвори

Връзка с глух отвор/болт: Необходими са само чифт две сгъваеми самозаключващи се големи шайби, поставени между главата на болта и свързания компонент. Гайката се затяга от другата страна.

Сглобка с проходен отвор/болт-гайка: Когато се използва, са необходими два чифта две сгъваеми самозаключващи се големи шайби. Едната двойка се поставя под главата на болта, а другата двойка се поставя под гайката.

（4）Осигурете правилен контакт

Уверете се, че повърхностите на радиалните зъби от външната страна на шайбата са в контакт с едната страна на главата на болта (или гайката), а другата страна е в контакт с повърхността на свързания компонент.

（5）Затегнете

Използвайте динамометричен ключ и затегнете крепежните елементи според съответните стойности на въртящия момент.

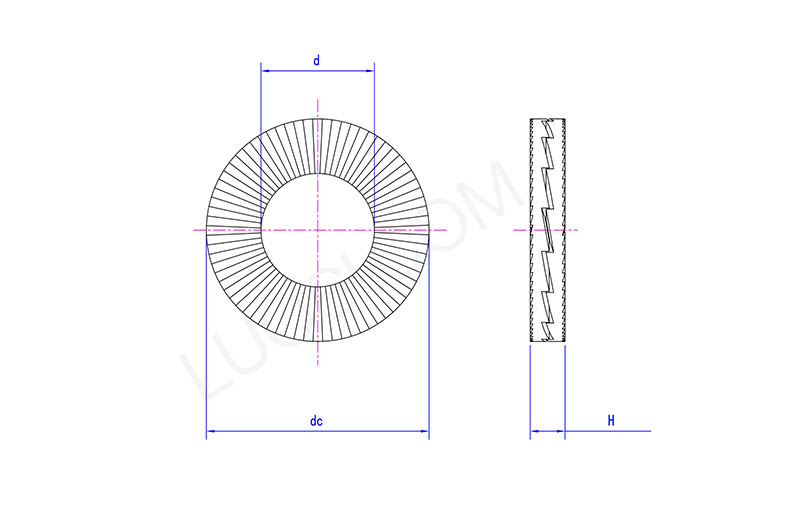

пн	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d макс	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d мин	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
постоянен ток макс	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
де мин	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H макс	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
ч мин	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Може ли да се използва повторно?

Двукратните самозаключващи се големи шайби обикновено могат да се използват повторно. След като бъдат извадени от оборудването, двете части на уплътнението трябва да бъдат щателно проверени.

Условия за разрешаване на повторна употреба: Ако голямата зъбна повърхност на вътрешния пръстен и радиалните зъби от външната страна не показват прекомерно износване, няма видима деформация, няма пукнатини или повреди, тогава те могат да бъдат почистени и монтирани отново.

Ситуация, изискваща подмяна: Ако проверката разкрие очевидно износване или повреда, незабавно трябва да се смени нов комплект шайби, за да се предотврати недостатъчна заключваща сила.
