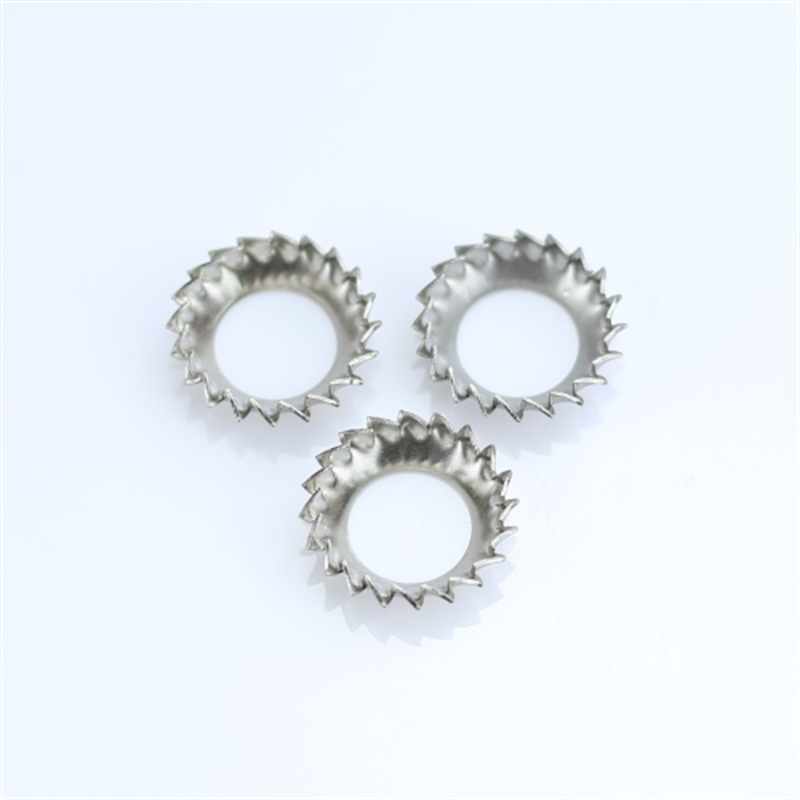

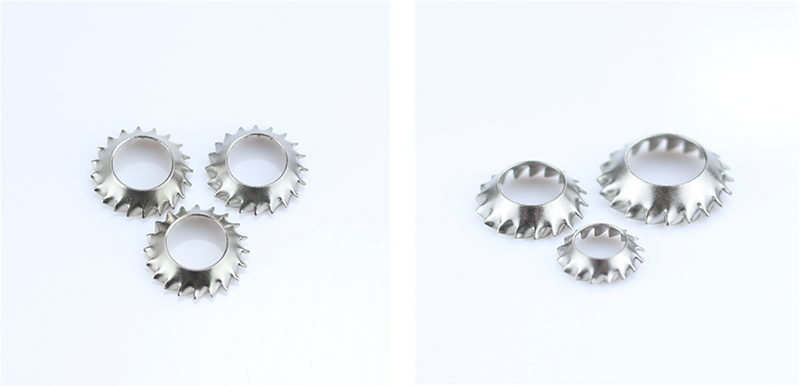

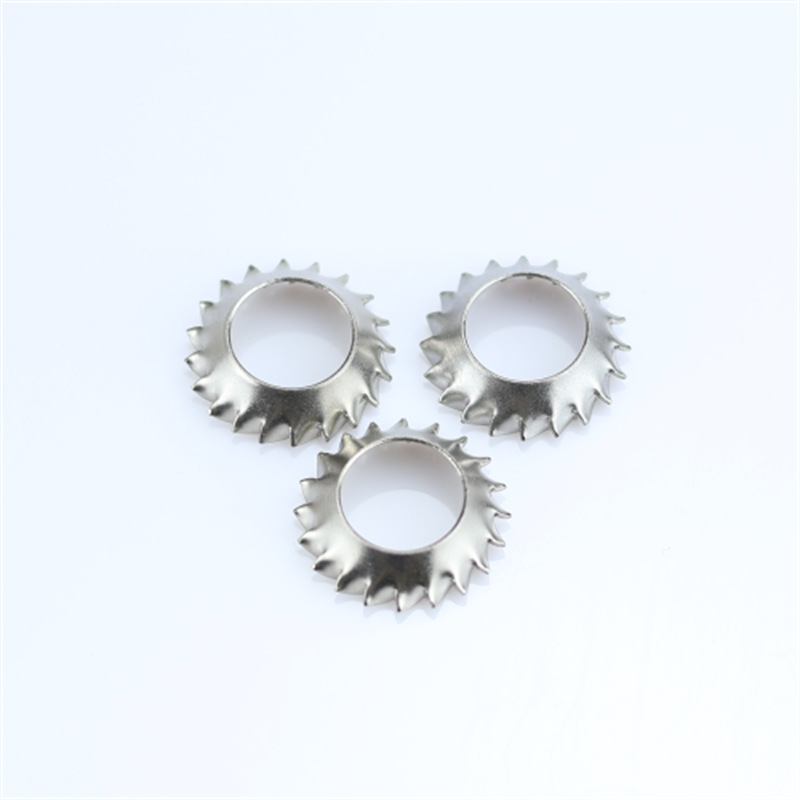

Зъбни заключващи шайби с вдлъбнатина

Структурата на този тип зъбни заключващи шайби с вдлъбнатина може да бъде разбрана от основните му характеристики. Всяка част работи заедно за постигане на плавен монтаж, еластично предварително затягане и силно предотвратяване на разхлабване.

Фрезенкован профил

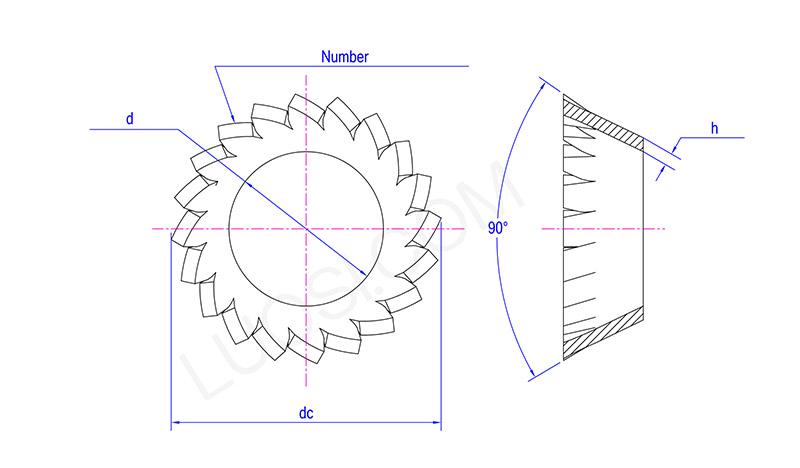

Вътрешният отвор на зъбчатите заключващи шайби с вдлъбнатина е обработен с 45° стандартна вдлъбната фаска, съответстваща на коничния ъгъл на стандартните вдлъбнати винтове. Подходящ е за винтове с кръстосана глава и шестостенни винтове с скрита глава.

По време на монтажа шайбата се вкарва изцяло във вдлъбнатия отвор на детайла, което позволява главата на винта да бъде изравнена или малко по-ниска от повърхността на детайла.

Функция: За да се гарантира, че монтажната повърхност е плоска и гладка, без изпъкналости и не причинява дискомфорт при докосване, нито пречи на други компоненти.

Конусообразно / изпъкнало тяло

Зъбчатите заключващи шайби с вдлъбнатина имат конусовидна чадърообразна структура в свободно състояние (като средата е по-висока и ръбовете са по-ниски или средата е по-ниска и ръбовете са по-високи в зависимост от конкретния дизайн) и има присъщата способност да се деформира еластично.

Когато винтът се затегне, коничната структура се сплесква, генерирайки непрекъсната аксиална сила на отскок.

Функция: Осигурява еластично предварително натоварване, компенсира празнините, причинени от термично разширение, износване или деформация на материала и предотвратява разхлабването на болта.

Външни назъбени зъби

По външната обиколка на зъбчатите заключващи шайби с вдлъбнатина има равномерно разположение на ред остри радиални зъби. Формата на зъбите е остра и правилна, като върховете на зъбите сочат навън.

При затягане зъбите се захапват в повърхността на детайла (или контактната метална равнина), образувайки множество точки на механично заключване, значително увеличавайки съпротивлението на триене и предотвратявайки въртенето и разхлабването на винта от основната причина.

Функция: Да устои на ротационното разхлабване, причинено от вибрации или удар.

Зъбците могат да пробият боята, оксидния слой или покритието, като по този начин създават електрическо заземяване.

Интегрирана затворена структура на тялото

Цялото парче няма отвори или фуги и е оформено чрез един процес на щамповане. Той е равномерно натоварен и е малко вероятно да се счупи. Има силна структурна стабилност дори при дълготрайни вибрационни условия.

Плоска поддържаща основна повърхност

Долната повърхност, която е в контакт с детайла, е гладка равнина без неравности. Няма да надраска ламарина, алуминий, боядисани части или пластмасови части и е подходящ за прецизен и външен монтаж.
