Назъбени заключващи шайби Вътрешни зъби

Фабриката на Xiaoguo® може да осигури различни видове назъбени заключващи шайби с вътрешни зъби от различни материали. Той може да отговори на различните изисквания за персонализиране на клиентите, включително специални размери, специални повърхностни обработки и т.н., за да отговори на нуждите на клиентите в различни работни среди.

Изпратете запитване

Описание на продукта

Уплътненията за заключване на външния зъб и вътрешния зъб са два подобни продукта, предназначени за различни сценарии на приложение. Вътрешните зъби на зъбните заключващи шайби са по-„нежни“, докато уплътнението на външните зъби е по-„агресивно“. Основната разлика между тях е в позицията на зъбите, която определя съответните им области на опит.

Сравнение Назъбени заключващи шайби вътрешни зъби Външен зъб

Външен вид и форма на зъбите Зъбите са разположени на вътрешния пръстен на уплътнението и се простират навътре. Зъбите са разположени на външния пръстен на уплътнението и се простират навън, наподобявайки звезди.

Принцип на заключване При затягане зъбите на вътрешния пръстен се "захапват" в долната страна на главата на винта или главата на болта, осигурявайки сила на триене против разхлабване. При затягане зъбите на външния пръстен едновременно се "захапват" в повърхността под главата на крепежния елемент и монтажната повърхност на свързания компонент.

Основно предимство Без увреждане на детайла: Външният пръстен е гладък и няма да надраска или повреди монтажната повърхност. По-силна производителност против разхлабване: Двустранно блокиране, особено подходящо за приложения, подложени на вибрации и силни натоварвания на усукване.

Адаптивен тип винт Използва се главно за винтове с по-малки размери на главата Подходящ за винтове с по-големи глави

Основни сценарии на приложение Обикновено се използва за вътрешни компоненти и панели на автомобили, прецизно електронно оборудване, домакински уреди и др. Широко се използва в области, които изискват по-силна сила на затягане, като тежки машини, шасита, голямо енергийно оборудване и индустриални машини, които издържат на високи вибрации.

Стъпки на инсталиране

Монтажът на вътрешните зъби на зъбните заключващи шайби е много прост. Основното е посоката да е правилна.

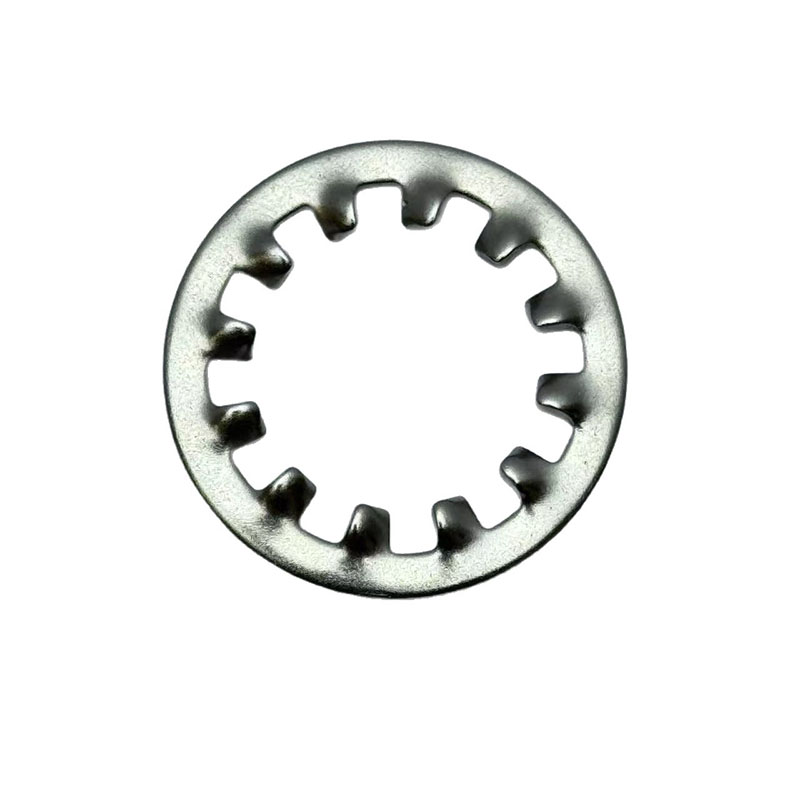

Toothed Lock Washers Internal Teeth

（1）Потвърдете спецификациите

Уверете се, че вътрешният диаметър на вътрешните зъби на зъбчатите заключващи шайби съвпада с диаметъра на болта.

Проверете дали зъбите на уплътнението са непокътнати и без деформации.

（2）Почистете контактната повърхност

Избършете маслото, боята и железните стърготини от дъното на главата на болта и повърхността на детайла.

Ако се използва за електрическо заземяване, уверете се, че зъбите на уплътнението могат да проникнат в слоя боя или оксид.

（3）Поставете шайбата (посоката е от решаващо значение)

Поставете вътрешните зъби на зъбчатите заключващи шайби върху болта.

Повърхността на зъбите трябва да е обърната към главата на болта или гайката (т.е. зъбите трябва да са ориентирани към повърхността на компонента, който трябва да се затегне).

Гладката и плоска повърхност е обърната към външната страна на главата на болта.

（4） Поставете болта

Прекарайте болта с прикрепената шайба през отвора на детайла.

Предварително затегнете гайката или болта на ръка, за да сте сигурни, че резбите са правилно подравнени.

（5）Затегнете

Използвайте динамометричен ключ и затегнете болтовете според стандартните стойности на въртящия момент.

По време на процеса на затягане зъбите автоматично ще се захванат с контактната повърхност.

Не е необходима допълнителна настройка на въртящия момент; стандартният въртящ момент ще е достатъчен.

（6）Проверете

За приложения за електрическо заземяване може да се използва мултицет за измерване на проводимостта от двете страни на уплътнението, за да се потвърди, че зъбците са пробили през покритието.

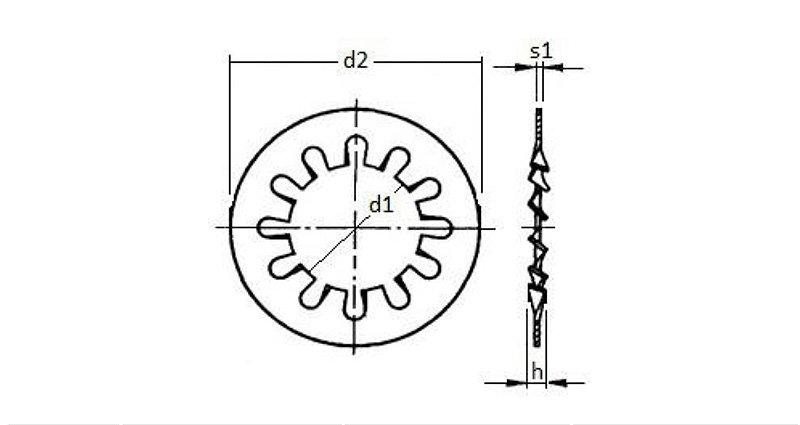

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

М2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
М3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
М18	19.0	19.33	29.48	30.0	1.36	1.44
М20	21.0	21.33	32.38	33.0	1.36	1.44
М24	25.0	25.33	37.38	38.0	1.45	1.55
Предоставената информация и чертеж са само за справка

Често задавани въпроси

（1）Как се опаковат за износ?

Вътрешната опаковка се състои от найлонови торби и хартиени кутии, докато външната опаковка е стандартен експортен кашон и палети. Вътрешните зъби на всяка зъбна заключваща шайба нямат независима защита, но опаковката е достатъчна, за да ги предпази от надраскване по време на транспортиране.

（2）Могат ли да се използват заключващи шайби с вътрешни зъби с винтове с вдлъбнатина?

Да, но е необходимо да се отбележи, че повърхността на зъбите все още трябва да е обърната към детайла. Тъй като главата на вдлъбнатия винт е конусовидна, вътрешните зъби на шайбата може да не успеят да докоснат напълно долната повърхност на главата, което води до малко по-лош ефект на заключване.
