Стандартни шайби за заключване на вътрешни зъби

За винтове с малка глава закупуването на шайби Xiaoguo® Standard Internal Tooth Lock Washers е идеалният избор. Дизайнът на вътрешните зъби гарантира, че всички зъби могат да влязат в контакт с главата на винта, като по този начин се постига ефективно заключване.

Изпратете запитване

Описание на продукта

Стандартните вътрешни шайби за заключване на зъбите са вид шайби против разхлабване, с разположени навътре зъбни структури на повърхността. Формата му е тънък метален пръстен, с остър зъбен пръстен в средата и гладък и плосък външен кръг. При затягане на винта тези зъби ще се впият в главата на винта и повърхността на компонента на оборудването, разчитайки на силата на триене и силата на захапване, за да предотвратят разхлабването на винта. С прости думи, между главата на винта и повърхността на компонента на оборудването се добавя "заключване", което предотвратява разхлабването на винта по време на работа на оборудването поради високата честота на вибрациите.

Принцип на работа

Принципът на работа на стандартната връзка с шайби с вътрешни зъби всъщност е доста прост. Основно разчита на две функции: „захващане на зъбите + еластичен натиск“, за да се предотврати разклащане.

（1）Скърцане със зъби

Вътрешният пръстен на стандартните шайби за заключване на вътрешни зъби има серия от остри зъби. Когато болтът или гайката се затегнат, тези зъби ще проникнат в двете контактни повърхности:

Долната повърхност (метална повърхност) на главата на винта / гайката

Повърхността на детайла (понякога дори проникваща в слоя боя или оксид)

След като зъбите са поставени, сякаш под главата на винта е поставен пръстен от "мини-блокиращи устройства". Ако винтът се опита да се завърти обратно сам, тези зъби ще го хванат здраво и ще му попречат да се движи, като по този начин предотвратяват разхлабването.

Standard Internal Tooth Lock Washers

М2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
М3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
М18	19.0	19.33	29.48	30.0	1.36	1.44
М20	21.0	21.33	32.38	33.0	1.36	1.44
М24	25.0	25.33	37.38	38.0	1.45	1.55

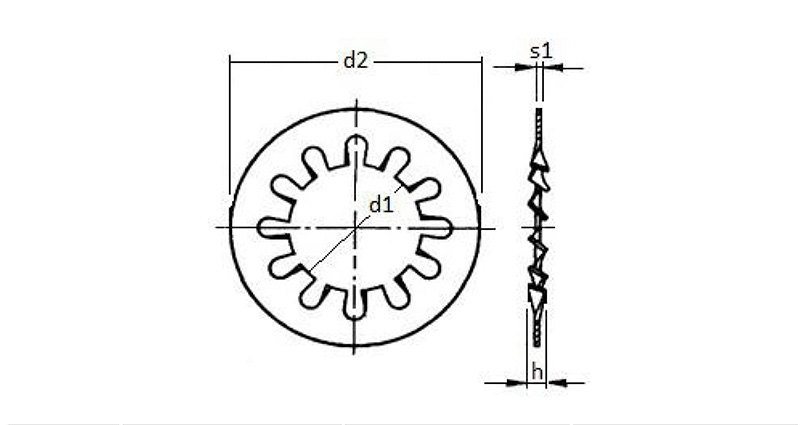

Предоставената информация и чертеж са само за справка

（2）Еластичен натиск

Самата шайба е еластична. След като бъдат затегнати, стандартните вътрешни заключващи шайби на зъбите се сплескват, но материалът им винаги се стреми да се върне в първоначалната си форма, така че непрекъснато генерира обратна тяга и сила на отскок нагоре.

Тази еластична сила действа върху нишките, увеличавайки триенето между нишките. При по-голямо триене винтовете естествено стават по-малко вероятно да се разхлабят.

（3）Комбинираният ефект от двете

Механичното затягане осигурява директно съпротивление срещу завъртане

Еластичното предварително натоварване увеличава триенето на нишката и същевременно компенсира леки вибрации или пълзене на материала.

Двете работят заедно, като гарантират, че стандартните вътрешни заключващи шайби за зъби могат ефективно да предотвратят разхлабването на болта дори в среда с вибрации, удар или термично разширение и свиване.
