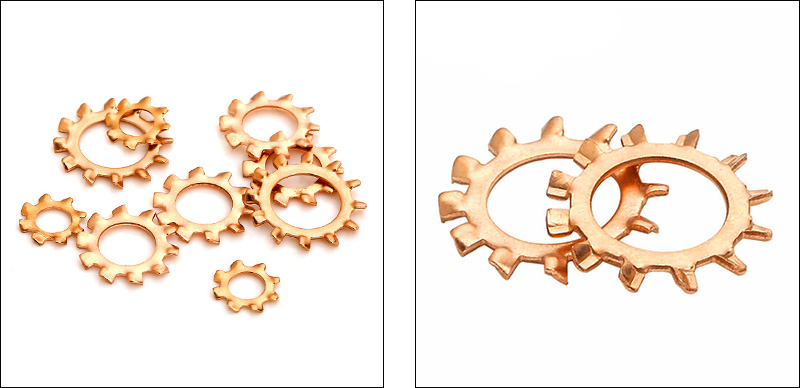

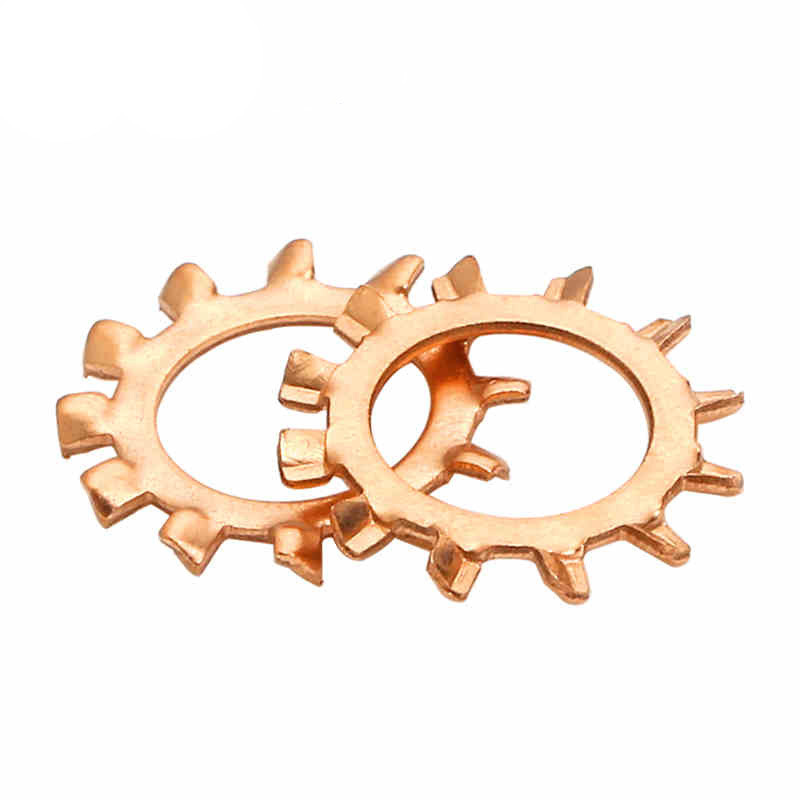

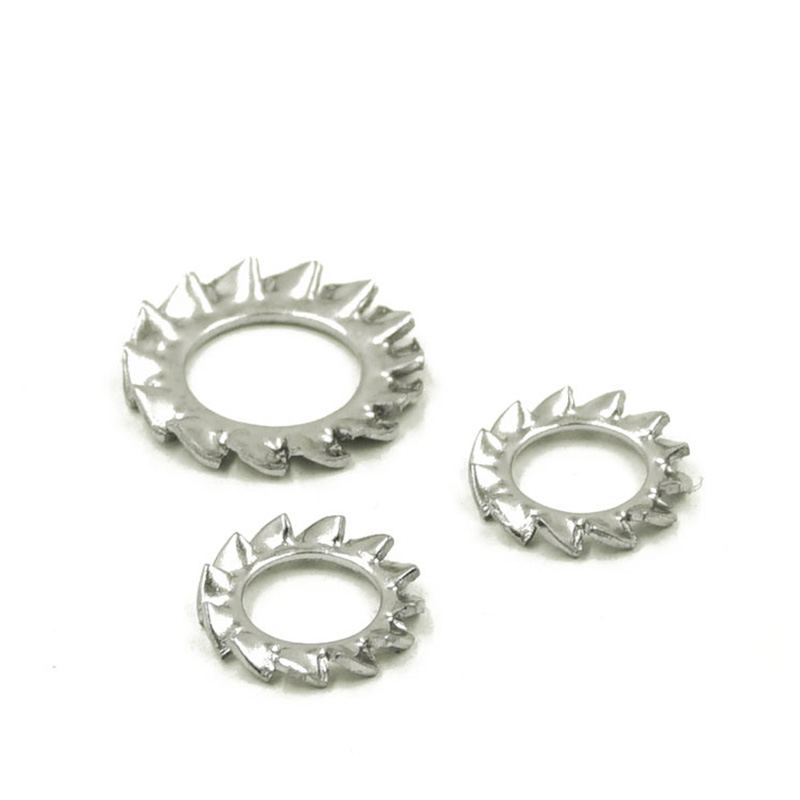

Външни назъбени заключващи шайби

Видовете външни назъбени заключващи шайби се класифицират главно въз основа на аспекти като структура на зъбната форма, устойчивост на натоварване и специални функции.

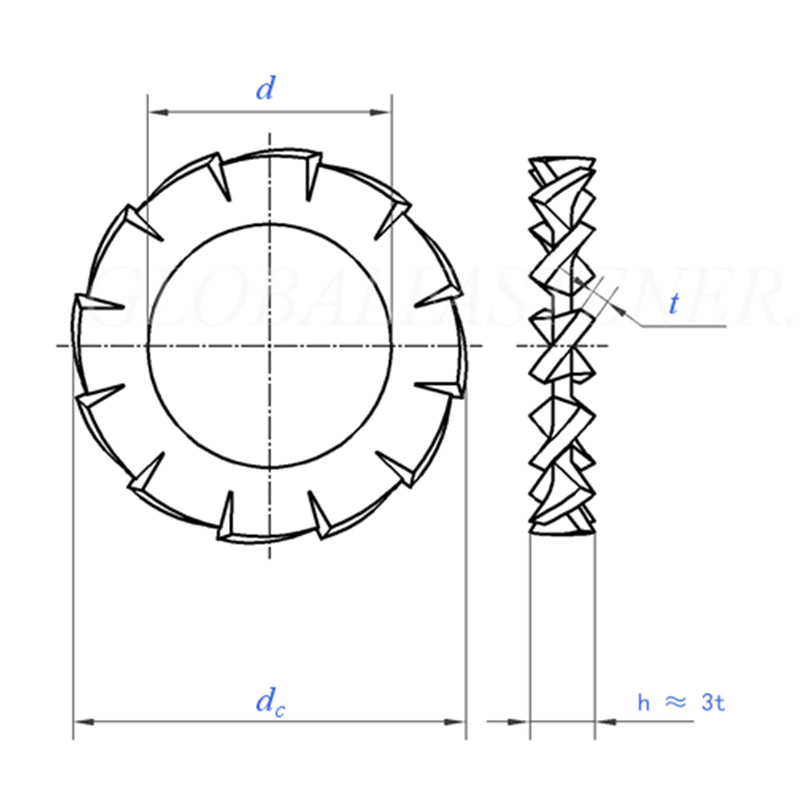

（1）DIN 6798

Стандартът DIN 6798 е най-широко използваната спецификация за външни назъбени заключващи шайби и се състои главно от три форми:

①Външен назъбен заключващ пръстен

Зъбите са на външния пръстен и са разположени припокриващи се, осигурявайки най-голямата контактна площ.

②Вътрешен назъбен заключващ пръстен

Зъбците са на вътрешния пръстен и са подходящи за винтове с малка глава.

③Коничен оребрен заключващ пръстен

Конична структура, 90° втаен ъгъл

（2）BW срещу EOW

Според класификацията на якост на натоварване, външните назъбени заключващи шайби са разделени на стандартен тип и тип за тежък режим на работа.

① BW стандартен тип

Има правилна дълбочина на зъбите, подходящ за нормална промишлена употреба и обикновена монтажна работа. Често използвани: електронни стоки, общи машини, оборудване за автоматизация.

② EOW Тежък тип

Предлага се с по-дълбоки зъбци и по-добра производителност против разхлабване, подходящ за места със силни вибрации и голямо натоварване. Често използвани: авточасти, машини с висока вибрация, строителни проекти и стоманени конструкции.

（3）Специална функция

①EOW Припокриване

Специална припокриваща се зъбна структура, специално проектирана за приложения с относително слаб въртящ момент. В сравнение с обикновения тип външен зъб, той е подходящ за неравни опорни повърхности, има по-голяма контактна площ и благоприятства разпределението на натоварването.

②Голяма/тясна лента

В съответствие с изискванията на различните пространства за приложение, (RDEFL/RDIFL) и (RDIFS) са осигурени, за да отговорят на различните изисквания за контактна площ.

③Шайба с двойни зъби RDD

Както вътрешната, така и външната повърхност са назъбени, подходящи за приложения, където са необходими по-високи изисквания против разхлабване.

ЧЗВ

（1）Ефективни ли са външните назъбени заключващи шайби срещу силни вибрации?

Да, външното уплътнение на зъбите е по-подходящо за среда с висока вибрация, отколкото вътрешното уплътнение на зъбите, тъй като има по-голяма контактна площ между зъбите и по-дълбоко зацепване.

（2）Ще повредят ли зъбите меки материали като алуминий или пластмаса?

така е Острите зъби ще се впият в по-меки материали и ще оставят вдлъбнатини или дори пукнатини. За алуминиеви части можете да поставите плоска шайба между заключващата шайба и детайла, за да играе буферна роля. Що се отнася до пластмасовите части, не използвайте външни зъбни шайби директно. По-добре е да изберете вътрешни зъбни шайби или вместо това да използвате по-голяма плоска шайба.

（3）Каква е типичната твърдост на външните назъбени заключващи шайби от пружинна стомана?

След термична обработка твърдостта обикновено е HRC 40–50 (приблизително 400–530 HV).
