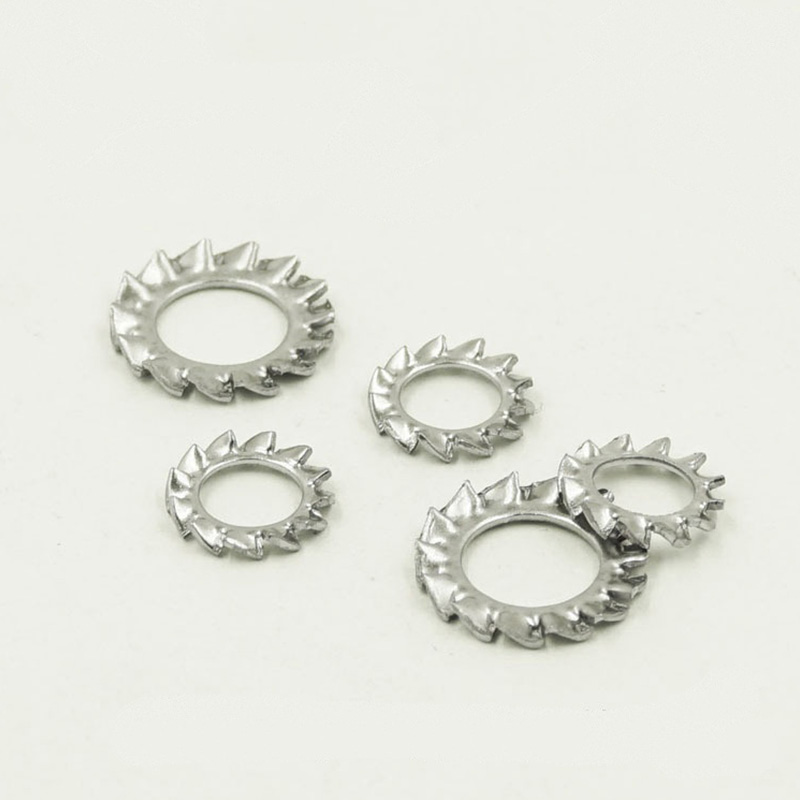

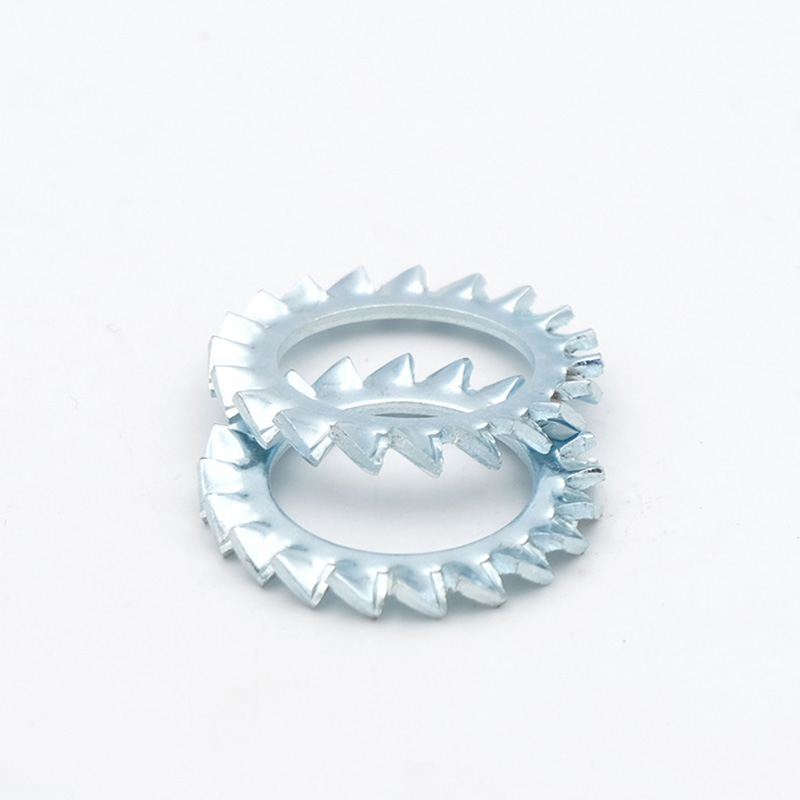

Външна назъбена заключваща шайба

Външната назъбена заключваща шайба, произведена от фабриката Xiaoguo®, има отлична устойчивост на удар и защита срещу разхлабване. Когато се използват, външните зъби ще бъдат вградени в главата на болта и повърхността на детайла, като по този начин предотвратяват разхлабването на болта.

Изпратете запитване

Описание на продукта

Външната назъбена заключваща шайба е уплътнение против разхлабване със зъби около външния ръб. Зъбците се простират радиално от външния кръг на шайбата.

Когато затягате болтове или гайки, тези външни зъби се захващат за повърхността на частта. Увеличава триенето и образува механична ключалка, така че закопчалката няма да се разхлаби лесно.

В сравнение със заключващите шайби с вътрешни зъби външният стил на зъбите пасва по-добре за части с по-голям външен размер. Разпределя натиска равномерно и осигурява стабилен заключващ ефект. Вътрешното уплътнение на зъбите се използва главно под главите на по-малки винтове, докато външната назъбена заключваща шайба се използва главно под гайките или за крепежни елементи с по-големи глави.

Принцип на работа

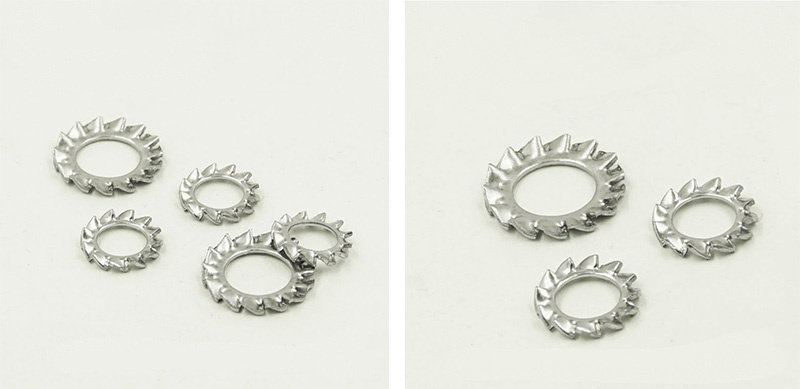

Outer Serrated Lock Washer

Принципът на работа на външната назъбена заключваща шайба всъщност е доста прост. Основно разчита на две неща:

（1）Зъбите се забиват точно в контактната повърхност.

Този вид шайба има кръг от остри зъбци на външния си ръб. Когато затягате болтове или гайки, зъбите се притискат в две докосващи се повърхности: долната част на главата на болта или гайката и повърхността на монтираната част.

След като зъбите потънат, той работи като пръстен от шипове под закопчалката. Ако болтът започне да се разхлабва естествено, тези зъби го държат здраво и го спират да се върти.

（2）Самата шайба осигурява еластичност.

Външната назъбена заключваща шайба не е напълно плоска; той сам по себе си има известна степен на еластичност. След като бъде затегнат, той се сплесква, но материалът винаги иска да се върне в първоначалната си форма, така че непрекъснато упражнява сила нагоре. Тази сила увеличава триенето между резбите, което прави по-малко вероятно винтът да се разхлаби.

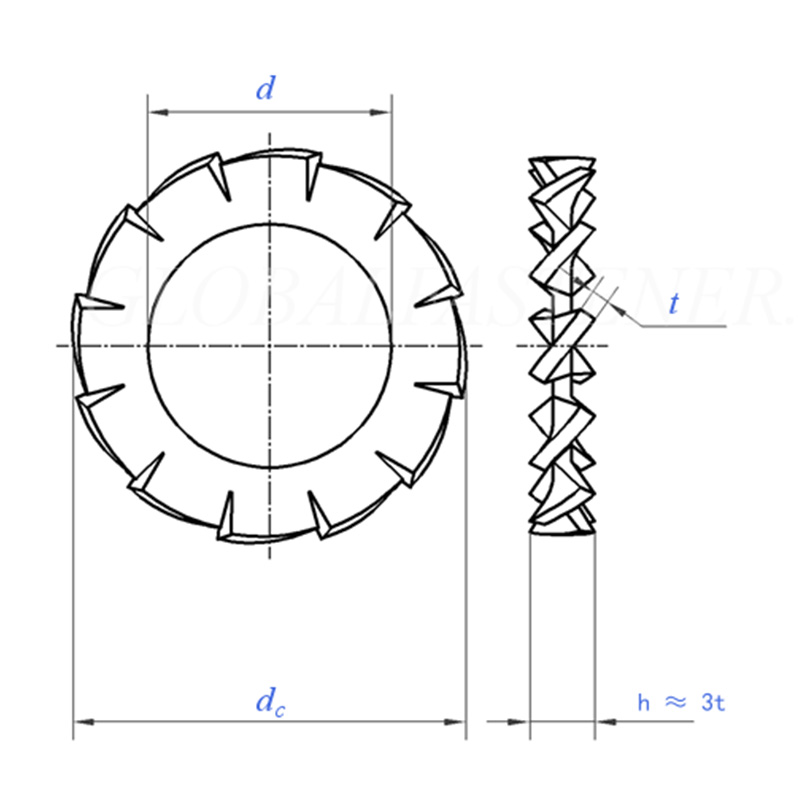

Outer Serrated Lock Washer

Размер		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=номинален размер	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=номинален размер	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Брой на зъбите	мин	9	9	9	9	10	11	11	12	14	14
на 1000 единици кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
За номинален диаметър на резбата		M1.6	М2	M2.5	М3	M3.5	M4	M5	M6	M7	M8

Размер		10.5	13	15	17	19	21	23	25	28	31
d	min=номинален размер	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	max=номинален размер	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Брой на зъбите	мин	16	16	18	18	18	20	20	20	22	22
на 1000 единици кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
За номинален диаметър на резбата		M10	M12	M14	M16	М18	М20	М22	М24	M27	M30

（1）Каква е разликата между външната назъбена заключваща шайба и вътрешните зъбни заключващи шайби?

Версия с външни зъби: Зъбите са подредени по външния кръг, пасва на крепежни елементи с относително големи глави.

Версия с вътрешни зъби: Зъбите са във вътрешния кръг, с обикновен гладък външен ръб. Този стил пасва перфектно на винтове с малки глави.

（2） Предоставяте ли проби за тестване?

да Мострите със стандартен размер са безплатни (разходите за доставка се поемат от клиента), а времето за доставка е 2–5 дни.

（3）Каква е MOQ и времето за изпълнение на групова поръчка?

За стандартни спецификации MOQ обикновено е 1000 - 5000 броя на спецификация. Срокът за доставка е приблизително 15 - 25 дни. Покритието от неръждаема стомана или Dacromet може да отнеме малко повече време.
