M3 Външни назъбвания Заключващи шайби

Заключващите шайби M3 с външни назъбвания, произведени от фабриката Xiaoguo®, имат добра възможност за повторна употреба. Ако външните зъби на шайбите са леко износени след употреба, те могат да се използват повторно на некритични места в зависимост от ситуацията.

Изпратете запитване

Описание на продукта

Въпреки че заключващите шайби M3 с външни назъбвания са малки по размер, те имат широк спектър от приложения. Със своята компактна структура, надеждна сила на заключване и проводимост, той играе важна роля в много области.

（1）Роботи, прецизни машини

Болтово закрепване за високопрецизно и високовибрационно оборудване като промишлени роботизирани съединения, моторни конзоли и линейни модули

（2）Потребителска електроника

Рамката на мобилните телефони, стойките на двигателя на дронове, поддържащите структури за VR/AR устройства, вътрешните структури на контролерите за игри и т.н., всички тези високоякостни и миниатюризирани точки на свързване

（3）Нова енергийна индустрия

M3 Външни назъбвания Заключващи шайби се използват в ключови сценарии в рамките на станции за зареждане, като електрически модули, модули за батерии за съхранение на енергия и фотоволтаични инвертори, където се изисква устойчивост на корозия и устойчивост на вибрации.

（4）Мебели и офис консумативи

Мерки против разхлабване на връзката между основата и облегалката на офис столове, метални рафтове, витрини, осветителни тела и др. по време на процесите на демонтаж и монтаж

（5）Оптично и фотографско оборудване

Вътрешните механизми за регулиране, опорите за лещи, закопчалките за панорамно накланяне и т.н. на прецизните инструменти изискват връзки с малък размер и висока якост

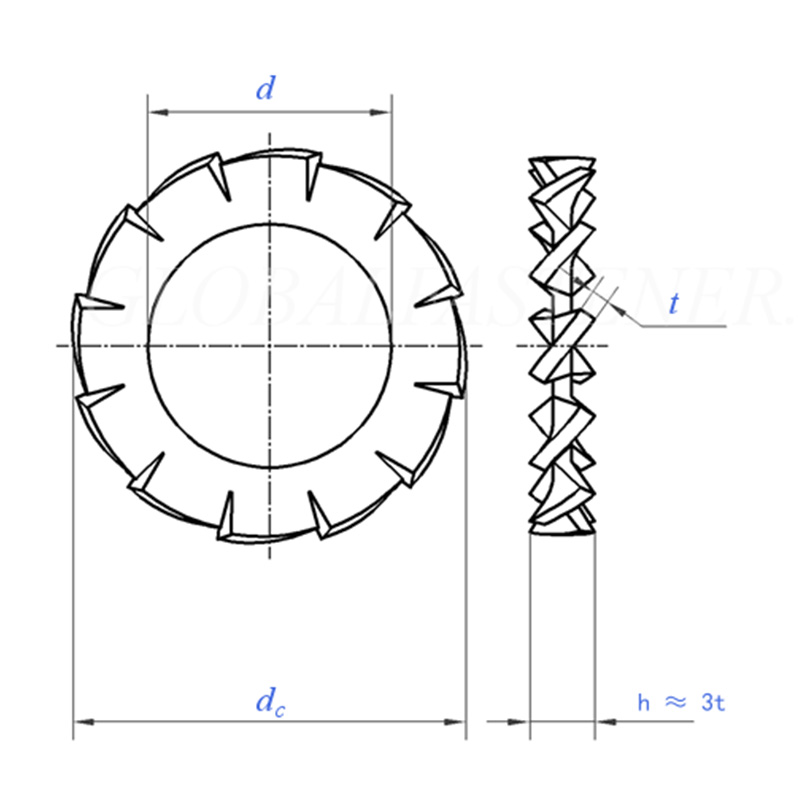

M3 External serrations Lock Washers

Размер		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=номинален размер	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=номинален размер	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Брой на зъбите	мин	9	9	9	9	10	11	11	12	14	14
на 1000 единици кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
За номинален диаметър на резбата		M1.6	М2	M2.5	М3	M3.5	M4	M5	M6	M7	M8

Размер		10.5	13	15	17	19	21	23	25	28	31
d	min=номинален размер	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	max=номинален размер	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Брой на зъбите	мин	16	16	18	18	18	20	20	20	22	22
на 1000 единици кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
За номинален диаметър на резбата		M10	M12	M14	M16	М18	М20	М22	М24	M27	M30

Основни силни страни

Заключващите шайби M3 с външни назъбвания могат да се използват в толкова много сценарии главно поради няколкото си силни характеристики.

（1）Антивибрация и против разхлабване

Заключващите шайби M3 с външни назъбвания са професионален инструмент за устойчивост на вибрации. Неговата външна зъбна структура е проектирана специално, за да "предотвратява разхлабването на крепежни елементи във вибрираща среда", особено в оборудване с динамични натоварвания и непрекъснато движение.

（2）Електрическо заземяване

Острите зъби могат лесно да проникнат през оксидния слой или покритието върху металната повърхност, създавайки стабилен електрически път.

（3）Удобен за пространство

За вътрешността на прецизното оборудване M3 външните назъбени заключващи шайби могат да бъдат директно монтирани под главата на крепежния елемент, като не заемат почти никакво допълнително пространство.

（4）Налични са опции за материали

Хората могат да избират различни материали въз основа на конкретната среда на приложение. Пружинната стомана има висока якост, а неръждаемата стомана е устойчива на ръжда, което я прави подходяща за различни сценарии.

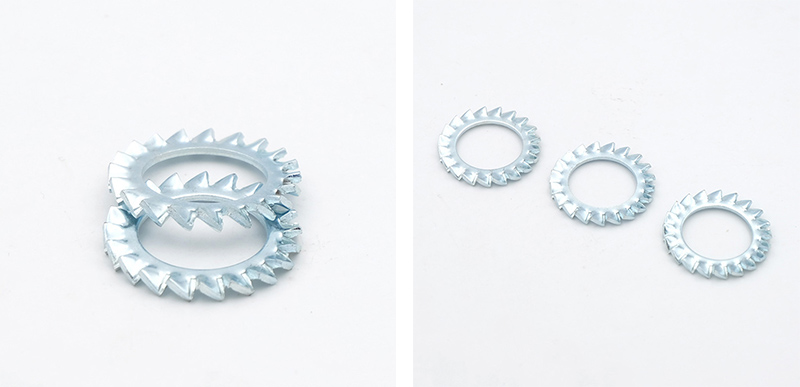

M3 External serrations Lock Washers
