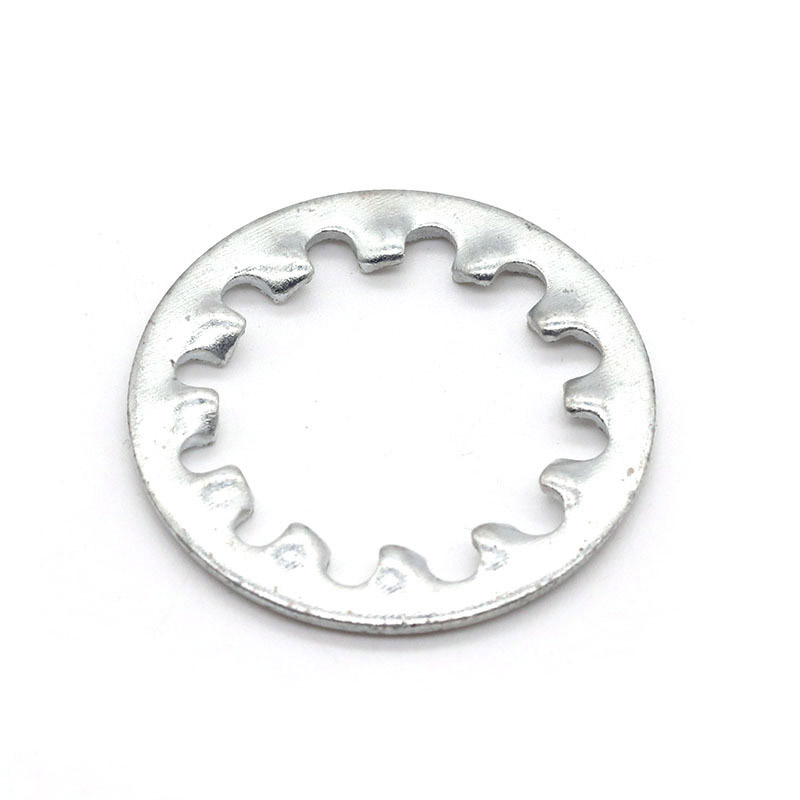

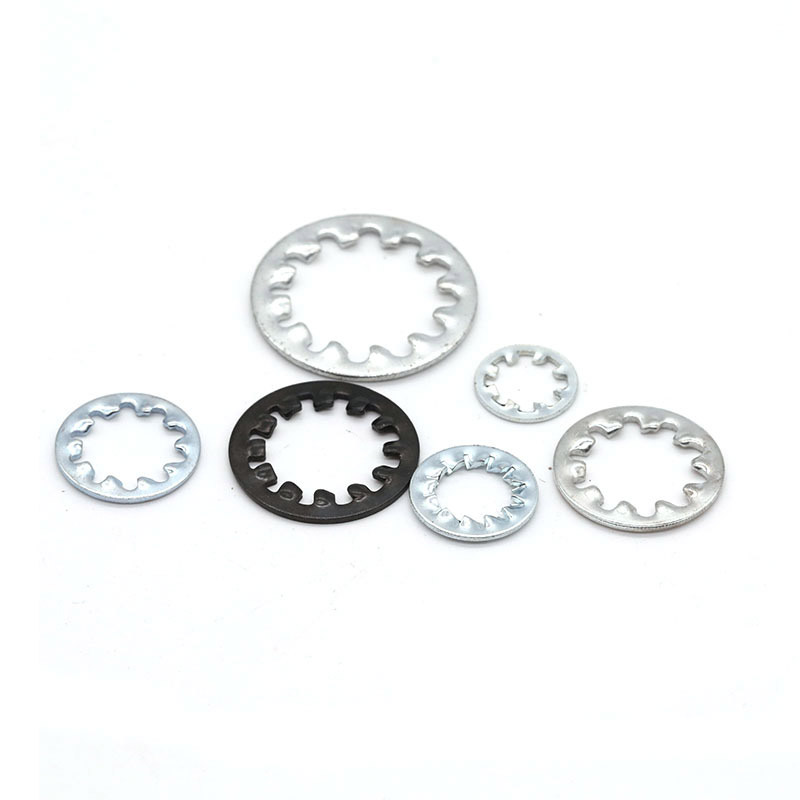

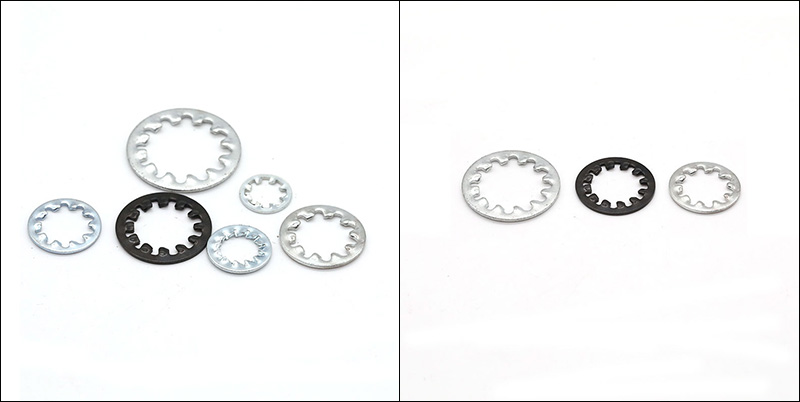

Заключващи шайби с вътрешни зъби

Заключващите шайби с вътрешни зъби се разделят основно на стандартен тип (тип AW) и тежък тип (тип IOW). Основната разлика между тях е в дълбочината и здравината на формата на зъбното колело.

（1）Тип AW

Основна характеристика: Приемане на по-плътно опакован дизайн на вътрешното зъбно колело за разпределяне на натоварването

Принцип на заключване: чрез увеличаване на броя на контактните точки по време на захапването се използва триене, за да се предотврати разхлабването.

Предпочитани материали: конвенционална въглеродна стомана или икономична неръждаема стомана (като SUS304)

Товароносимост: Подходящ за средно и ниско натоварване, лека фиксация

Цена: Икономичен тип

Типично приложение: Заключващите шайби тип AW с вътрешни зъбци са подходящи за електронни схеми, печатни платки, домакински уреди, табла с инструменти и други устройства с леко натоварване.

（2）Напишете IOW

Основна характеристика: Зъбите са по-дълбоки, по-остри и по-дебели, с по-голяма сила на захапване.

Принцип на заключване: Чрез използване на върховете на зъбите за "хващане и захапване" на металната повърхност се генерира механична сила на заключване.

Материал: Изработен от пружинна стомана 65Mn, твърдост HRC 39-50

Производителност при натоварване: Подходящ за работни среди с голямо натоварване и силни вибрации

Разходна характеристика: Страхотна стойност за надеждна работа

Приложение: Заключващите шайби IOW с вътрешни зъбци са идеални за тежкотоварни части. Широко използван за автомобилни шасита и двигатели, промишлени машини и строително повдигащо оборудване.

Казано по-просто, кой да изберете между стандартен AW и IOW за тежък режим на работа се свежда главно до работното напрежение върху болтовете. За употреба с леки натоварвания като електроника и домакински уреди, обикновеният тип AW е достатъчен и е по-бюджетен.

За ситуации със силна вибрация или удар, като автомобили и големи промишлени машини, изберете тежкотоварния тип IOW, за да запазите болтовите съединения сигурни.

М2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
М3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
М18	19.0	19.33	29.48	30.0	1.36	1.44
М20	21.0	21.33	32.38	33.0	1.36	1.44
М24	25.0	25.33	37.38	38.0	1.45	1.55

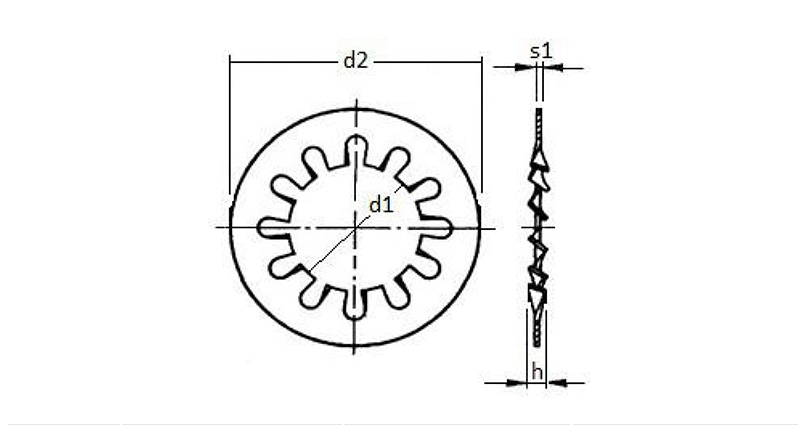

Предоставената информация и чертеж са само за справка

Може да искате да знаете

（1）Кой стил трябва да използвам за инсталации на автомобилни двигатели?

Предлагаме да използвате вътрешни заключващи шайби на IOW. Те работят чудесно при спиране на разхлабването на винтовете.

（2）Имате ли версии от неръждаема стомана и за двата стила?

Разбира се. И двата вида AW и IOW могат да бъдат доставени от неръждаема стомана, като клас A2/304 и A4/316.

（3）Каква е разликата в твърдостта между типовете IOW и AW?

Стандартните шайби от въглеродна стомана AW обикновено имат твърдост от HRC 35-45. Версията от въглеродна стомана за тежък режим на работа IOW е по-твърда, с твърдост обикновено от HRC 42 до 50.
