Заключващи шайби с назъбени зъбци

Заключващите шайби с назъбени зъбци на завода Xiaoguo® са компактни и лесни за съхранение и работят добре в тесни пространства за инсталиране. Предлагаме ви да правите поръчки на едро, което улеснява поддържането на наличност и ви осигурява по-добри единични цени.

Изпратете запитване

Описание на продукта

1）Трябва ли да използвам динамометричен ключ, когато монтирам заключващи шайби с назъбени зъби?

Силно се препоръчва да се използва. Просто затегнете според стандартния препоръчителен въртящ момент за болтове или гайки.

（2）Как можем да попречим на уплътнението да надраска повърхността на детайла?

Самите зъби ще се впият в повърхността и дори най-малките драскотини не могат да бъдат напълно избегнати.

（3）Какво ще се случи, ако шайбата се затегне твърде много?

Прекомерното затягане ще изравни зъбите напълно, което ще доведе до загуба на еластичността на шайбата и рязко намаляване на ефекта против разхлабване.

（4）Трябва ли да почистя повърхността, преди да монтирам заключващи шайби с назъбени зъби?

да Маслото, железните стружки, боята или оксидният слой върху главата на болта/основата на гайката и повърхността на детайла трябва да бъдат отстранени.

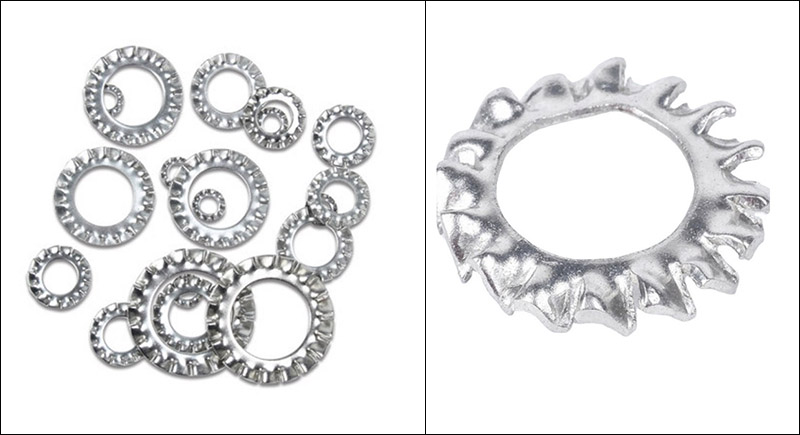

Lock Washers with Serrated Toothed

Правилното монтиране на заключващите шайби с назъбени зъбци е от решаващо значение за осигуряване на нейния ефект против разхлабване и електрическа проводимост.

（1）Почистете контактните повърхности

Отстранете масло, железни стърготини, боя или оксидни слоеве от дъното на болтовете или гайките и повърхностите на детайлите.

（2）Потвърдете посоката на шайбата (най-важното)

Повърхността на зъбите трябва да е обърната към контактната повърхност на главата на болта или гайката, а плоската повърхност трябва да е обърната към външната страна на детайла.

Обръщането на монтажа ще доведе до: Зъбците не могат да се захванат, напълно губейки функцията против разхлабване.

(3) Инсталирайте шайбата. Поставете заключващите шайби с назъбени зъбци под главата на болта или гайката и я дръжте подравнена в средата на болта.

(4) Първо затегнете на ръка Завъртете болта или гайката на ръка, докато шайбата докосне леко повърхността на детайла. Зъбите няма да захапят напълно в този момент.

(5) Затегнете със стандартен въртящ момент. Използвайте динамометричен ключ, за да затегнете болта и гайката според стандартните изисквания за въртящ момент. Зъбците на шайбата ще потънат в повърхността сами по време на затягане, няма нужда да регулирате въртящия момент отново. Не използвайте ударен ключ с прекомерна сила, или зъбите може да се изплъзнат и заключващите шайби с назъбени зъби ще се деформират.

(6) Проверка след инсталиране Ако се използва за електрическо заземяване, проверете съпротивлението между болта и детайла с мултицет след затягане, за да гарантирате стабилна проводимост. Стойността на съпротивлението трябва да бъде близо до 0 Ω.

Lock Washers with Serrated Toothed

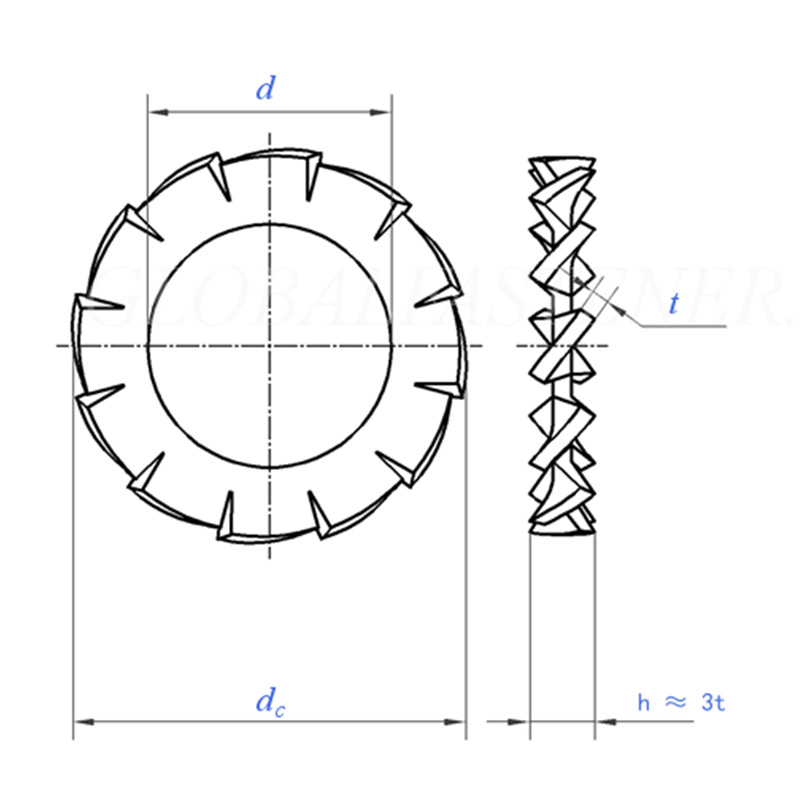

Размер		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=номинален размер	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	макс	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max=номинален размер	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	мин	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Брой на зъбите	мин	9	9	9	9	10	11	11	12	14	14
на 1000 единици кг		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
За номинален диаметър на резбата		M1.6	М2	M2.5	М3	M3.5	M4	M5	M6	M7	M8

Размер		10.5	13	15	17	19	21	23	25	28	31
d	min=номинален размер	10.5	13	15	17	19	21	23	25	28	31
d	макс	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
де	max=номинален размер	18	20.5	24	26	30	33	36	38	44	48
де	мин	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Брой на зъбите	мин	16	16	18	18	18	20	20	20	22	22
на 1000 единици кг		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
За номинален диаметър на резбата		M10	M12	M14	M16	М18	М20	М22	М24	M27	M30
