Високоякостни заварени шестоъгълни гайки с фланец

Произведени от заваряеми стомани като въглеродна стомана или неръждаема стомана, високоякостните заварени шестоъгълни гайки с фланец предлагат издръжливост и често устойчивост на корозия. Клиентите избират Xiaoguo® заради неговото постоянно качество и надеждност на крепежните елементи, стандарт, поддържан от водещи производители в индустрията.

Модел:QC/T 872-2011

Изпратете запитване

Описание на продукта

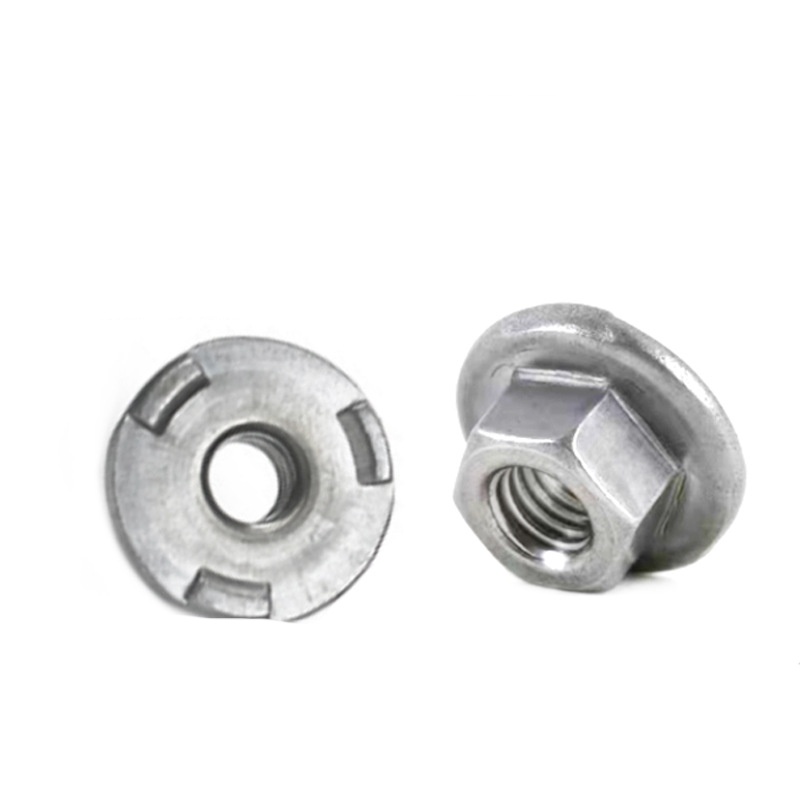

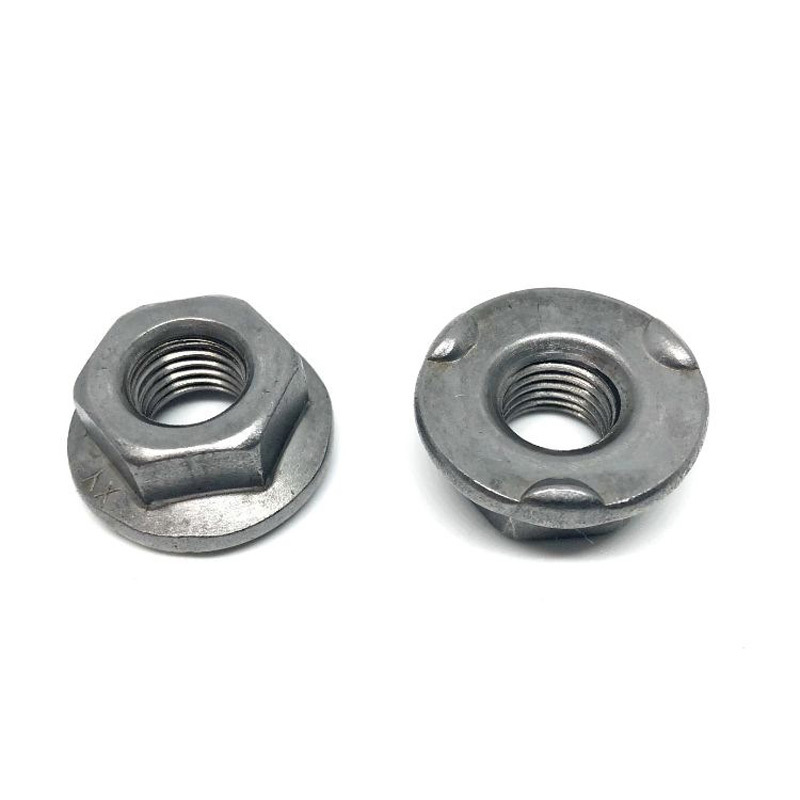

Това, което прави високоякостните заварени шестоъгълни гайки с фланец различни е, че са направени за заваряване. Обикновено има малко повдигната част за заваряване, малък пръстен или изпъкналост на дъното на фланеца или може би специално подготвен ръб под ъгъл. Тази повдигната част се топи първо, когато заварявате (дъгово или проекционно заваряване), което спомага за създаването на силна, равномерна, дълбока връзка между основата на фланеца и детайла, върху който работите. По този начин той остава закрепен за постоянно.

“High

Специфични параметри:

Параметри като половин ъгъл на резбата, отклонение на стъпката и толеранс на диаметъра на стъпката на метричните резби следват стандарти като ISO 965-1, GB/T 197 или DIN 14. Това означава, че те могат да бъдат заменени, ако е необходимо и гайките могат да се завинтват точно върху тях. Параметри като половин ъгъл на резбата, отклонение на стъпката и толеранс на диаметъра на стъпката на метричните резби следват стандарти като ISO 965-1, GB/T 197 или DIN 14. Могат да се сменят при необходимост и да се завиват прецизно гайки.

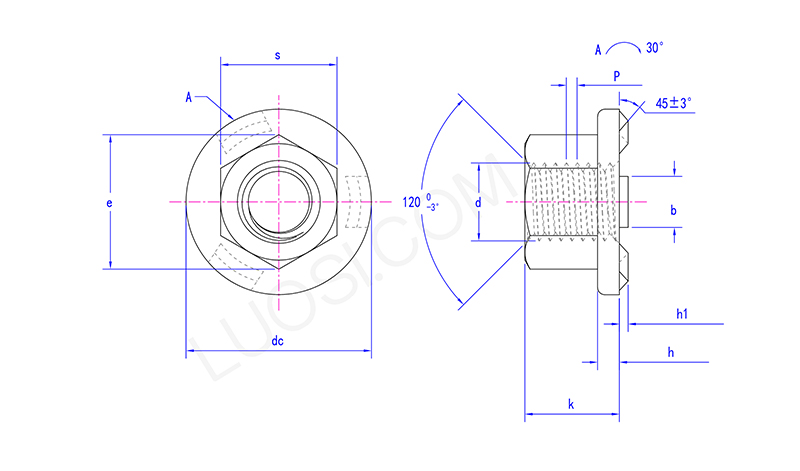

пн	M5	M6	M8	M10	M12	M14	М16
P	0.8	1	1.25	1.5	1.75	2	2
h1 макс	0.9	0.9	1.1	1.3	1.3	1.3	1.3
ч1 мин	0.7	0.7	0.9	1.1	1.1	1.1	1.1
постоянен ток макс	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc мин	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e мин	8.2	10.6	13.6	16.9	19.4	22.4	25
h макс	1.95	2.25	2.75	3.25	3.25	4.25	4.25
ч мин	1.45	1.75	2.25	2.75	2.75	3.75	3.75
b макс	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b мин	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k мин	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k макс	5	7	10	13	15	17	19.5
s макс	8	10	13	16	18	21	24
s мин	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Ефекти от директността и дебелината върху производителността:

Размерът на фланеца на тези заварени шестоъгълни гайки влияе върху това как се разпространява натоварването, колко добре се справят с вибрациите и колко здрава е заварката. По-голям или по-дебел фланец означава повече стабилност и повече контакт с повърхността. Избирането на правилния размер на фланеца за тези гайки е важно за това колко добре работи съединението.
