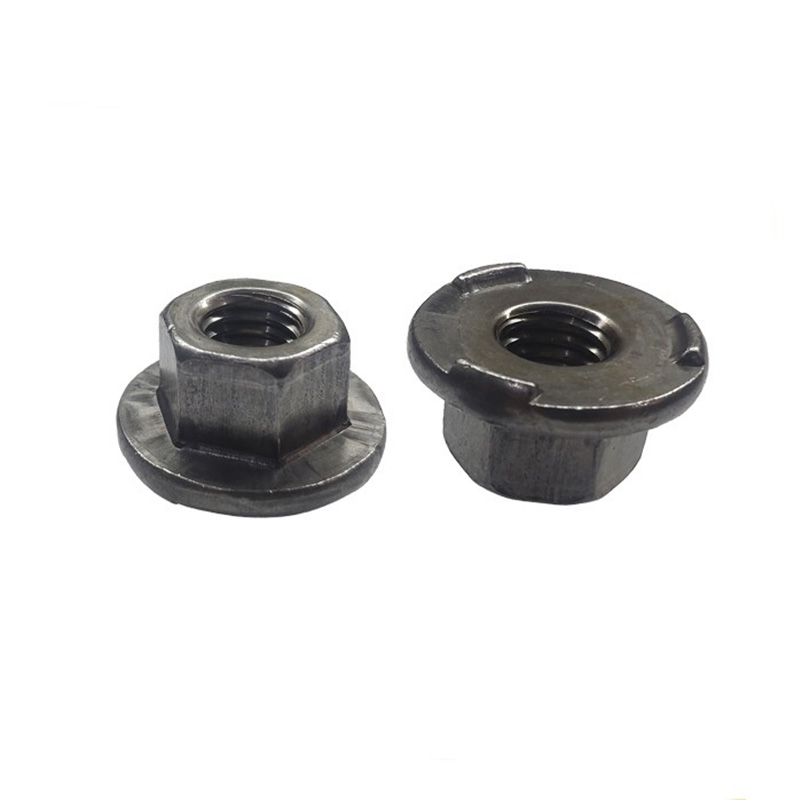

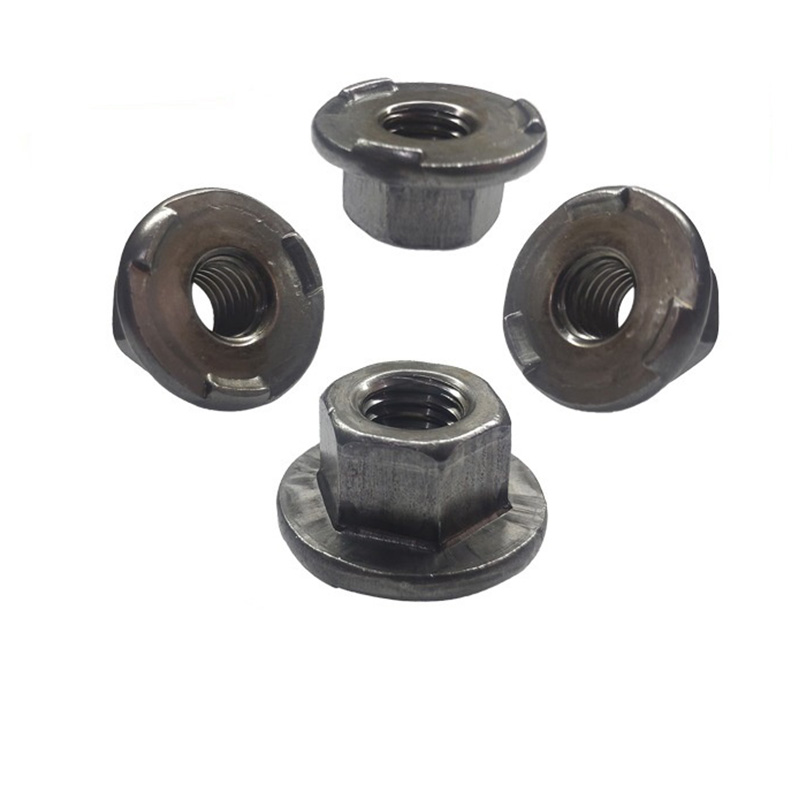

Гайки за заваряване на шестоъгълни фланци

Китайският производител Xiaoguo® Hexagon фланец заварени гайки е изработен от висококачествена легирана стомана от клас 10.9, с прецизна обработка. Неговата якост на опън надвишава 1000 MPa. Точките на заваряване са стабилни, носещата способност е висока и може да се получи протокол от изпитване.

Изпратете запитване

Описание на продукта

Гайките за заваряване на шестоъгълни фланци са специални крепежни елементи с кръгъл фланец в долната част и шестоъгълна форма в горната част. Долната повърхност на фланеца обикновено има три издатини за заваряване (или наречени издатини). Тази гайка е заварена здраво към металния лист чрез електросъпротивително заваряване (заваряване с втулка) след разтопяване на издатините, като по този начин се постига постоянна резбова връзка.

В сравнение с обикновените гайки за заваряване, шестоъгълните гайки за заваряване на фланец включват повърхност на фланец, която може да замени плоските шайби за разпределяне на налягането и защита на тънките листови компоненти от смачкване. В същото време дизайнът на шестоъгълната глава улеснява използването на стандартни гаечни ключове или гнезда за монтаж на болтове. Този продукт се използва широко в сценарии за свързване с резба на конструкции от тънък лист метал като автомобилни каросерии, корпуси на домакински уреди, електрически шкафове и механично оборудване.

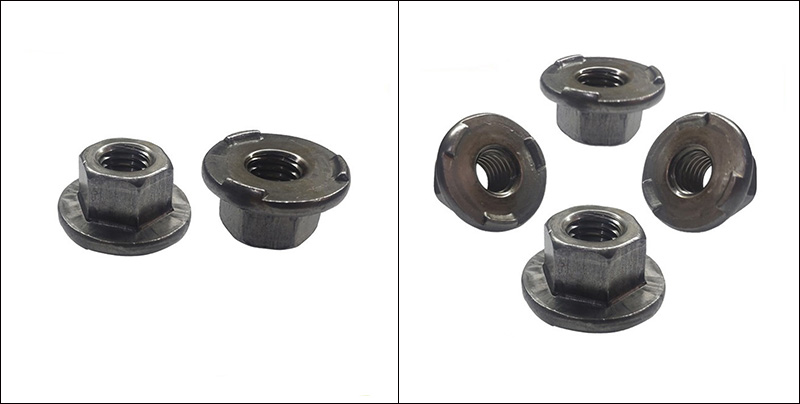

Hexagon Flange Weld Nuts

Основни структурни характеристики

Структурният дизайн на шестоъгълните фланцови гайки за заваряване е съсредоточен около три ключови цели: „надеждно заваряване, прецизно позициониране и удобно сглобяване“. Основните структурни характеристики могат да бъдат обобщени, както следва:

（1）Шестоъгълна глава

Форма: Правилен шестоъгълник. Размерите на противоположните страни отговарят на допустимите отклонения на стандарта ISO/DIN.

Функция: Може лесно да се затегне с помощта на гаечен ключ или накрайник, без да са необходими специални инструменти.

Предимство: Съвместим с обикновени шестоъгълни гайки, улесняващи сглобяването и поддръжката на място.

（2）Фланцева основа

Форма: Увеличена повърхност на фланеца

Функция: Увеличете контактната площ с детайла, разпределете натиска и предотвратете деформирането на тънкия листов материал.

Сменете плоските шайби и намалете броя на компонентите и стъпките за сглобяване.

Предимства: Повишава надеждността на връзката и намалява общите разходи.

（3）Изпъкнали заварки

Това е най-важната характеристика, която отличава шестоъгълните фланцови заварени гайки от обикновените фланцови гайки.

Характеристика	Описание
Количество	Стандартният дизайн се състои от 3 части, равномерно разпределени на 120° по долната повърхност на фланеца.
Форма	Сферичен или коничен връх, с гладък и заоблен връх без остри ръбове.
Височина	0,5 - 0,8 mm (регулируеми според дебелината на основния материал)
функция	① По време на съпротивително заваряване, издатините първо се стопяват, образувайки стабилна разтопена сърцевина; ② Постига се триточково автоматично центриране, за да се предотврати изместване при заваряване; ③ Когато не е в процес на заваряване, детайлът може временно да се задържи на място, улеснявайки позиционирането на автоматизираната производствена линия.
Предимства	Проникването при заваряване е равномерно, точността на позициониране е висока и е подходящо за автоматизирано роботизирано заваряване.

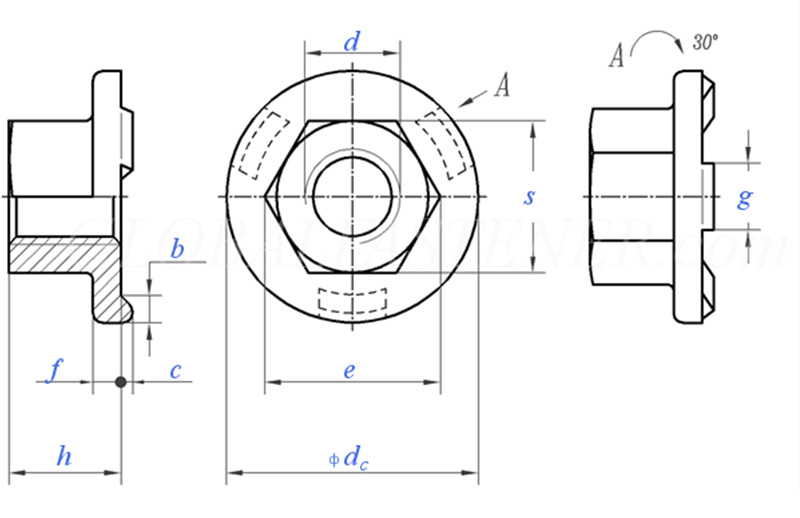

Hexagon Flange Weld Nuts

Размер на резбата			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Груба стъпка на резбата		0.8	1	1.25	1.5	1.75	2	2
P	Фина стъпка на резбата		/	/	/	/	15	1.5	1.5
C	Номинален размер	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	макс		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	мин		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	мин		8.2	10.6	13.6	16.9	19.4	22.4	25
e	макс		8.5	10.9	14	17.5	20	23	26
f	Номинален размер	±0,25	1.7	2	2.5	3	3	4	4
g	Номинален размер	±0,1	4	5	6	7	8	8	8
m	мин		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	макс		5	7	10	13	15	17	19.5
S	макс		8	10	13	16	18	21	24
S	мин		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	макс=номинален размер		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	мин		2	2.5	2.5	2.75	3	3.25	3.5
на 1000 единици кг			/	5.7	12.2	21.8	29.4	45.8	/
