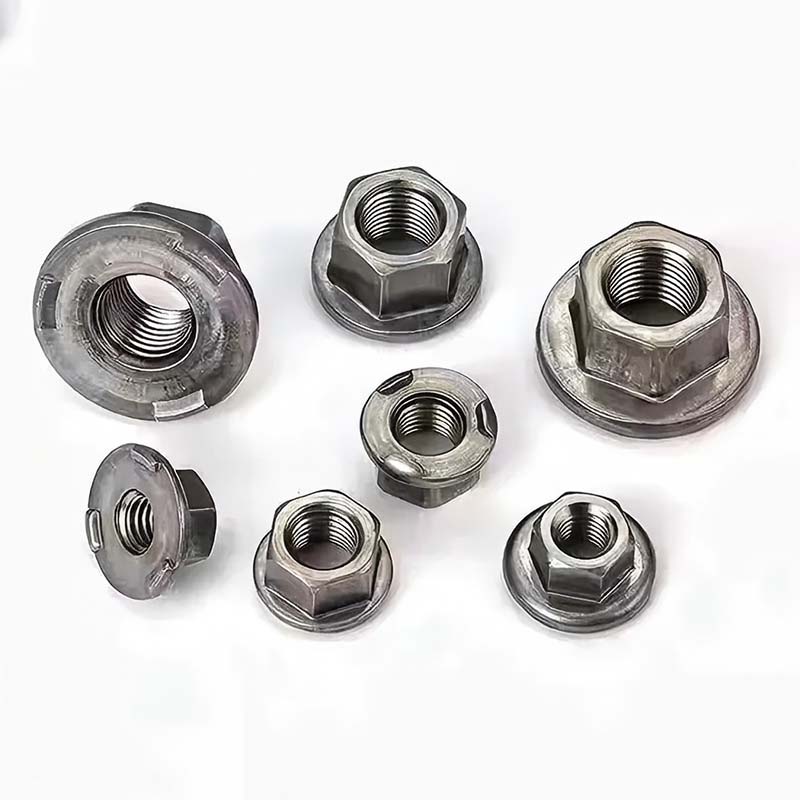

Заваръчна гайка с фланец

Където трябва да заварявате гайка, можете да се доверите на китайската шестостенна заваръчна гайка с фланец и доставчик Xiaoguo®. Обслужили сме над 500 клиенти по целия свят. От 1 mm тънки плочи до 10 mm дебели плочи, заваряването е прецизно и здраво. Подкрепяме клиентите при провеждането на първо тестове на проби в малък мащаб, а също така ще има отстъпки за масови покупки в голям мащаб.

Изпратете запитване

Описание на продукта

Основно предимство

Заваръчната гайка с фланец интегрира прецизно позициониране, постоянно предотвратяване на разхлабване, едностранно сглобяване и регулируема якост. В същото време намалява броя на частите и работните часове, което го прави предпочитана заваръчна гайка за тънки метални връзки.

（1）Интегриране на фланец

Снабден с разширена повърхност на фланеца, която равномерно разпределя натиска и предпазва тънката плоча от пропадане. Няма нужда от допълнителни шайби.

（2）Три повдигнати платформи, прецизно позициониране

Долната повърхност на фланеца има три заварени издатини под ъгъл 120°, които автоматично се подравняват и предотвратяват изместване.

（3）Постоянно предотвратяване на разхлабването

След заваряване фланцовата шестостенна заваръчна гайка и основният материал стават неразделна част. При условия на вибрация и удар той никога няма да се разхлаби.

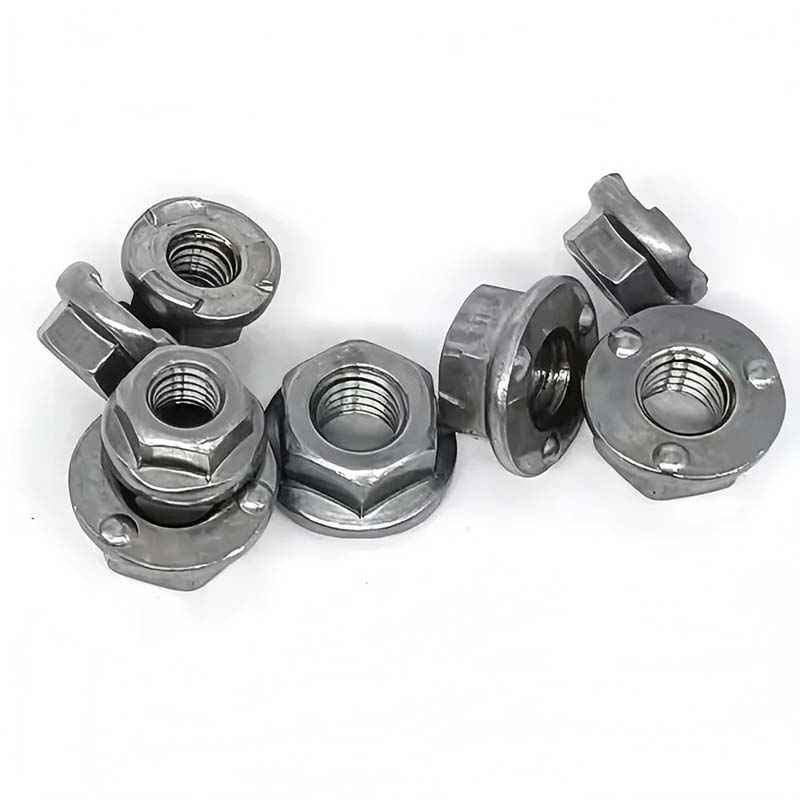

Flanged Hex Weld Nut

（4）Пълна гама от степени на якост (4,8 - 10,9 степени)

Стомана с ниско съдържание на въглерод (4,8/6,8 степени), средно въглеродна/легирана стомана (8,8/10,9 степени), неръждаема стомана (A2-70/A4-70) се предлагат като опции. Силата може да бъде съобразена според изискванията, от домакински уреди до шасита на тежки камиони.

（5）Налични са широка гама от устойчиви на корозия решения:

Електро-поцинковане (48-120 часа солен спрей), горещо поцинковане (500 часа+), Dacromet (1000 часа+), неръждаема стомана в естествения си цвят (304/316) и т.н. Подходящо за сурови среди като крайбрежни райони, химически заводи и външни места.

（6）Едностранно сглобяване, не са необходими инструменти от задната страна

Гайките са заварени върху детайла. Просто затегнете болтовете от едната страна, без да е необходимо да използвате гаечен ключ, за да ги фиксирате отзад. Особено подходящ за тесни пространства като затворени кутии и вътрешни кухини на каросерията на превозното средство.

（7）Подходящ за широкомащабно автоматизирано производство

Формоване на студена заглавка + резбоване, с добра консистенция на размерите; комбиниран с автоматично подаване на вибрационен диск и машина за съпротивително точково заваряване, разходите за закрепване на една част са много по-ниски от решението "гайка + шайба".

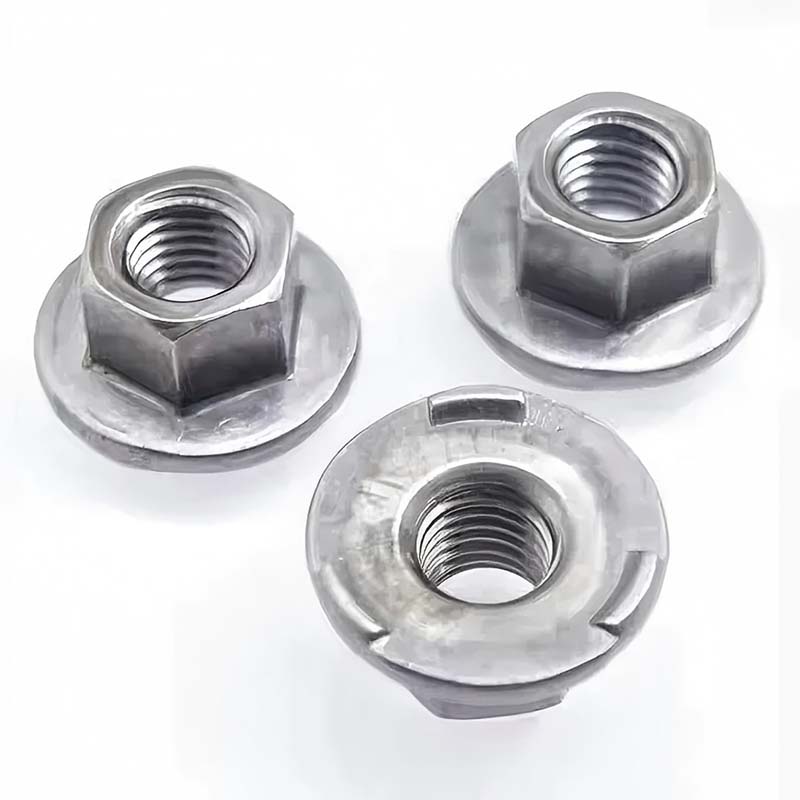

Flanged Hex Weld Nut

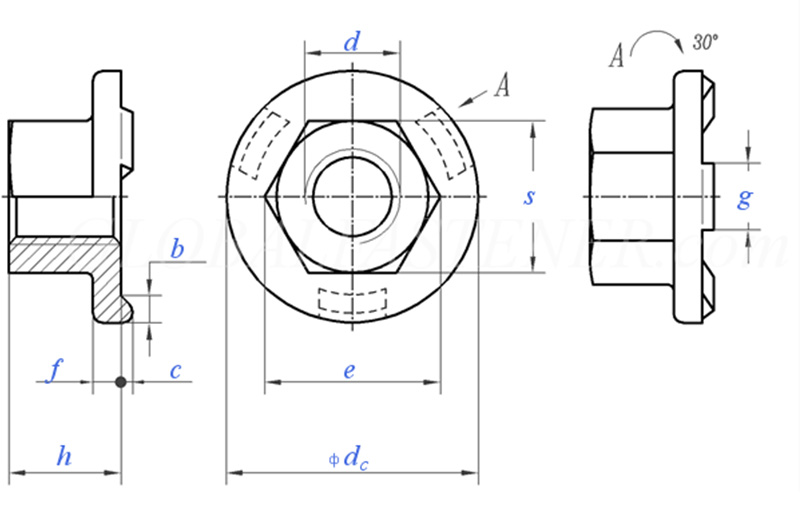

Размер на резбата			M5	M6	M8	M10	M12	M14	M16
d			M5	M6	M8	M10	M12	M14	M16
P	Груба стъпка на резбата		0.8	1	1.25	1.5	1.75	2	2
P	Фина стъпка на резбата		/	/	/	/	15	1.5	1.5
C	Номинален размер	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	макс		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	мин		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	мин		8.2	10.6	13.6	16.9	19.4	22.4	25
e	макс		8.5	10.9	14	17.5	20	23	26
f	Номинален размер	±0,25	1.7	2	2.5	3	3	4	4
g	Номинален размер	±0,1	4	5	6	7	8	8	8
m	мин		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	макс		5	7	10	13	15	17	19.5
S	макс		8	10	13	16	18	21	24
S	мин		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	макс=номинален размер		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	мин		2	2.5	2.5	2.75	3	3.25	3.5
на 1000 единици кг			/	5.7	12.2	21.8	29.4	45.8	/

Полета за приложение

Заваръчната гайка с фланец се използва широко в следните индустрии и сценарии поради своите предимства като силно заваряване, прецизно позициониране, надеждно предотвратяване на разхлабване и едностранно сглобяване.

（1）Производство на автомобили: Шестоъгълната гайка с фланец се използва за монтиране на брони, седалки, арматурни табла, аксесоари за врати и др.

（2）Уреди и електрически шкафове: Резбови точки на свързване на корпусите на хладилници, перални и климатици; Монтажни основи на разпределителни кутии и разпределителни шкафове.

（3）Механично оборудване: Фиксиране на ламаринени капаци, защитни капаци и опори.

（4）Архитектура и хардуер: Връзки от леки стоманени конструкции, сглобяеми метални компоненти.

（5）Железопътен транзит: Вътрешно оборудване на вагоните и фиксиране на електрическо оборудване.

（6）Нова енергия: Корпус на фотоволтаичен инвертор, тяло на шкаф за съхранение на енергия.
