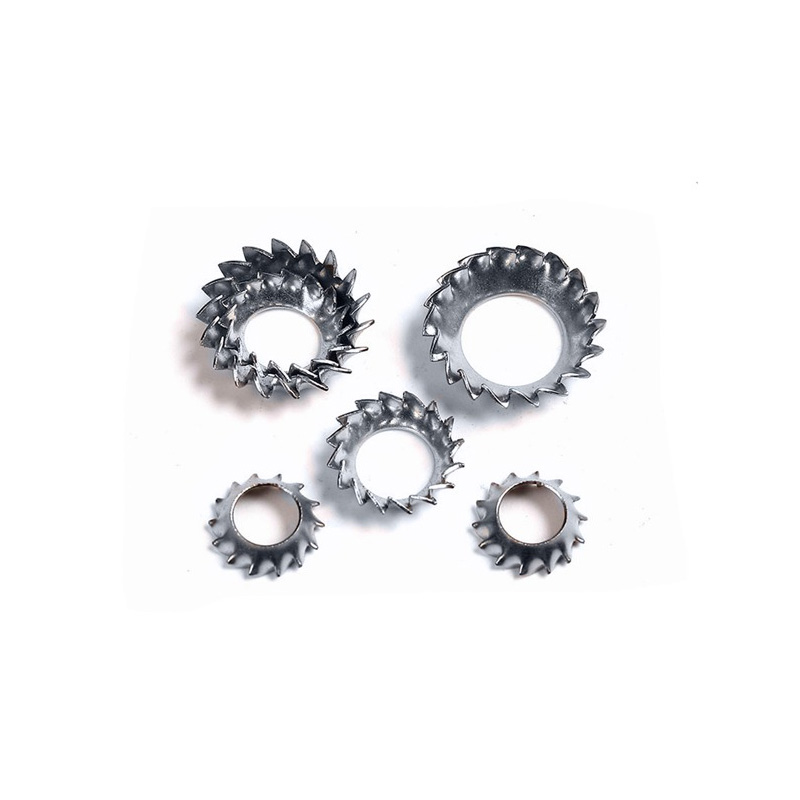

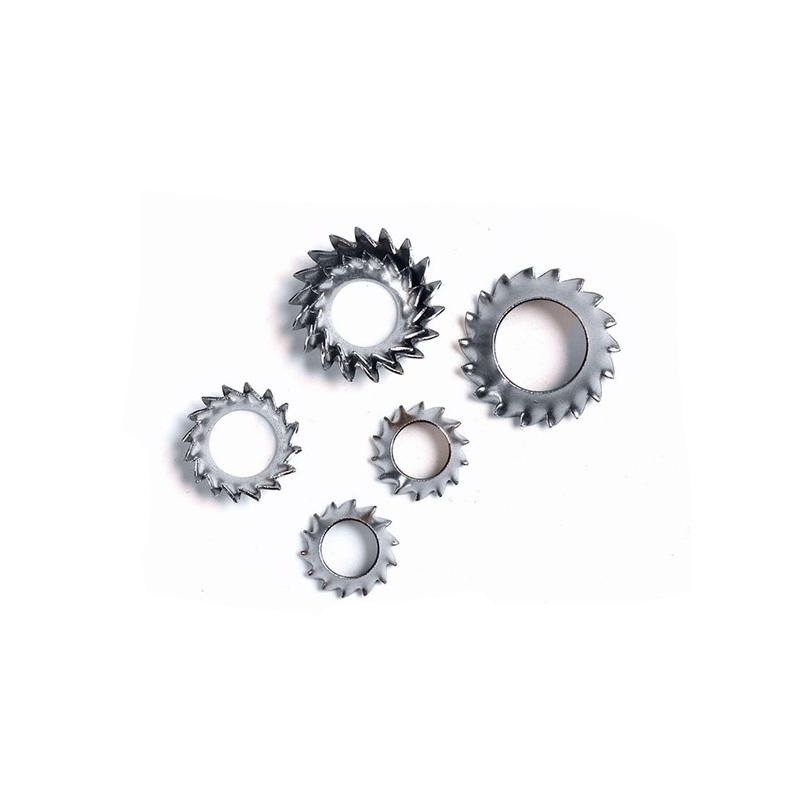

Външни назъбени конични заключващи шайби

Предварително натоварване на коничната пружина

Назъбените конични заключващи шайби с външни зъби са в форма на плитка чиния (конична) в свободно състояние и имат определена естествена височина.

Когато започна операцията по затягане, шайбата беше избутана във вдлъбнатината и конусната структура постепенно се сплеска.

Сплесканата шайба, въпреки че е компресирана, винаги се стреми да се върне към първоначалната си конична форма, като по този начин непрекъснато генерира аксиална еластична сила.

Тази еластична сила действа между главата на винта и детайла, като поддържа постоянно предварително натоварване на резбата и компенсира малки празнини, причинени от топлинно разширение, износване или деформация на материала.

Механична брава за външни зъби

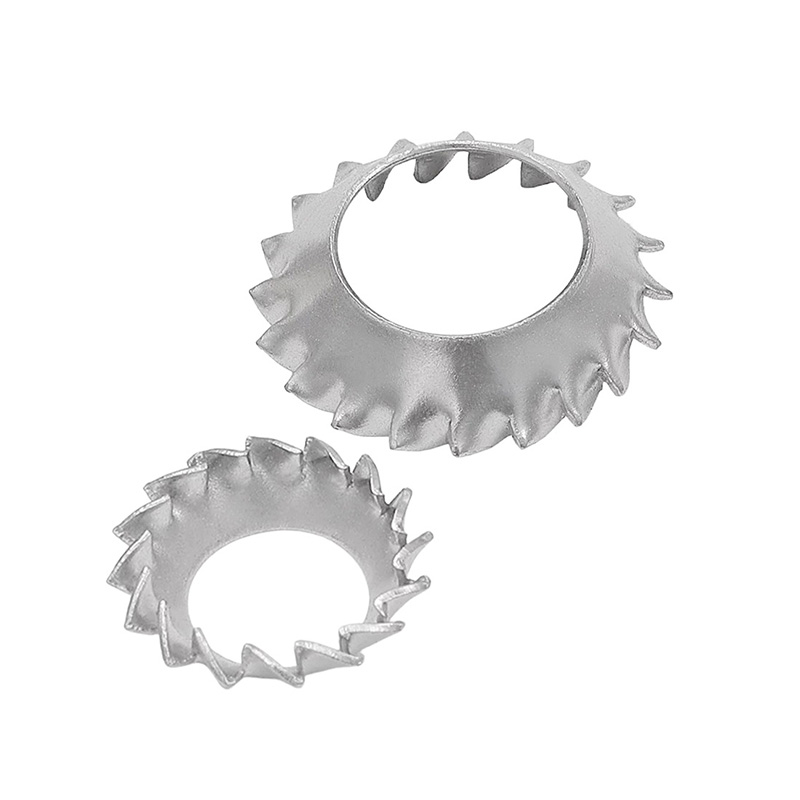

Има ред от остри радиални зъби по външната обиколка на назъбените конични заключващи шайби с външни зъби.

Когато шайбата е сплескана, тези външни зъби се впиват в повърхността на детайла, създавайки множество механични зацепвания.

След като зъбите захапят, това е еквивалентно на добавяне на съпротивление срещу въртене между шайбата и детайла.

Този механичен заключващ механизъм може ефективно да устои на разхлабване, причинено от вибрации, удари и динамични натоварвания.

Покритие

Коничната повърхност на назъбените конични заключващи шайби с външни зъби съвпада с коничната повърхност на стандартната вдлъбната глава на винта.

След монтажа шайбата се вкарва напълно във вдлъбнатината на детайла и главата на винта е на нивото или малко по-ниско от повърхността на детайла.

Това гарантира, че монтажната повърхност е гладка и плоска, без никакви издатини и не причинява дискомфорт при докосване, не пречи на други компоненти и не засяга зацепването между зъбите и детайла.

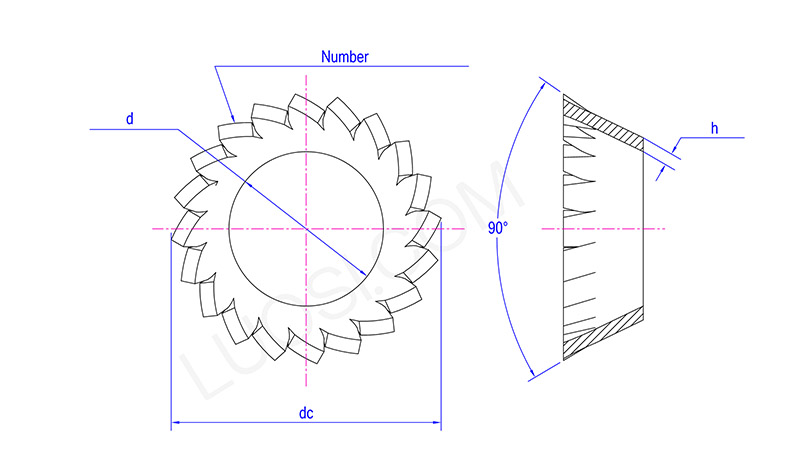

пн	φ2,5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d мин	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d макс	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Брой на зъбите мин	10	12	12	14	14	16	18	20	26	28	30

Отговор на често задавани въпроси

（1）Твърдостта и въртящият момент стабилни ли са?

Всички конични заключващи шайби с назъбени външни зъби са направени с термична обработка. Твърдостта, еластичността и заключващият момент се поддържат стабилни за партидни поръчки.

（2） Предоставяте ли безплатни мостри?

О: Можем да предложим безплатни стандартни проби, купувачът трябва да поеме само разходите за превоз.

（3）Каква е вашата MOQ за стандартни и потребителски размери?

Стандартните размери поддържат малка пробна поръчка. Персонализираните нестандартни артикули се нуждаят от малки MOQ, ние приемаме поръчка на проби и масово производство.
