Конусовидни заключващи шайби с вдлъбнати външни зъбци

Фабричните заключващи шайби с вдлъбнати външни зъби и назъбени конусни шайби на Xiaoguo® имат вградена вдлъбната форма. Когато ги поставите, те се намират на нивото на или под повърхността на частта, така че цялата външна повърхност е гладка и плоска.

Изпратете запитване

Описание на продукта

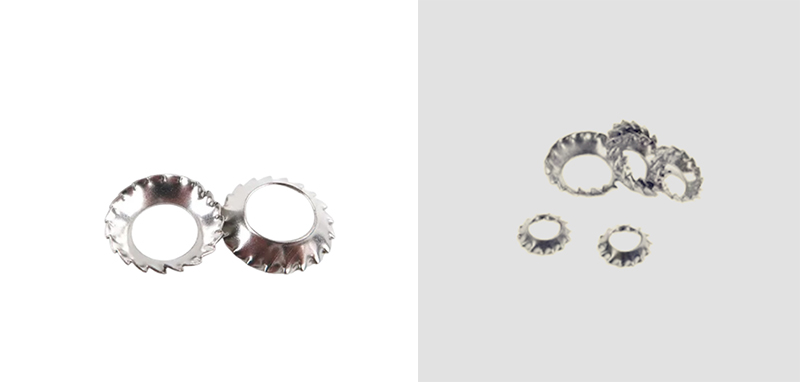

Тези назъбени конусовидни заключващи шайби с вдлъбнати външни зъби са конусовидни заключващи пръстени с вдлъбнат профил и зъби около външния ръб. Хлътналата форма им позволява да се поберат точно във вдлъбнати монтажни отвори, така че главата на винта завършва наравно с или под повърхността на детайла. Когато затегнете винта, конусната част се избутва назад с постоянен натиск на пружината и външните зъби се захапват в основния материал. Това предпазва закопчалката от разхлабване, когато нещата вибрират или се движат под товар.

Countersunk External Tooth Serrated Conical Lock Washers

Ръководство за инсталиране

Ето ръководството за монтаж на конусовидни заключващи шайби с вдлъбнати външни зъбци. Можете да го използвате като справка за вашата операция.

（1）Спецификации за избор

Свържете съответните вътрешни и външни диаметри на назъбените конични заключващи шайби с вдлъбнати външни зъби със спецификациите на вдлъбнатите винтове. Спецификациите трябва да са последователни, за да не бъдат твърде големи или твърде малки, което може да повлияе на прилягането и ефекта против разхлабване.

（2）Посока на инсталиране (ключова точка)

Конична изпъкнала повърхност + външна зъбна повърхност, обърната към главата на винта

Плоската задна повърхност трябва да бъде плътно прикрепена към металната повърхност на детайла

Не монтирайте в обратна посока. Инсталирането в обратна посока ще загуби еластичните функции за предварително затягане и заключване на зъбната повърхност.

Countersunk External Tooth Serrated Conical Lock Washers

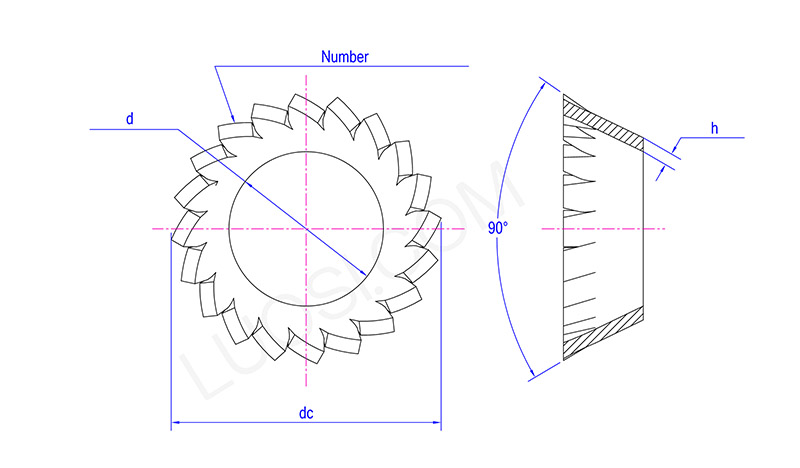

пн	φ2,5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d мин	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d макс	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Брой на зъбите мин	10	12	12	14	14	16	18	20	26	28	30

(3) Подравнете правилно шайбата

Плъзнете заключващите шайби с вдлъбнати външни зъбци и назъбени конусовидни шайби върху вдлъбнатия винт, след което поставете целия комплект в монтажния отвор. Вътрешният конус на шайбата ще се подравни, за да пасне на ъгъла на главата на винта.

(4) Първо затегнете на ръка

Започнете, като завъртите винта на ръка. Дръжте го хоризонтално срещу шайбата и се уверете, че е прав – без накланяне.

(5) Затегнете до стандартен въртящ момент

Използвайте гаечен ключ и затегнете до обичайния въртящ момент. Стиснете го достатъчно, за да сплеснете конуса малко, така че да придаде известно напрежение на пружината, и оставете външните зъби да захапят леко повърхността.

(6) Няколко неща, за които да внимавате

Не затягайте прекалено – придържайте се към препоръчания въртящ момент. Не използвайте ударен гаечен ключ, за да го набиете.

Никога не натрупвайте шайби – използвайте само една на винт. Подреждането им създава неравномерен натиск, огъва шайбата и убива нейната способност за заключване.
