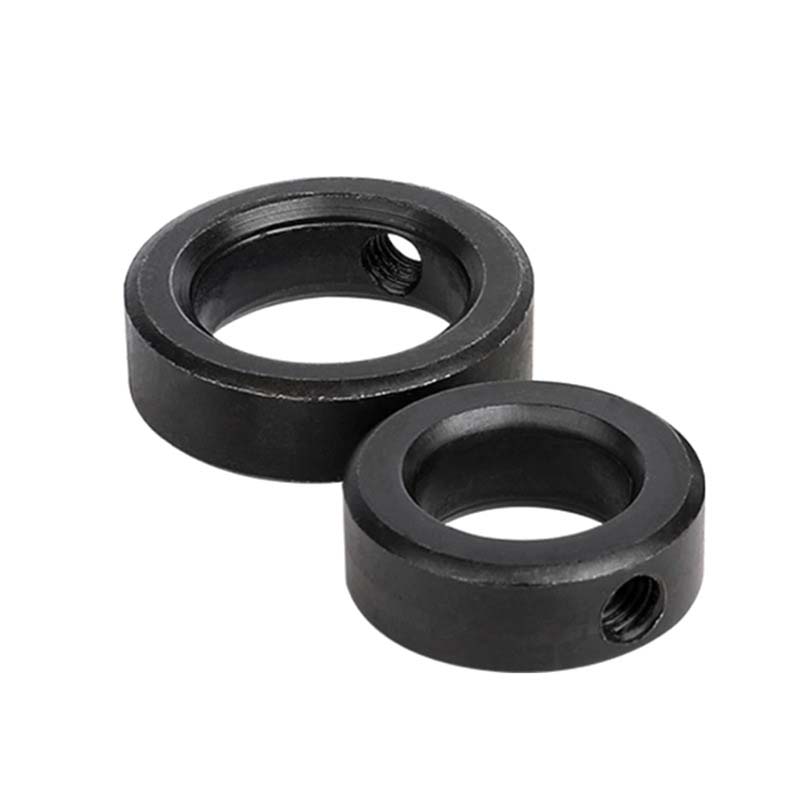

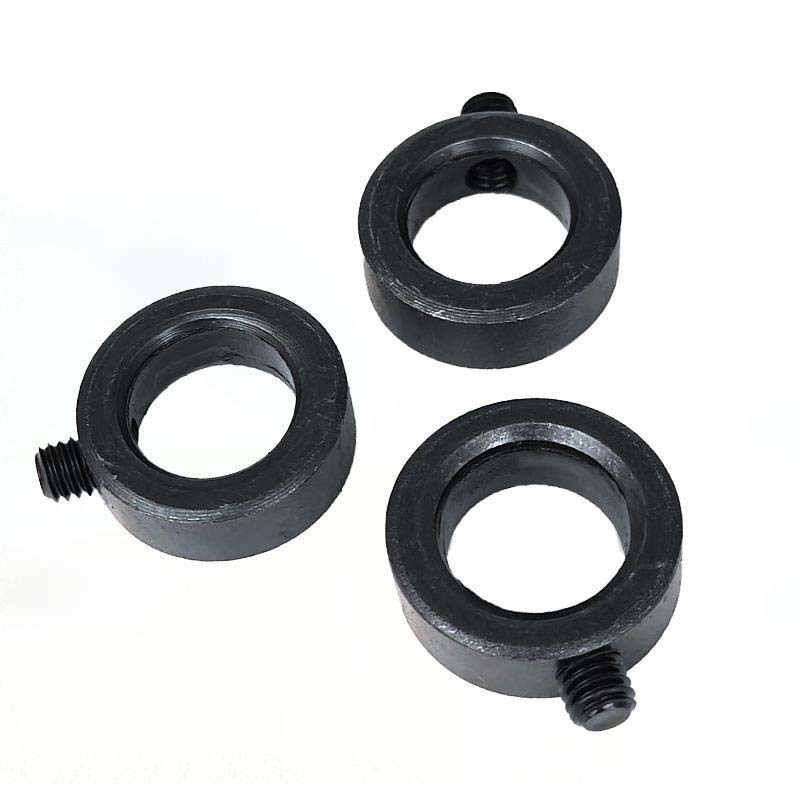

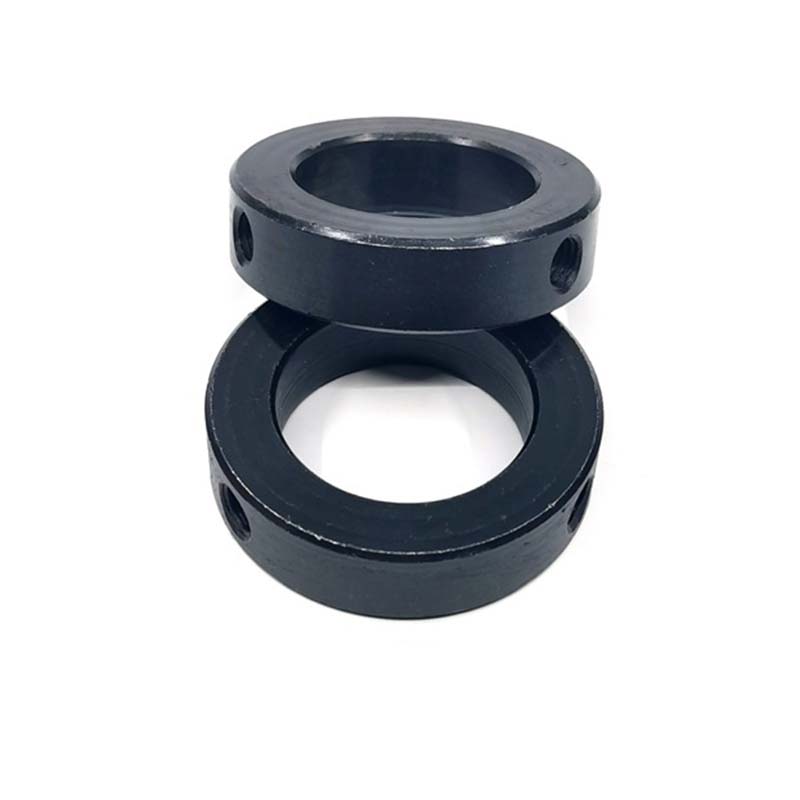

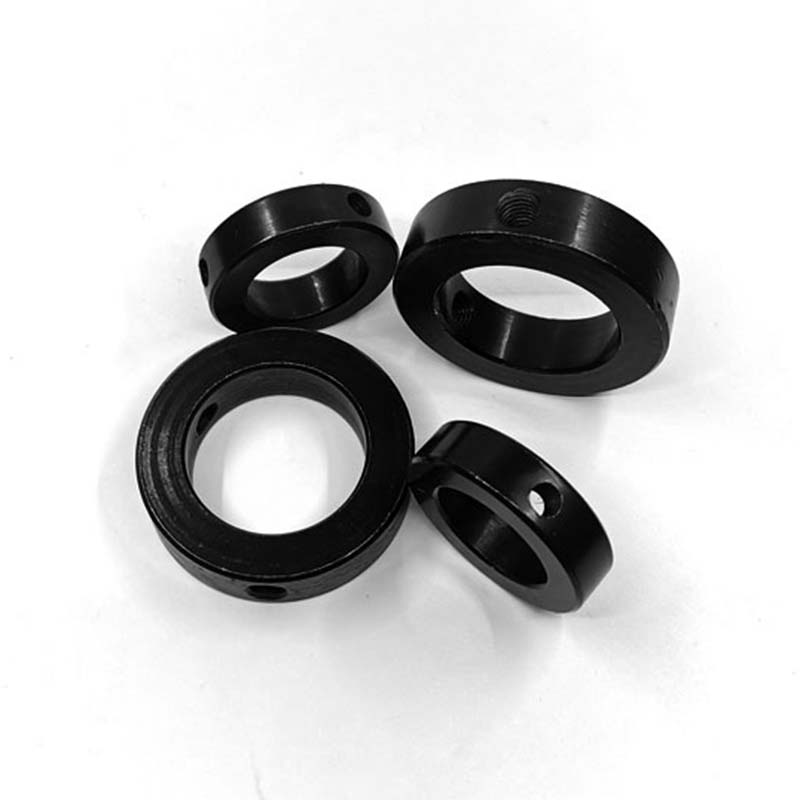

Заключващ задържащ пръстен с резба

Задържащият пръстен с резба е механичен компонент, предназначен да предотвратява разхлабването на резбовите връзки. Той съчетава винт с резба с втулка за равномерно разпределяне на натиска по време на монтажа, осигурявайки сигурно и стабилно прилягане. Xiaoguo® е професионален производител на крепежни елементи в Китай, който може да персонализира продукти според изискванията на клиента и да предостави мостри.

Модел:GB/T 885-1986

Изпратете запитване

Описание на продукта

Задържащите пръстени с резба са изработени от неръждаема стомана или въглеродна стомана, които са здрави и устойчиви на ръжда. Повърхността е претърпяла топлинна обработка за удължаване на експлоатационния живот и повишаване на устойчивостта на износване. Частта с резба е претърпяла обработка с прецизно рязане, за да се осигури гладко затягане и подравняване на резбата. За използване в тежки условия може да се избере цинково-никелово покритие или покритие от черен оксид, за да се добави устойчиво на корозия покритие към повърхността. Тези материали могат да работят в температурен диапазон от -40°C до 300°C, така че този заключващ пръстен може да се използва в екстремни условия на околната среда като морска среда, химически заводи или тежки машини.

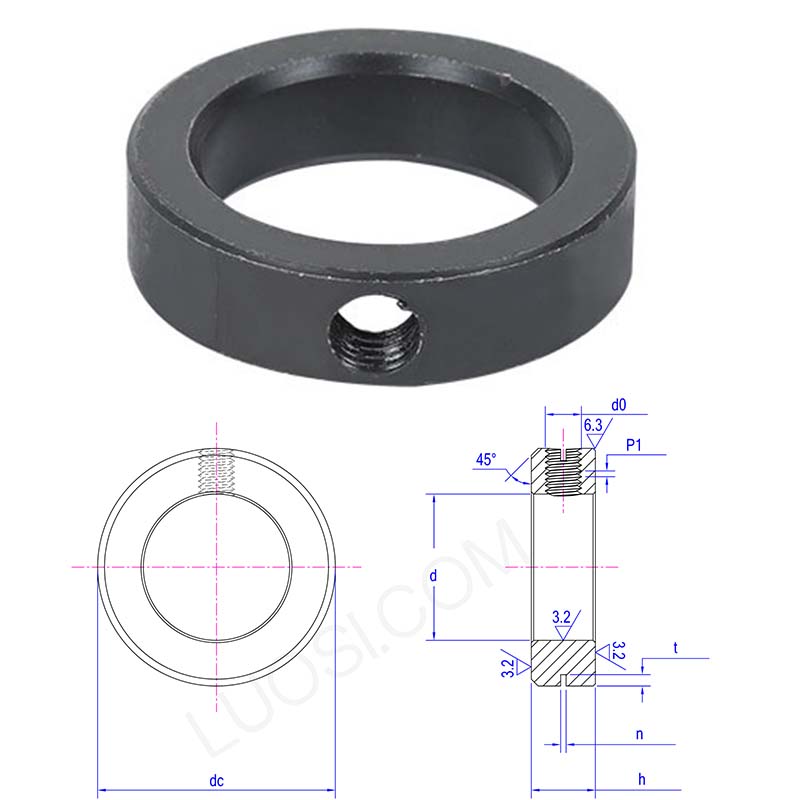

Threaded locking retaining ring

пн	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
d макс	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d мин	14	15	16	17	18	19	20	22	25	28	30
h макс	12	12	12	12	12	12	12	12	14	14	14
ч мин	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n макс	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n мин	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t макс	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t мин	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Приложение

Задържащите пръстени с резба се използват широко в системи за предаване на мощност, помпени възли и компоненти на роботи, особено в приложения, където е необходимо да се гарантира, че компонентите са надеждно фиксирани върху вала. С характеристиките си на устойчивост на вибрации, те обикновено се използват в автомобилни трансмисионни системи, скоростни кутии на вятърни турбини и конвейерни системи. Използва се и в космическата индустрия.

Той също така се проявява в селскостопанско оборудване и настройки за възобновяема енергия, като върши солидна работа за поддържане на нещата в прашни, мокри условия или когато има голям въртящ момент.

Необходими ли са специални инструменти за монтаж?

Не са необходими специални инструменти за работа. Обикновени инструменти (като шестограмни ключове или отвертки) могат да се използват за лесно монтиране на заключващи пръстени с резба. Не са необходими хидравлични преси или персонализирани приспособления за настройка. Прецизното регулиране може да се постигне просто с помощта на винтовете с резба на заключващия пръстен.
