Комплект винтова яка

Втулката с фиксиран винт обикновено се използва в промишлени приложения с високо натоварване, където традиционните щракващи пръстени нямат достатъчна якост на задържане. XIAOGUO® разполага с професионален екип с дългогодишен опит и може да обработва спешни поръчки в рамките на 72 часа по време на кризи във веригата за доставки.

Модел:GB/T 885-1986

Изпратете запитване

Описание на продукта

Кольчугата на фиксиращия винт е кръгла пръстеновидна закопчалка с фиксиращ винт. Лесно се монтира от един човек, не изисква специални инструменти. За да го премахнете, просто разхлабете контрагайката. Използва се широко в големи електрически двигатели, трошачки, минни машини, CNC машинни инструменти, печатни машини и друго оборудване.

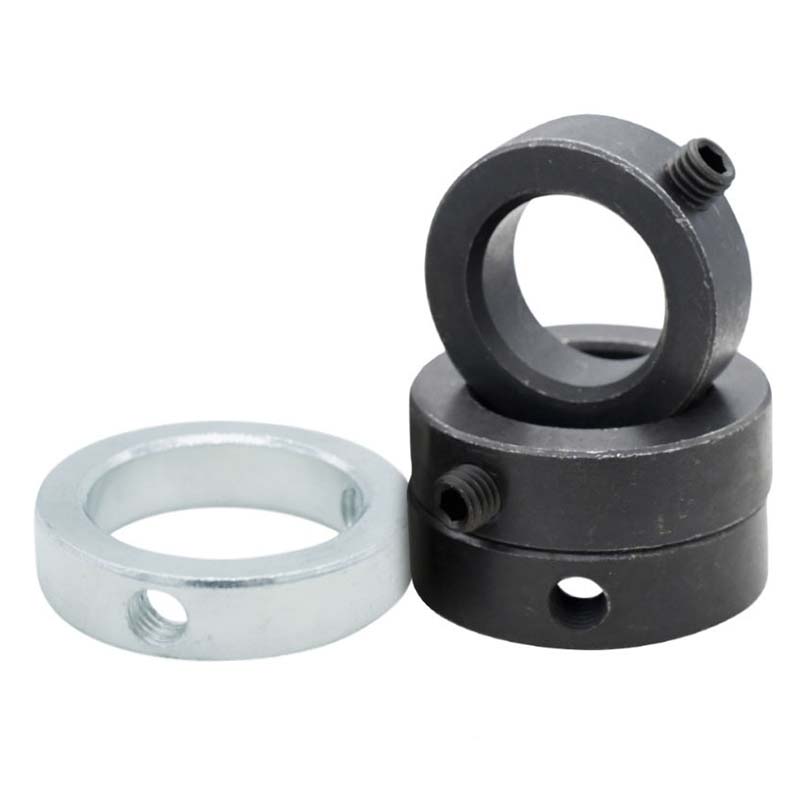

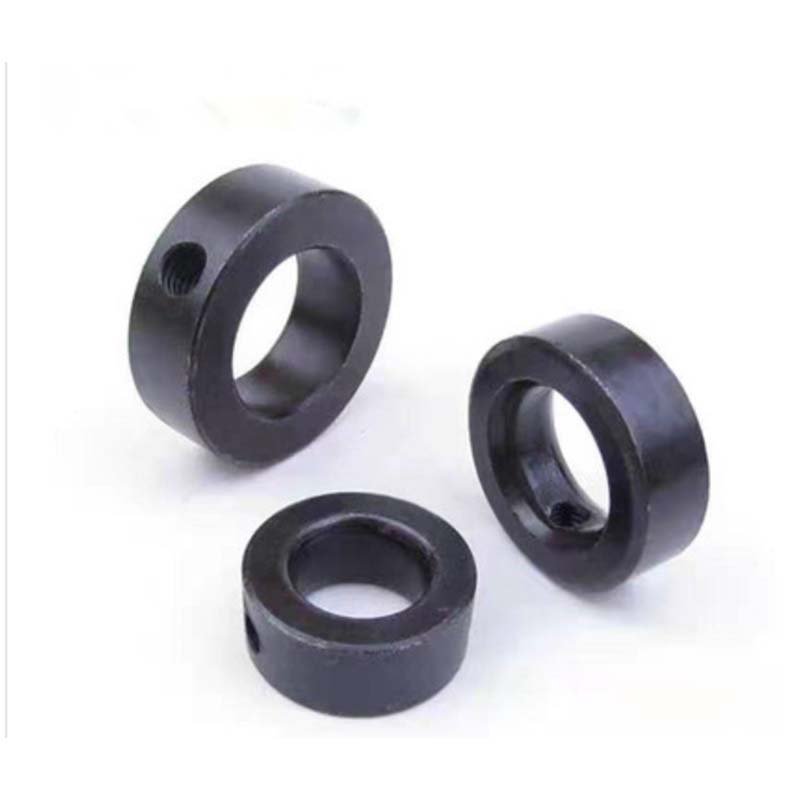

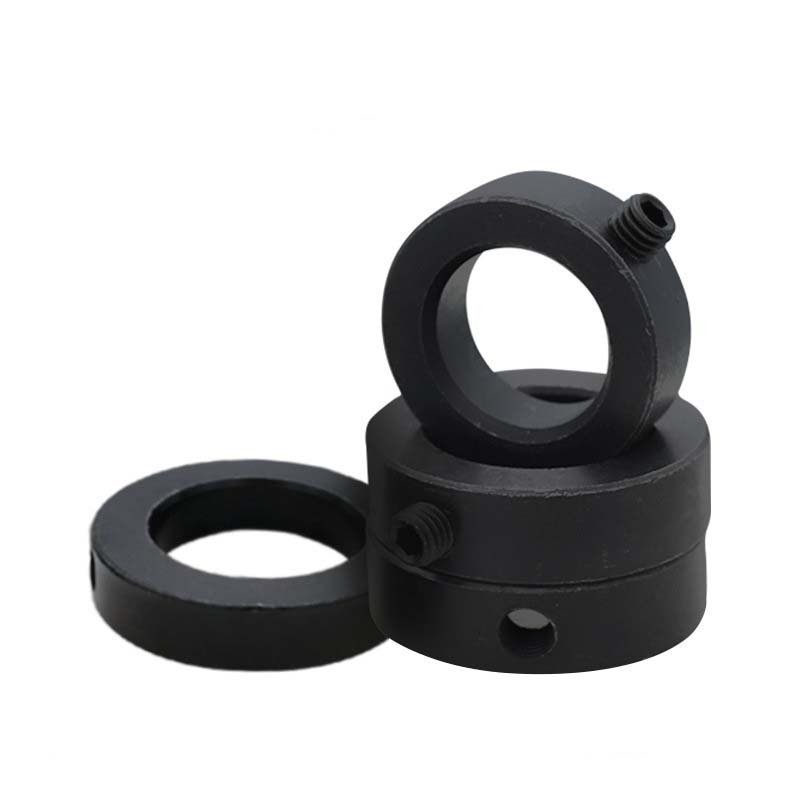

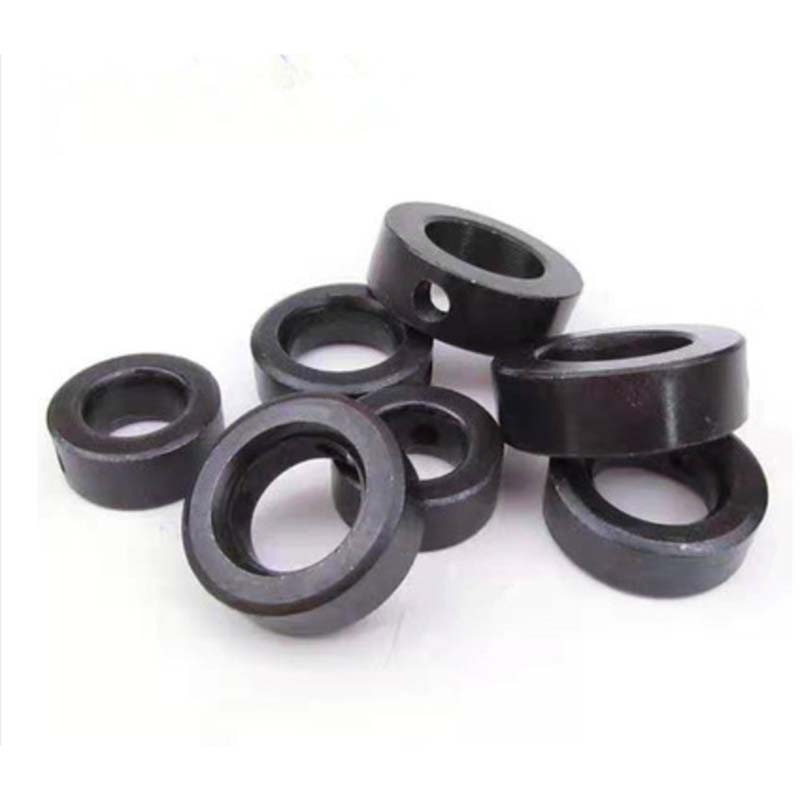

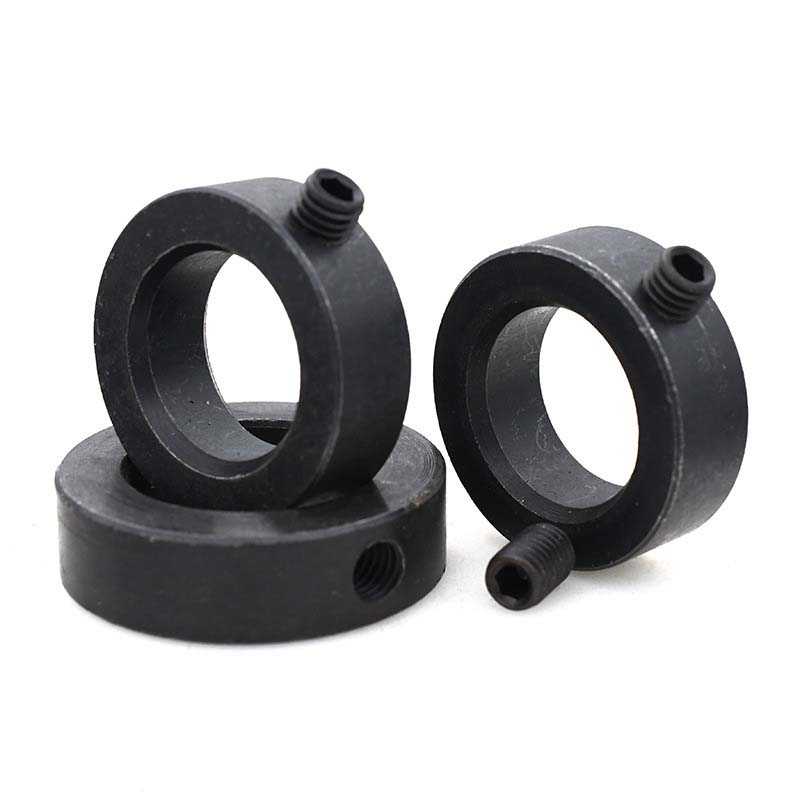

Set Screw Collar

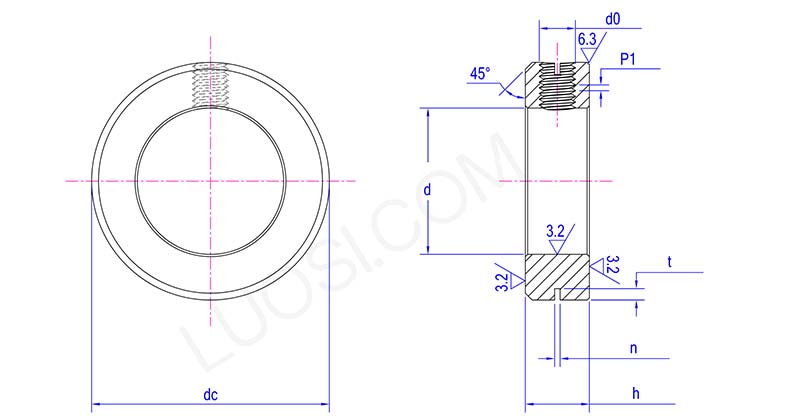

пн	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d макс	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d мин	8	9	10	12	13	14	15	16	17	18	19
h макс	10	10	10	10	10	12	12	12	12	12	12
ч мин	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n макс	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n мин	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t макс	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t мин	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Xiaoguo® прави този заключващ пръстен с винт от различни материали според нуждите ви. За устойчивост на химикали използваме класове неръждаема стомана като 304 или 316. Ако е в ситуация на висок стрес, ще използваме легирана стомана 4140. А за аерокосмическите неща, където теглото има значение, има лек титан. Има и версии с полимерни покрития за намаляване на корозията, когато имате смесени метални настройки. Всички материали преминават през строги тестове за твърдост (HRC 35-50) и ултразвукови проверки, за да се гарантира, че отговарят на индустриалните стандарти като ASME B18.27 и DIN 471/472 за това колко натоварване могат да издържат.

Редовен преглед и поддръжка

За да поддържате фиксиращите винтове да работят добре, проверете затягането на фиксиращите винтове сега и след това с помощта на динамометричен ключ, насочете се към 10-15 Nm. Използвайте разтворител, за да почистите резбите и да се отървете от всякаква мръсотия, и слагайте нова грес на литиева основа върху тях всяка година. Не затягайте прекалено много винтовете, тъй като това може да обърка ключалката. Ако е изложено на морска вода или киселини, проверявайте покритието два пъти годишно, за да се уверите, че все още е добро. Ако видите износване по-дълбоко от 0,1 mm на частите, които се допират, трябва да го смените.

Какви допустими отклонения на вала са съвместими?

Закрепващите винтови втулки работят с размери на вала от 10 mm до 200 mm, като се използват общи нива на толеранс като h9 или h11. Регулируемите винтове на заключващата яка могат да се справят с малки неравности на вала или неравности (до ±0,05 mm), така че все още приляга плътно, без да се обърква работата му.
