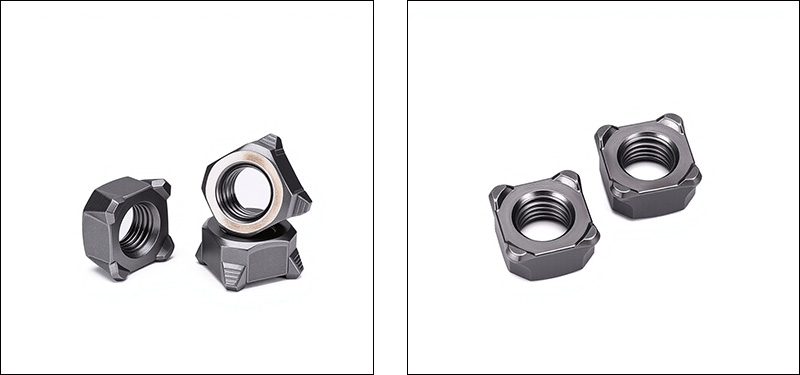

Заварени гайки с квадратна проекция

Структурни характеристики

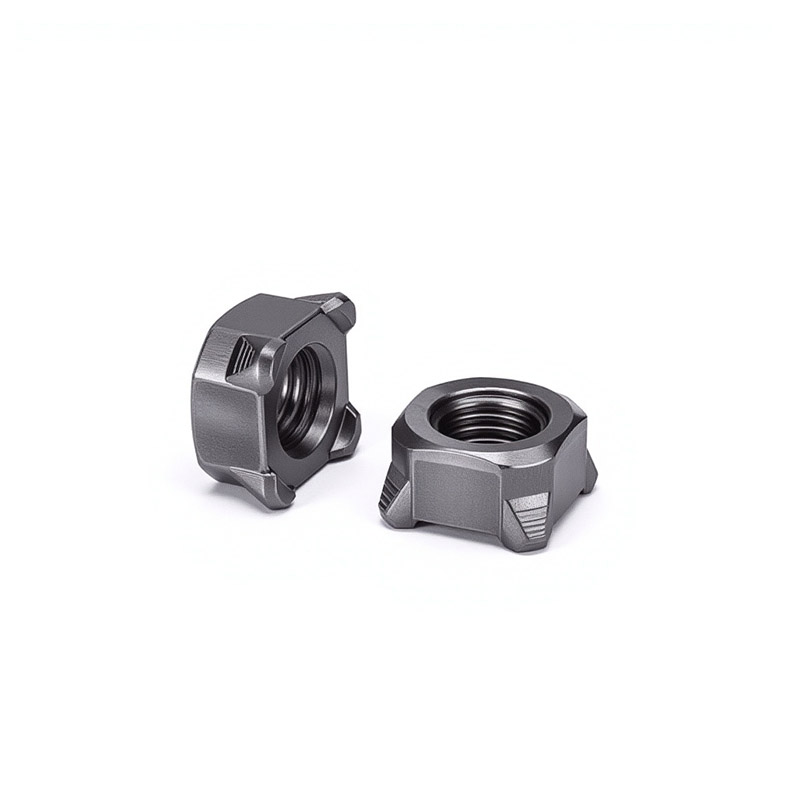

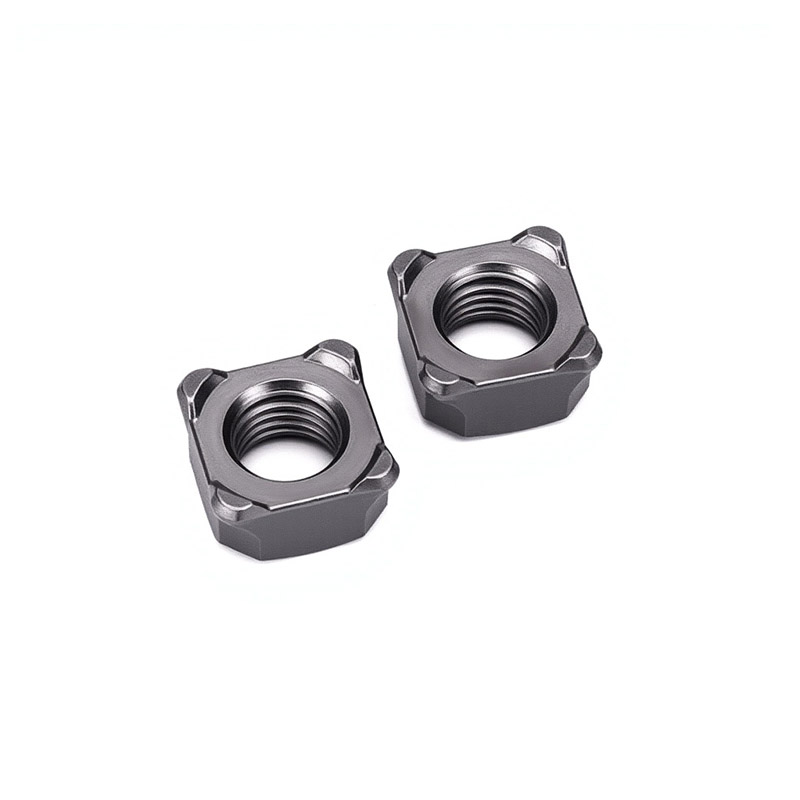

Заваръчните гайки с квадратна проекция са квадратни гайки с множество заваръчни издатини в долната част. Неговият структурен дизайн е съсредоточен около три ключови цели: надеждност на заваряване, прецизно позициониране и ефективност срещу завъртане.

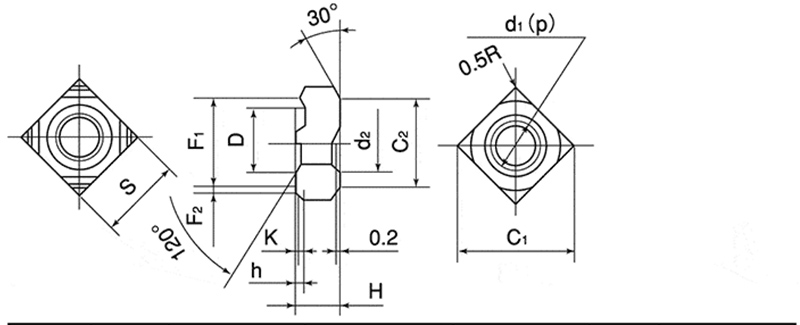

【1】Квадратна основа

（1）Форма: Перфектен квадрат с четирите страни с еднаква дължина и четирите ъгъла под прав ъгъл. Той може автоматично да предотврати въртенето, когато се побере в квадратния отвор на детайла.

（2）Ширина на ръба: Например M8 е 14 mm, M10 е 17 mm. Осигурява достатъчна площ, носеща натиск, за да предотврати засядането на гайките в основния материал по време на заваряване.

（3）Дебелина (височина): Обикновено 6 до 10 mm. Осигурява достатъчна дължина на захващане на резбата, за да осигури здравина на връзката.

【2】Проект за заваряванедействия

（1）Количество: Разпределено по четириточков симетричен начин, за да се осигури равномерен ток и балансирана заваръчна сърцевина

（2）Позиция: В четирите ъгъла на долната повърхност, близо до ръба, за подобряване на стабилността на заваряване

（3）Форма: Сферична или конична форма с гладък връх

（4）Височина: 0,5 ~ 1,2 мм, за да се осигури близък контакт с основния материал

Ширина/Диаметър: Приблизително 1,5 ~ 2,5 mm

【3】Вътрешна резба

（1）Спецификация на резбата: метрична M4 до M16, имперска #6 до 5/8″. Образува разглобяема връзка със съответстващите болтове.

（2）Точност на резбата: 6H (метрична), 2B (имперска). Осигурява добро прилягане между квадратните изпъкнали заварени гайки и болта.

（3）Дължина на резбата: Осигурява достатъчна дължина на зацепване на резбата.

（4）Ориентация на резбата: Входният край може да има скосявания за лесно поставяне на болта.

Често задавани въпроси

（1）За какъв метод на заваряване са подходящи квадратните заваръчни гайки? Какви са параметрите?

Най-често използваният метод е Resistance Projection Welding. Вземете за пример заваряването на гайка M8 от нисковъглеродна стомана върху 1,5 mm плоча от нисковъглеродна стомана. Референтните параметри са: ток 8–11 kA, налягане на електрода 2,5–4,0 kN, честота на заваряване 8–15 цикъла (приблизително 0,16–0,3 секунди).

（2）На какви стандарти отговарят вашите заварени гайки с квадратна проекция?

Ние стриктно следваме DIN 928 (немският стандарт, най-широко използваният в света), ASME B18.1 (американският стандарт) и GB/T 13681.2 (китайският национален стандарт).

（3）Как да се гарантира ефективността на заваряване на гайките?

В основата на ефективността на заваряване е съдържанието на въглерод да бъде ≤ 0,25%. Ние извършваме спектрален анализ на всяка партида суровини, за да гарантираме, че химическият състав е квалифициран. В същото време височината и формата на издатините са строго контролирани в границите на допустимите отклонения.
