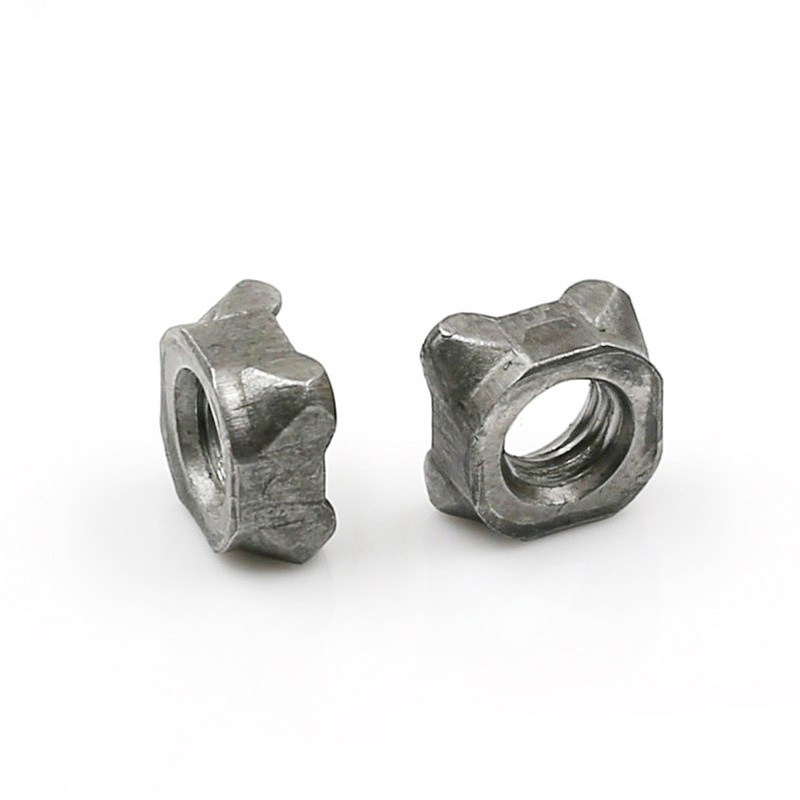

M8 квадратна заваръчна гайка

Търсите ли професионални крепежни елементи, най-новата квадратна заваръчна гайка M8 на Xiaoguo® може да бъде вашият идеален избор. Подходяща е за задната страна на ламарината. Когато монтирате външни крепежни елементи, няма нужда да докосвате задната страна. Особено подходящ е за затворен тип шкафове.

Модел:Q 371-1999

Изпратете запитване

Описание на продукта

Стандартни и ключови размери

Квадратната заваръчна гайка M8 се произвежда в строго съответствие със стандарта DIN 928:2013-12. Този стандарт определя размерите и техническите изисквания за квадратни гайки за заваряване с груби резби от M4 до M16 и фини резби от 8 mm до 16 mm. Класът на продукта е клас А.

Параметър	Стойност (mm)	Толерантност
Спецификация на резбата	M8 × 1,25	-
Ширина на ръба (s / sw)	14 мм	±0,3
Ширина на диагонала (e)	18 мм	±0,6
Обща дебелина (m1 / h)	6,5 мм	±0,3
Диаметър на главата (dk)	12,8 мм	-
Височина на точката на изпъкналост	1,0 мм	±0,1
Ъгъл на вдлъбната точка	45°	±5°

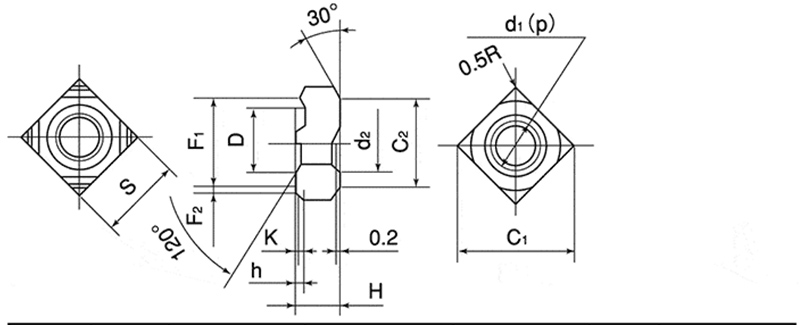

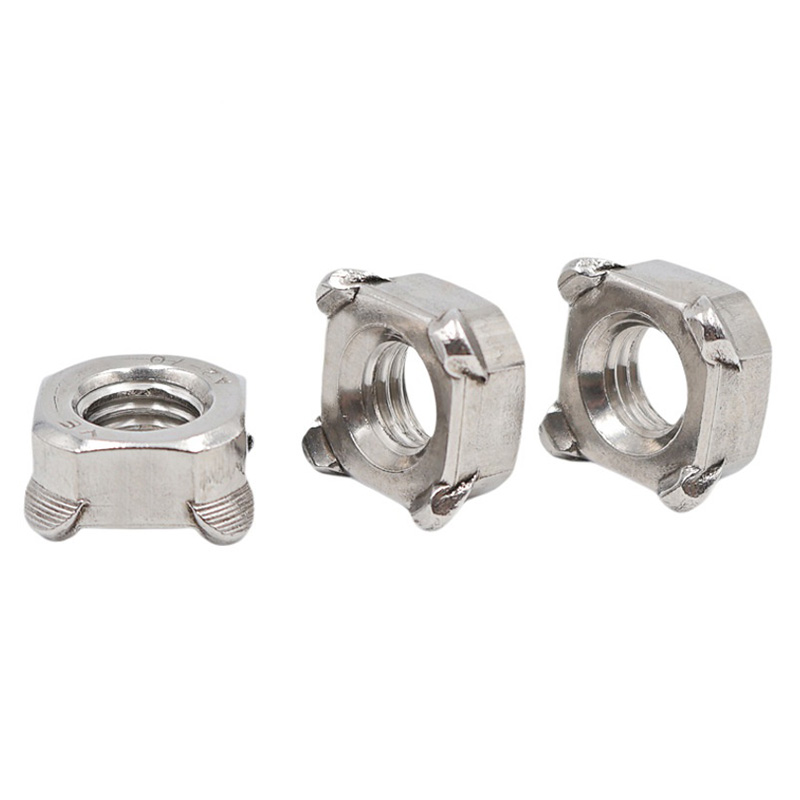

M8 Square Weld Nut

Структурен тип

Квадратната заваръчна гайка M8 е разделена на два вида в зависимост от това дали има позициониращ щифт или не: тип без щифт и тип с щифт.

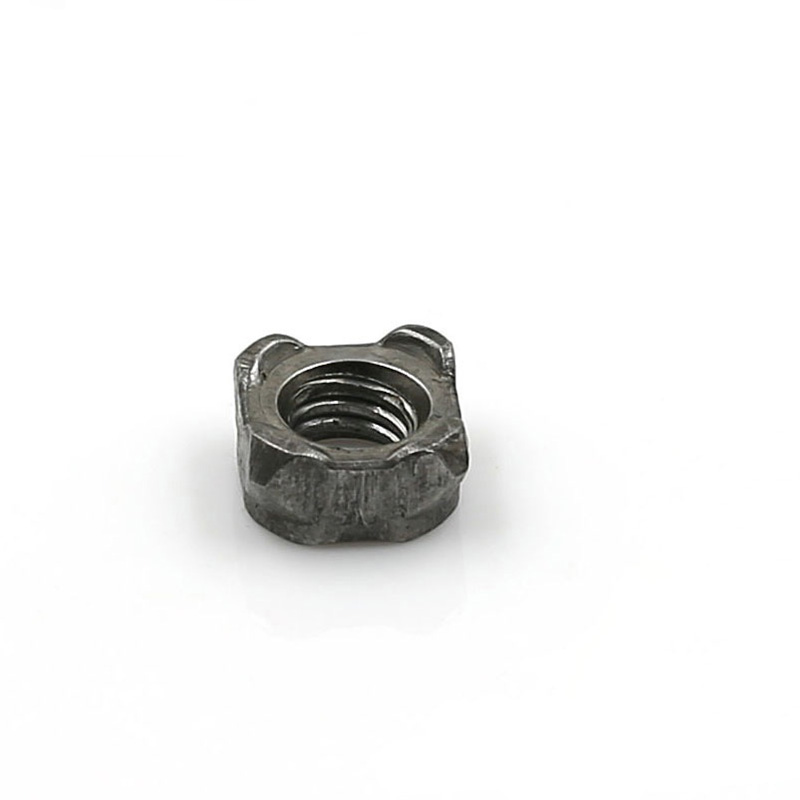

（1）Непилотен

Описание:

Квадратна форма, с ширина на противоположните страни 14 мм. Долната повърхност има четири полусферични заваръчни издатини, равномерно разпределени в четирите ъгъла, без водещи щифтове. Долната повърхност е плоска, със спецификация M8 × 1,25 и точност 6H.

Принцип на работа:

По време на заваряване позиционирането се постига чрез фиксиращите щифтове на долния електрод или квадратните отвори на детайла. Четирите издатини се стопяват едновременно по време на съпротивителното заваряване, образувайки еднородна заваръчна сърцевина.

Приложими сценарии:

Когато вече има квадратна заваръчна гайка M8 в квадратния отвор на детайла или когато позиционирането е надеждно,

могат да се използват техники за ръчно заваряване или полуавтоматични заваръчни техники.

Това е подходящо за чувствителни към разходите приложения с ниски изисквания за точност на позициониране.

M8 Square Weld Nut

d	p	S		H		h		K	D
Номинален диаметър	Стъпка	Основно измерение	Толерантност	Основно измерение	Толерантност	Основно измерение	Толерантност	Основен размер (приблизително)	Основно измерение	Толерантност
M4	0.7	9.0	0一0,2	3.2	±0,15	0.8	0一0,2	0.2	7.0	一0,1 一0,3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	±0,2	0.8		0.2	11.0

（2）Пилотиран

Описание:

Формата е квадратна, като ширината на противоположните страни обикновено остава 14 mm. Налице са четирите ъглови издатини на долната повърхност заедно с централния водещ щифт. Диаметърът на водещия щифт обикновено е 9,6 mm или 11,6 mm (в зависимост от изискванията на клиента). Височината на водещия щифт е 1,5 mm, 2,0 mm или 2,5 mm, съответстваща на дебелината на основния материал. Резбата е M8 × 1,25, с точност 6H.

Принцип на работа:

Водещият щифт се вкарва в предварително пробития отвор за позициониране на детайла, за да се постигне прецизно позициониране и да се предотврати изместването на квадратната заваръчна гайка M8 по време на заваряване. В същото време водещият щифт също така ефективно блокира навлизането на заваръчните пръски в отвора с резба до известна степен.

Приложими сценарии:

Автоматизирана роботизирана линия за заваряване (с високи изисквания за позициониране)

Когато детайлът няма квадратни отвори и е позициониран само чрез кръгли отвори

Приложения, при които заваръчната шлака трябва да се предотврати блокирането на резбите
