Заключваща шайба с разделен пръстен

Когато много клиенти купуват Xiaoguo® фиксираща шайба с разделени пръстени, обикновено им препоръчваме да добавят и плоски шайби. Това ефективно ще увеличи площта и ще предотврати повреда на повърхността на детайла. Ние ще ви предоставим професионално решение за съвпадение.

Изпратете запитване

Описание на продукта

В промишлените тежки машини заключващата шайба с разделен пръстен е често срещан начин за предпазване на болтовете от разхлабване. Когато затегнете закопчалката, разделената заключваща шайба се притиска плоско. Отскача естествено, създавайки непрекъсната сила навън. В същото време острите му ръбове се врязват в металната повърхност, предотвратявайки разклащането на болта с течение на времето.

【1】 Основно предимство

（1）Той държи болтовете здраво на място с непрекъснато натискане и захващане на повърхността.

（2） Лесен за инсталиране и не са необходими специални инструменти.

（3）Подхожда на повечето стандартни болтове и гайки. Направено е по общи стандарти като DIN 127, което прави управлението на запасите лесно.

（4）Заключващата шайба с разделен пръстен е с висока издръжливост. Те са термично обработени до достигане на твърдост 370–470 HV. Това им позволява да издържат на силен натиск и чести вибрации на тежки машини, осигурявайки дълъг експлоатационен живот.

(5) Можете да изберете различни повърхностни покрития, като стандартно цинково покритие или цинково-алуминиево покритие (Dacromet). По този начин получавате правилното ниво на защита от ръжда за всякакви условия, пред които ще се изправи пералнята.

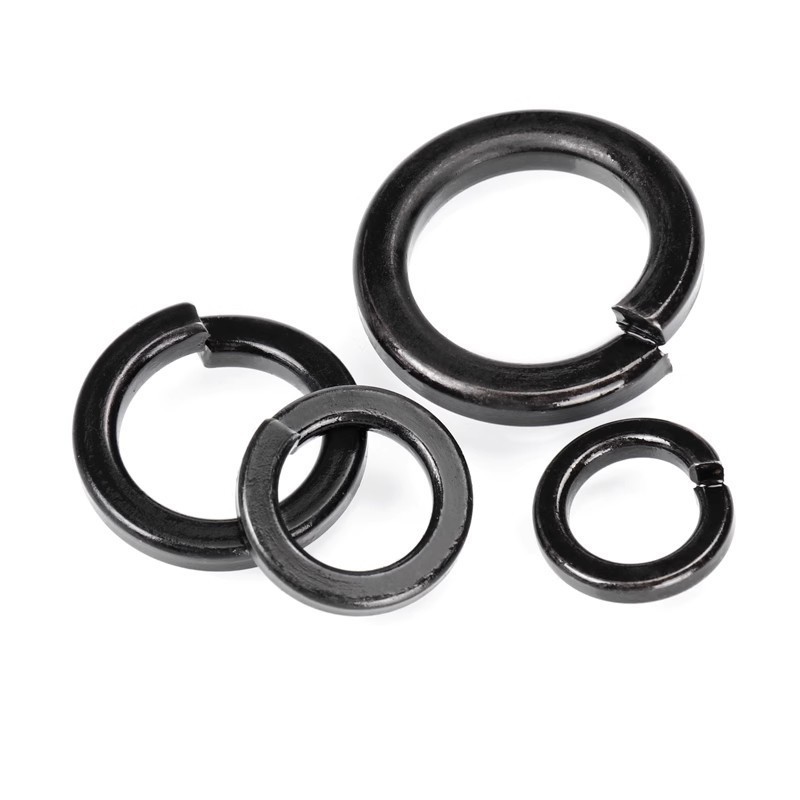

Split Ring Lock Washer

【2】Примери за приложение

(1) Шредери и трошачки – В този вид оборудване шайбите се използват на важни болтове, за да се предотврати разхлабването им поради небалансирано въртене и постоянна вибрация.

(2) Тежки мобилни машини – За строително оборудване като багери, тези фиксиращи шайби с разделен пръстен помагат за разпределяне на динамичните натоварвания и поддържат ключовите точки на свързване здрави.

(3) Енергийно и минно оборудване – Тези шайби са подходящи за вятърни турбини, слънчеви инсталации и други устройства за чиста енергия, както и тежки минни машини. Те закрепват здраво болтовете и остават заключени дори при чести вибрации и топлинно разширение.

(4) Общи машини – Широко приложение при помпи, компресори и общи механични части. Те могат да се справят с вибрациите на оборудването и външния натиск при ежедневна работа.

【3】 Съвети за инсталиране

Когато инсталирате, поставете заключващата шайба с разделен пръстен между болта, винта или гайката и частта, която закрепвате. Просто се уверете, че острият му ръб лежи точно върху металната повърхност. След това го затегнете според спецификацията на въртящия момент, за да пасне добре. Тези шайби са предназначени само за еднократна употреба – не ги използвайте повторно. Ако го направите, силата на затягане пада, което може да причини проблеми с безопасността и да го направи по-малко ефективен.

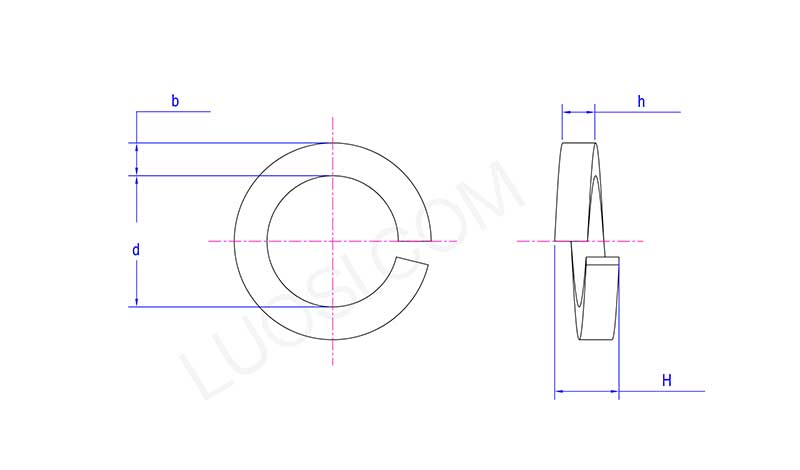

Split Ring Lock Washer

пн	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d мин	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d макс	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ч мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ч мин	9	10	11	12	13.6	15	17	18	20	21	22
H макс	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
