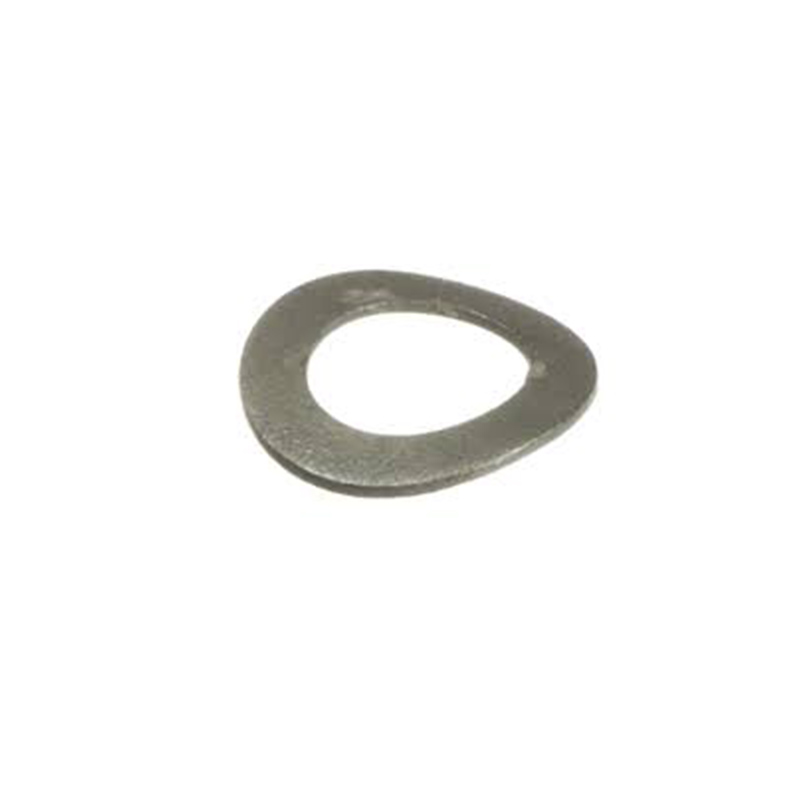

Извита пружинна шайба от неръждаема стомана

Извитата пружинна шайба от неръждаема стомана в инвентара на Xiaoguo® има широк спектър от приложения и предлага висока рентабилност. Те помагат на много клиенти да спестят разходи и дават ефективни насоки за използване.

Изпратете запитване

Описание на продукта

Приложението на извита пружинна шайба от неръждаема стомана в прецизни машини и инструменти

Извитата пружинна шайба от неръждаема стомана, благодарение на своите уникални свойства на материала и структурни предимства, се превърна в широко възприет избор за дизайнерите и инженерите на прецизни инструменти.

【1】Типичен случай на приложение

（1）Медицински магнитен резонанс (MRI)

Той е изключително чувствителен към смущения в магнитното поле. В прецизните компоненти вътре в оборудването се използва високоефективна извита пружинна шайба от неръждаема стомана за ефективно избягване на смущенията на електромагнитните полета върху показанията на изображенията.

（2）Лазерен радар и оптично оборудване

В микроскопите от висок клас, прецизните механизми за фокусиране и въртене на лазерния радар, те се използват за премахване на механични празнини и осигуряване на плавно и прецизно въртене под ъгъл.

（3）Медицински хирургически инструменти

В микротрансмисионната структура на инструментите извитата пружинна шайба от неръждаема стомана трябва да си сътрудничи с телескопичното устройство, за да осигури прецизна аксиална еластичност.

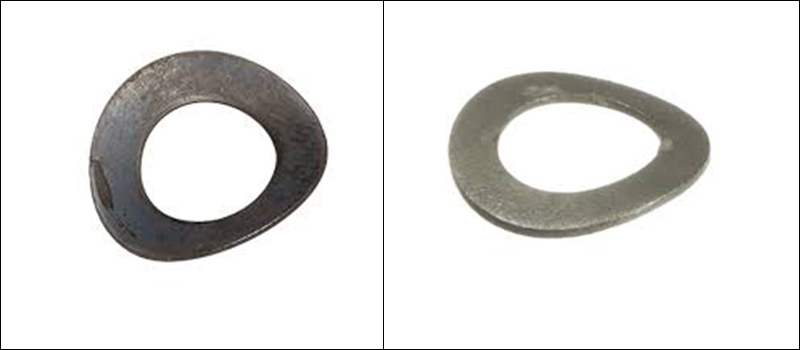

Stainless Steel Curved Spring Washer

【2】Многоизмерни предимства

Като цяло извитата пружинна шайба от неръждаема стомана има следните множество предимства:

（1）Високо използване на пространството: Структурата е компактна, обикновено само 1/3 до 1/2 от тази на традиционните пружини. При някои миниатюрни устройства може да се спести до 50% от аксиалното пространство.

（2）Дълъг живот на умора: По време на процеса на проектиране разпределението на напрежението е равномерно. При подходящо компресиране, неговият живот на умора може да достигне десетки хиляди до милиони цикли.

（3）Еластичният изход е плавен: може да осигури предвидима и почти линейна сила на предварително натоварване в рамките на своя ефективен диапазон на деформация.

（4）Стабилност на механичната реакция: Многослойната структура показва по-равномерна вариационна характеристика, която може ефективно да намали реакциите на вибрации и удари по време на работния процес и да подобри стабилността на работата на механичната система.

(5) Намалява шума чрез поглъщане на вибрационна енергия при движение на частите.

(6) Можете да изберете различни материали, брой вълни и слоеве в зависимост от това, от което се нуждаете – така че работи за всякакви условия.

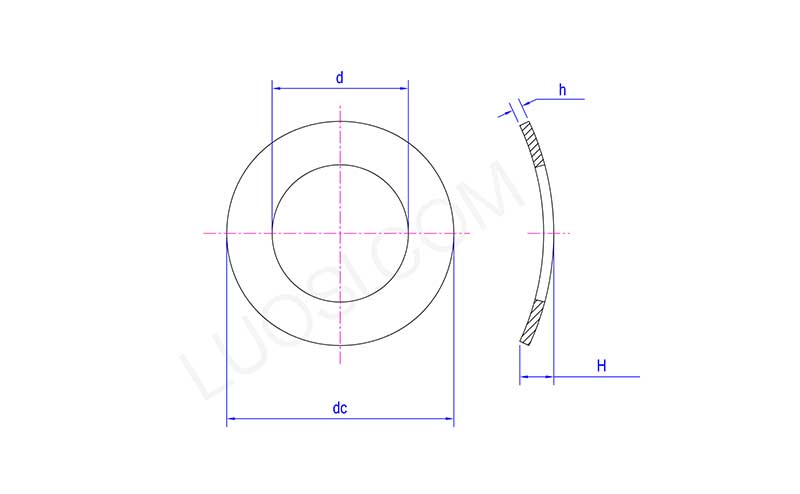

Stainless Steel Curved Spring Washer

пн	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d макс	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc мин	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
постоянен ток макс	4.5	5.5	6	8	10	11	15	18
ч мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H макс	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【3】Основни параметри за избор

(1) Размер на отвора или диаметър на болта – това ви казва какъв размер шайба имате нужда.

(2) Материал – изберете го въз основа на това къде отива. Например, използвайте неръждаема стомана A4 в солена или корозивна среда.

(3) Натоварване – разберете колко предварително натоварване се нуждае от вашето оборудване, след което изберете правилния тип извита пружинна шайба от неръждаема стомана.

(4) Деформация – колко пространство имате, за да се огъне шайбата, ще реши колко трябва да се компресира.

(5) Външен и вътрешен диаметър – те трябва да отговарят точно на монтажния отвор.
