Дълготрайна извита пружинна шайба DIN137A

Дълготрайната извита пружинна шайба DIN137A в инвентара на Xiaoguo® може да бъде предоставена на заинтересовани клиенти безплатно като мостри. Препоръчваме на клиентите първо да тестват пробите, за да се уверят в качеството им, и след това да правят големи поръчки след това, за да спестят време за корекции.

Изпратете запитване

Описание на продукта

Приложение на дълготрайна извита пружинна шайба DIN137A в двигатели и трансмисионни системи

В двигателните и трансмисионните системи дълготрайната извита пружинна шайба DIN137A действа като „убиец на аксиалната хлабина“ и „пазител на силата на предварително натоварване“.

【1】Защо дълготрайните извити пружинни шайби DIN137A са незаменими в двигателите и трансмисионните системи?

（1）Моторите и трансмисиите срещат няколко често срещани проблема:

Топлинно разширение – Когато нещата се нагреят, роторът и валът се разширяват, което променя хлабината на лагерите.

Производствени допуски – Частите не се правят перфектно, така че никога не се подреждат точно. Винаги има малко несъответствие.

Износване – С течение на времето опорните повърхности или шайбите бавно се износват, което създава допълнителни празнини там, където не трябва да има.

Вибрации и шум – Когато частите се движат напред-назад, лагерите започват да издават странни звуци и зъбните колела могат да се блъскат едно в друго.

（2）Решение за дълготрайна извита пружинна шайба DIN137A:

Той използва извита или вълнообразна форма, така че когато го натиснете плоски, той продължава да се натиска назад.

Автоматично компенсиране на промените в клирънса, причинени от гореспоменатите фактори

Винаги поддържайте правилното предварително натоварване на лагерите или зъбните колела, за да предотвратите разхлабване.

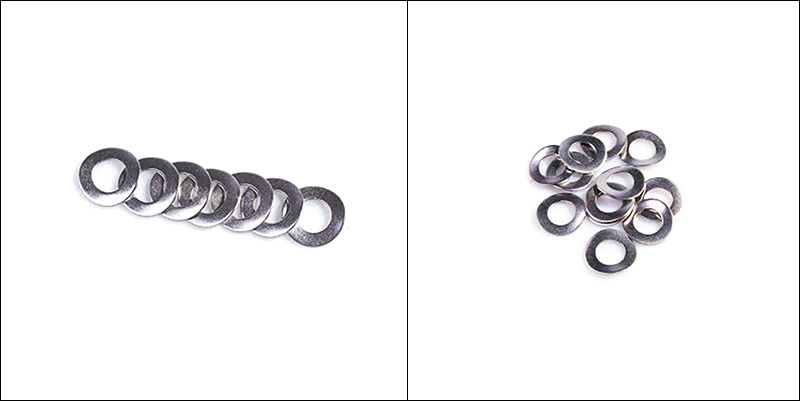

Long Lasting DIN137A Curved Spring Washer

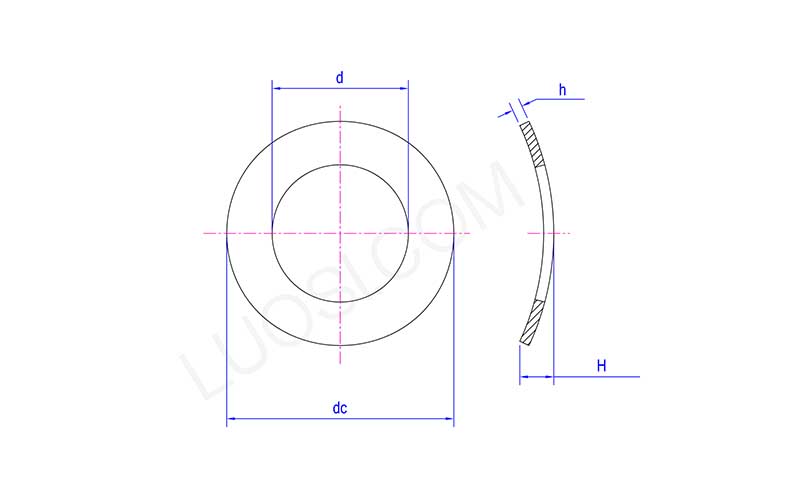

пн	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d макс	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc мин	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
постоянен ток макс	4.5	5.5	6	8	10	11	15	18
ч мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H макс	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【2】 Типични сценарии за приложение

（1）Малък DC мотор

Поставете дълготрайна извита пружинна шайба DIN137A между външния пръстен на лагера и крайния капак.

Елиминирайте аксиалната хлабина на лагера, намалете работния шум и удължете експлоатационния живот на лагера.

(2) Серво мотори

Поставете стабилно предварително натоварване между предните и задните лагери. Помага на ротора да остане по-прецизно на място и намалява вибрациите.

(3) Двигатели на уреди (вентилатори, перални)

Тези вълнови шайби притискат лагерите с приблизително 5 до 20 нютона сила. Това спира лагерите да се движат в корпуса и прави двигателя по-тих.

Long Lasting DIN137A Curved Spring Washer

ЧЗВ

（1）В: Можете ли да направите дълготрайна извита пружинна шайба DIN137A с персонализиран размер, която не е стандартна?

A: Да. Ние можем да променим вътрешния диаметър, външния диаметър, дебелината и височината на кривата въз основа на вашия чертеж или мостра. Можем също да добавим персонализирани маркировки и да направим специално опаковане, ако е необходимо.

(2) В: Ще работи ли в двигатели с висока вибрация или трансмисионни части?

О: Да, върши работа. Той поема вибрации, докато оборудването работи, обработва празнини от топлинно разширение и поддържа болта стегнат с течение на времето.

(3) В: Мога ли да използвам извита пружинна шайба с болт с висока якост (степен 10.9 или 12.9)?

О: Не съвсем - не се препоръчва. Тези шайби работят най-добре с болтове с клас 5,8 или по-нисък.
