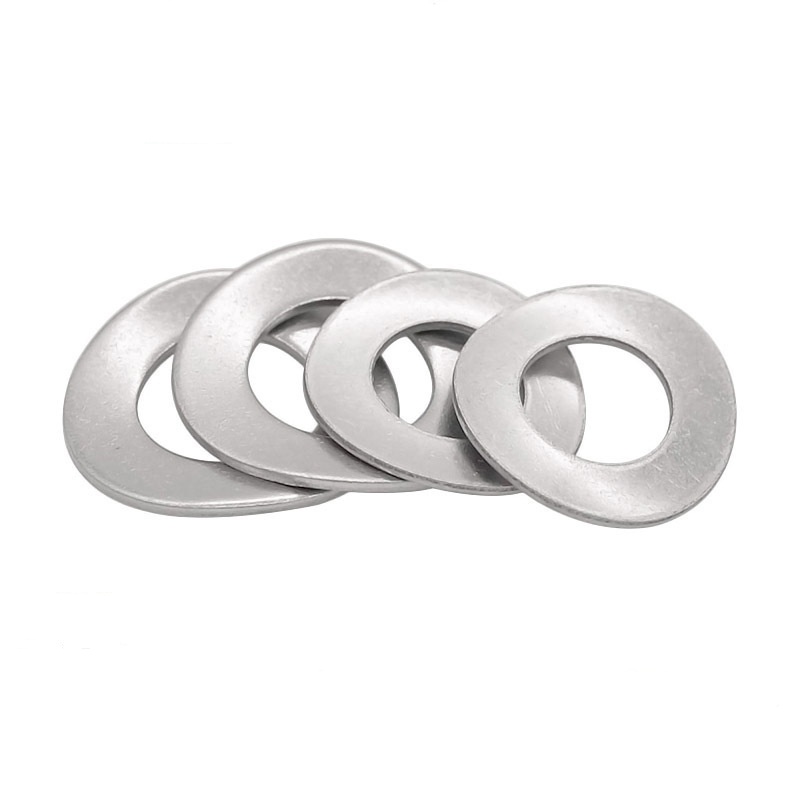

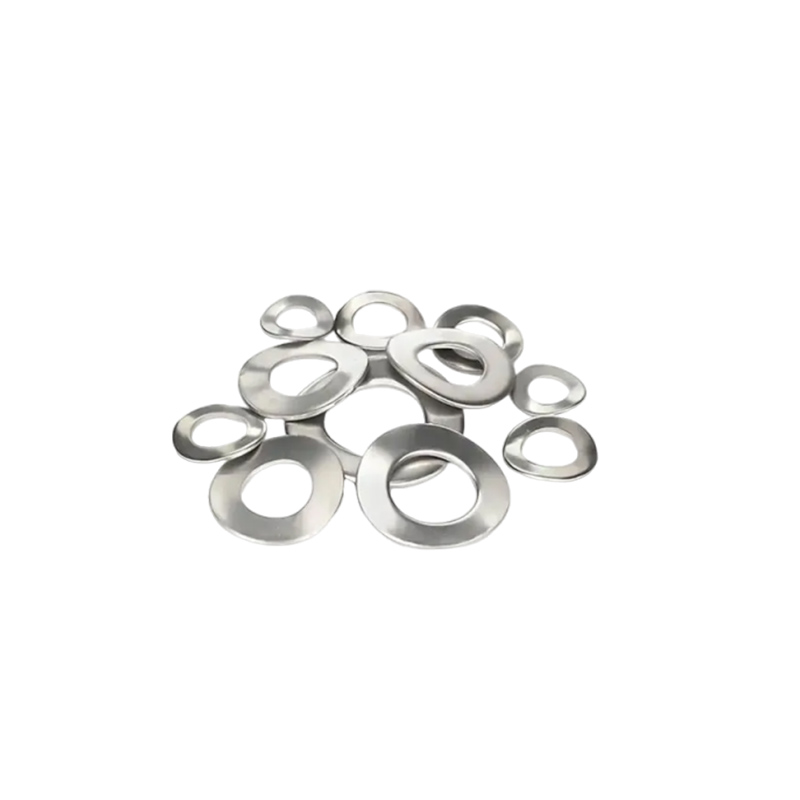

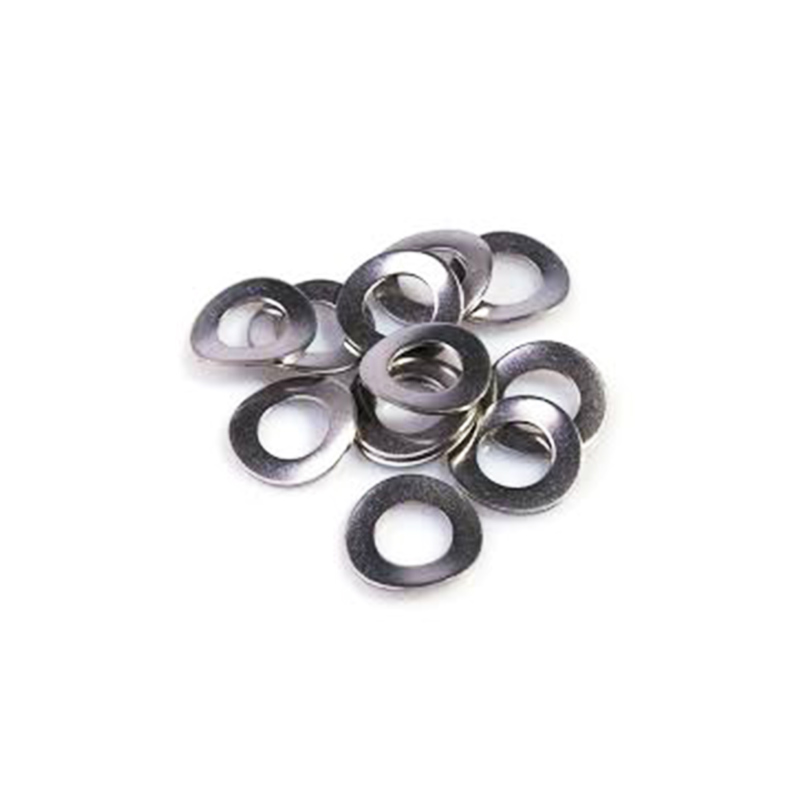

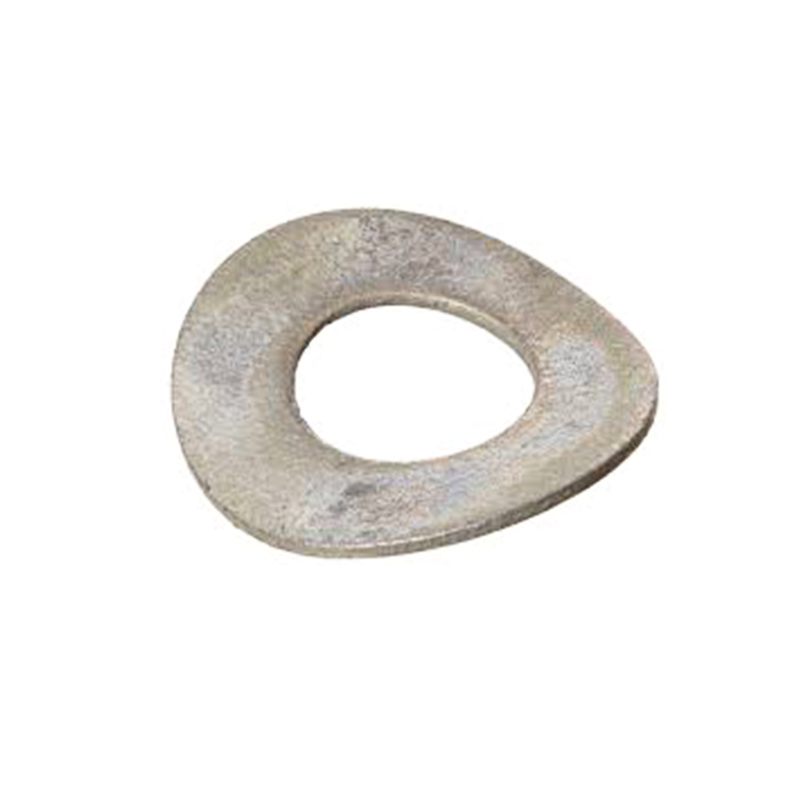

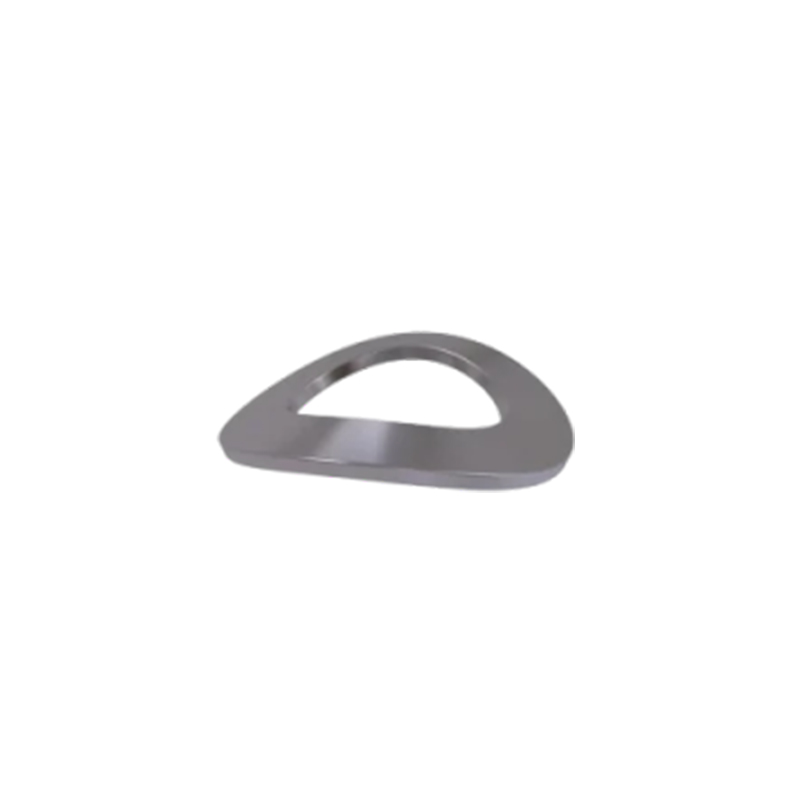

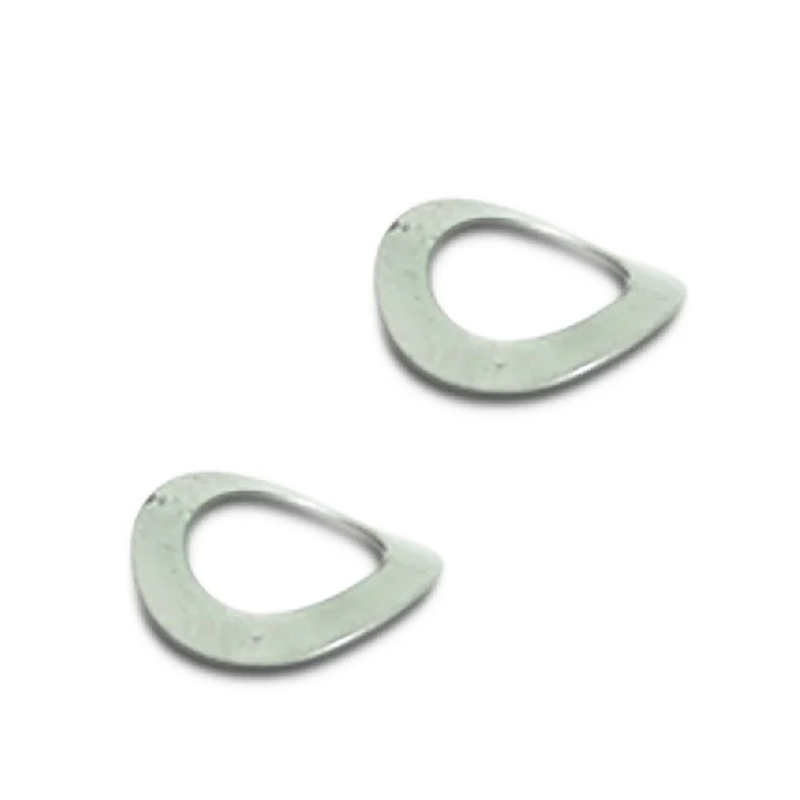

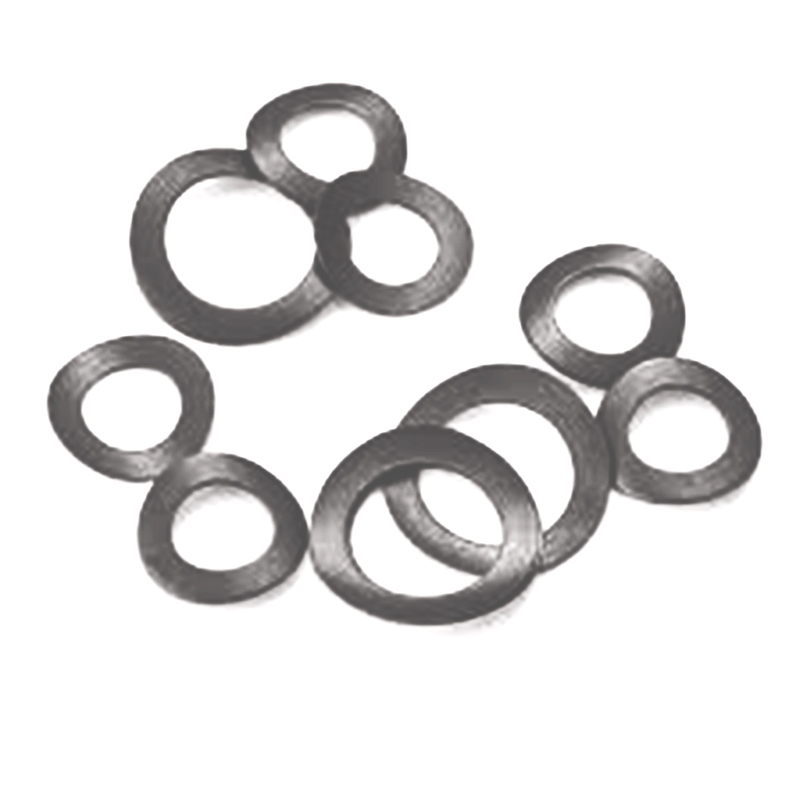

DIN 137A Спецификации Извити пружинни шайби

Принципът на работа на извитите пружинни шайби със спецификации DIN 137A се основава на еластичната деформация на метала.

（1）Свободно състояние (не е инсталиран)

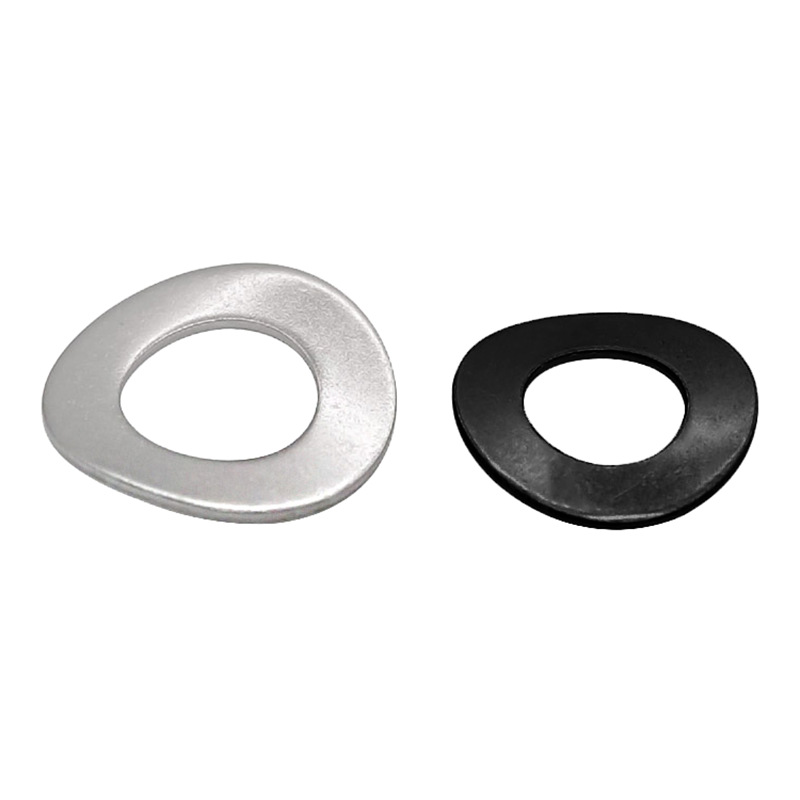

Извитите пружинни шайби със спецификации DIN 137A не са плоски в естественото си състояние, а имат дъгообразна изпъкналост (единична вълна) или множество вълни (множество вълни). По това време той има естествена височина H, която е по-голяма от дебелината t на уплътнението.

（2）Процес на компресия (затягане на болтовете)

Когато болтовете или гайките са затегнати, шайбите се притискат между главата/гайката на болта и детайла. С увеличаването на силата на затягане дъговидната или вълнообразна форма постепенно се сплесква.

По време на процеса на сглобяване и затягане, долната част на болта притиска дъгообразната конструкция плоска, което кара шайбата да генерира еластично напрежение при отскок.

（3）Поддържане на предварително натоварване (работно състояние)

След като извитите пружинни шайби със спецификации DIN 137A са сплескани, те винаги искат да се върнат към първоначалната си дъгообразна форма. Тази възстановяваща сила се преобразува в непрекъснат аксиален натиск, притискащ главата на болта и повърхността на детайла.

След приключване на затягането шайбата поддържа непрекъснато обратно еластично напрежение, като постоянно притиска главата на болта и повърхността на свързания компонент.

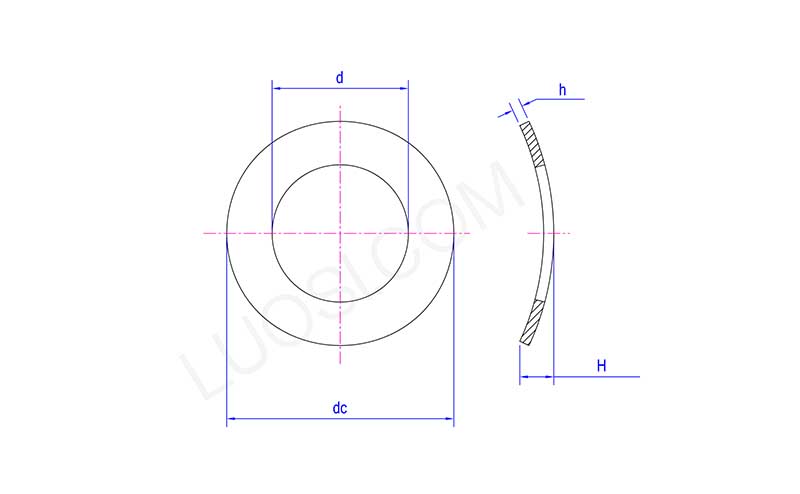

пн	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d макс	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc мин	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
постоянен ток макс	4.5	5.5	6	8	10	11	15	18
ч мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H макс	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Извити пружинни шайби по поръчка на DIN 137A

Xiaoguo® ви позволява да персонализирате DIN 137A спецификации извити пружинни шайби според вашите нужди. Можете да промените размера, броя на вълните, материала, покритието на повърхността или дори опаковката. По този начин всяка шайба отговаря точно на вашия дизайн.

（1）Вътрешен диаметър ID / външен диаметър OD

От M2 до M100 или по-големи, вътрешният и външният диаметър могат да бъдат персонализирани според чертежите.

Прецизни инструменти малък размер (M2–M5), тежки машини голям размер (M36–M100)

（2）Дебелина t

Общ диапазон: 0,3 mm – 3,0 mm. За специални изисквания може да бъде по-тънък или по-дебел.

Когато контролът на натоварването и аксиалното пространство са компактни.

（3）Материали

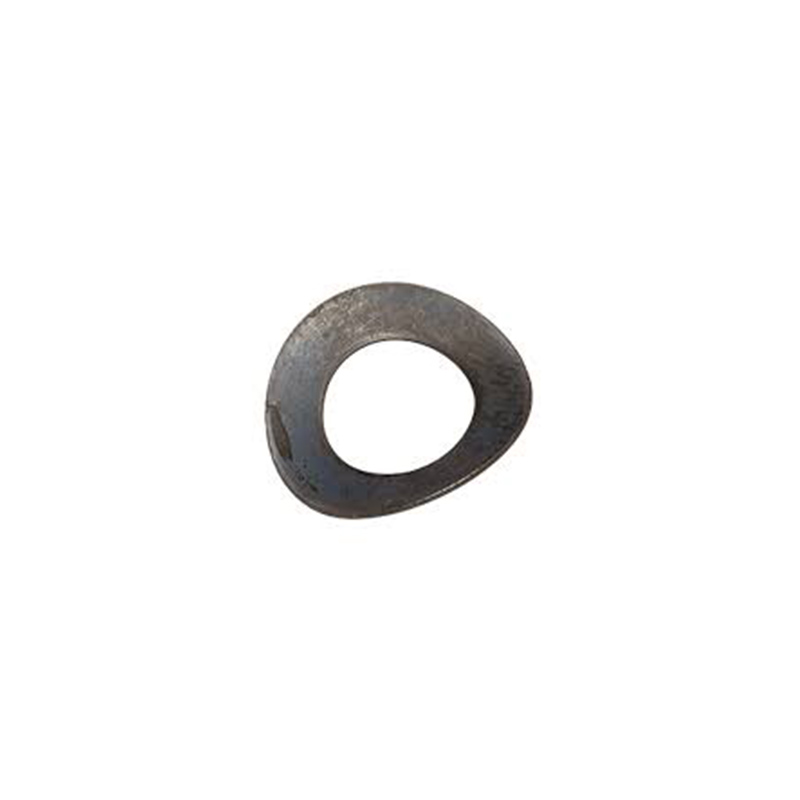

Пружинна стомана, неръждаема стомана A2/A4, 17-7 PH, фосфорен бронз, берилиева мед, Inconel и др.

Обикновена висока еластичност, устойчива на ръжда, висока температура/взривобезопасна/немагнитна

（4）Повърхностна обработка

Поцинковане, покритие Dacromet, почерняване, фосфатиране, никелиране, пасивиране, пасивиране с тривалентен хром и др.

Антиръжда, смазване, изолация, подобряване на коефициента на триене

（5） Опаковка

Найлонови торбички + хартиени кутии, персонализирани етикети, смесени комплекти за опаковане, малки кутии за търговия на дребно, баркодове на външни кутии и др.
