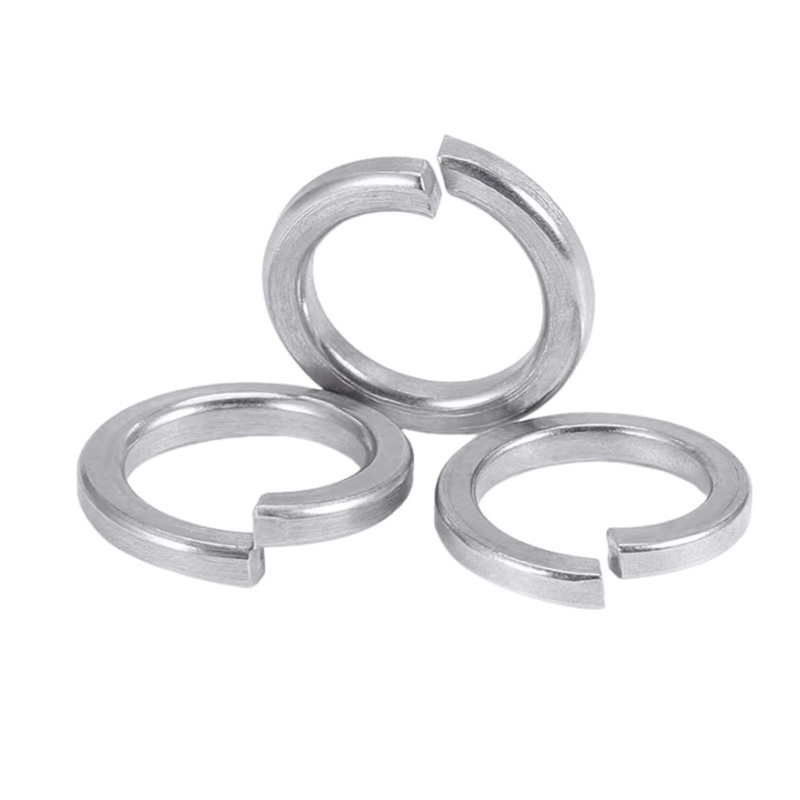

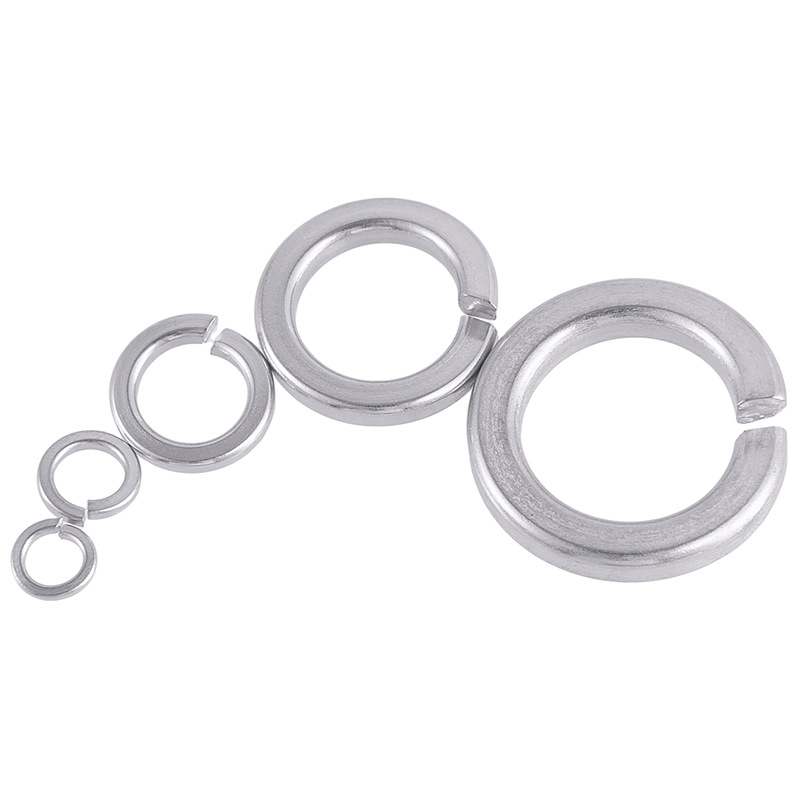

Заключваща шайба с висока яка

Заключващата шайба Xiaoguo® с висока яка на склад се монтира лесно. Те не изискват допълнителни специални инструменти по време на употреба, имат ниска оперативна трудност, бързо се възприемат от работниците и са удобни за поддръжка.

Изпратете запитване

Описание на продукта

Заключващите шайби с висока яка не са с еднакъв дизайн. Те обикновено се персонализират според различни изисквания и има няколко вида. Ето петте често срещани вида:

（1）Стандартен тип с един пръстен (най-често срещаният, DIN 127 / GB 93)

Традиционната отворена спирална пружинна шайба, състояща се от метален пръстен с отвор. Подходящ за повечето приложения против разхлабване с ниско до средно натоварване, а също така е най-разпространената и широко използвана заключваща шайба с висока яка на пазара.

（2）Двоен пръстен за тежък режим (DIN 128)

Има две халки, с една повече от стандартната. Има по-голяма еластичност и по-добра устойчивост на вибрации. Използва се в тежки машини, шасита на превозни средства и зони с висока вибрация.

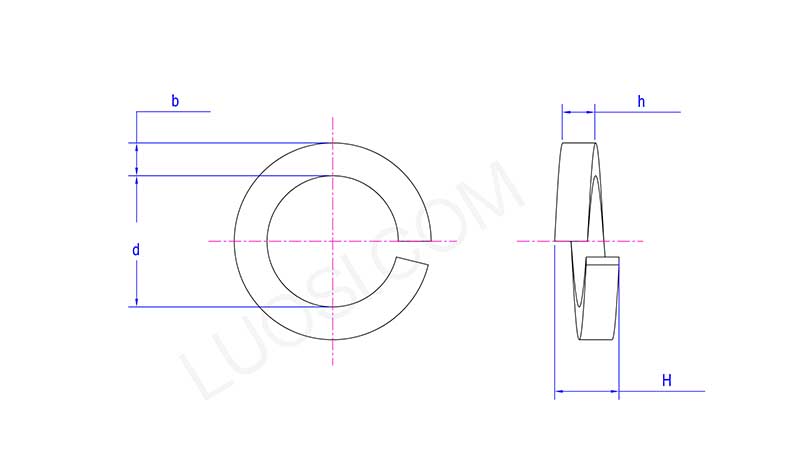

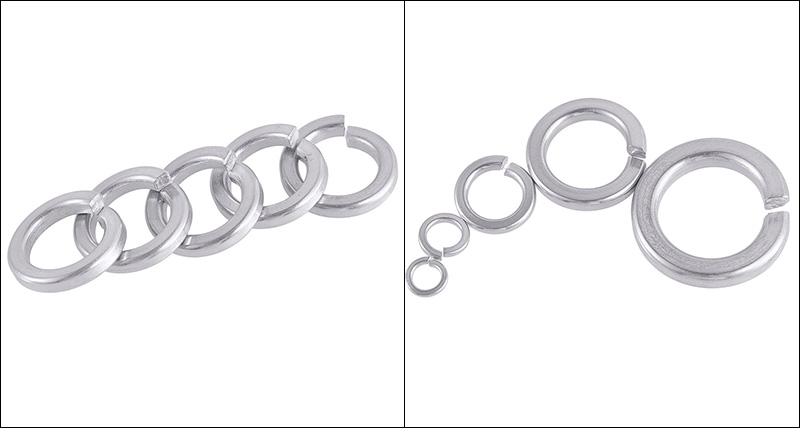

High Collar Lock Washer

пн	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d мин	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d макс	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ч мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ч мин	9	10	11	12	13.6	15	17	18	20	21	22
H макс	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

（3）Вълнообразни пружинни шайби

Те не са спираловидни, а имат вълнообразна форма с няколко върха и долини. Те се използват на места, където пространството е изключително ограничено, но все пак се изисква еластичност, като например прилагане на предварително налягане върху лагерите.

（4）Дисковидна пружинна шайба (шайба Belleville)

Формата му е конична, наподобяваща чинийка. Той може да издържи на изключително високо налягане и се използва на места, изискващи високоякостна пружинна компенсация, като термично разширение и свиване, компенсация на износване и др.

（5）Зъбчата заключваща шайба (вътрешни зъби / външни зъби, DIN 6797 / DIN 6798)

Има назъбвания около ръба и се захапва в повърхността на детайла след затягане, осигурявайки отлични характеристики против приплъзване. Използва се главно в области, изискващи електрическа проводимост (като заземителни проводници) или за предотвратяване на разхлабване на малки винтове.

Общи материали

Заключващата шайба с висока яка се нуждае от добра еластичност и способност да поддържа еластичност. Ето защо изборът на материали е много важен. Ето някои често срещани видове материали:

Пружинна стомана (65Mn / 70 стомана / 82B)

Често срещан материал с най-висок процент поръчки, предлагащ добра стойност за парите и отлична еластичност. 65Mn е най-често използваният материал за заключваща шайба с висока яка, с твърдост, обикновено варираща от 42 до 50 HRC (приблизително 420 до 510 HV). Тази твърдост е достатъчна, за да поддържа еластичност, като същевременно е малко вероятно да се счупи.

Неръждаема стомана SUS304 / SUS316

Неръждаемата стомана 304 се използва главно във влажни, външни или зони с изисквания за почистване (хранително оборудване, медицински устройства). Неръждаемата стомана 316 е по-устойчива на корозия с хлоридни йони и се използва в морското инженерство и химическата промишленост.

Въглеродна стомана (08F / 10# / 45#)

Използва се за нисконатоварени, некритични части; еластичната повърхностна обработка изисква поцинковане за предотвратяване на ръжда.
