Шестоъгълни гайки за заваряване

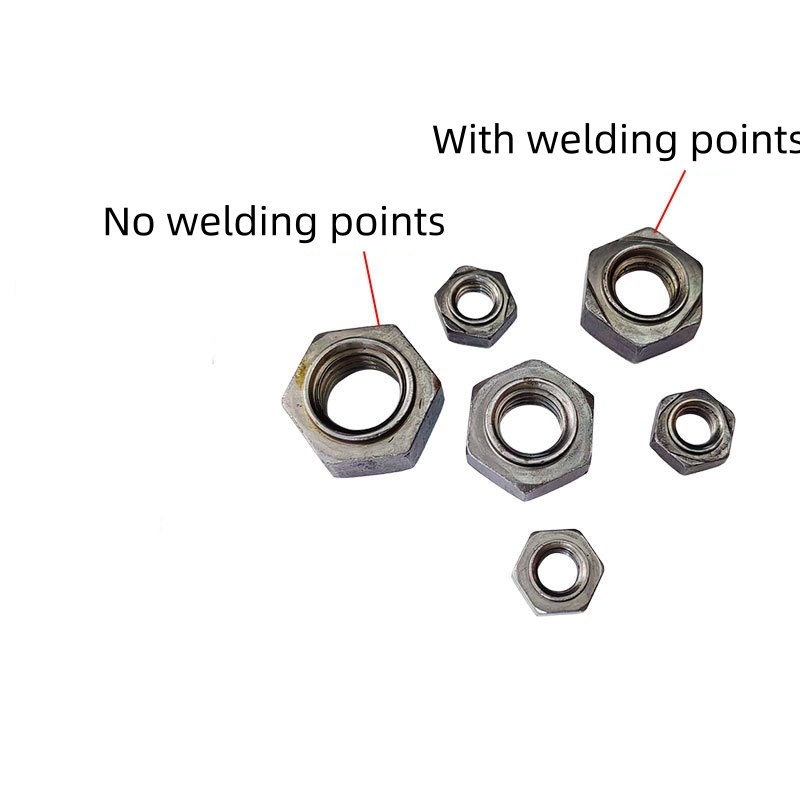

Заваръчните точки на Xiaoguo® Hexagon Welding Nuts имат превъзходна антикорозионна производителност в сравнение с резбовите крепежни елементи след преминаване на повърхностна обработка. Могат да се използват в различни работни среди. Специализираните продукти могат да бъдат персонализирани при поискване.

Изпратете запитване

Описание на продукта

Структурата на водещия щифт на шестоъгълните гайки за заваряване се отнася до добавяне на повдигнат позициониращ водещ щифт (пилот) в центъра на долната повърхност на гайката. В сравнение с обикновените заваръчни гайки без водещи щифтове, структурата с водещи щифтове има следните пет основни предимства:

（1）Прецизно позициониране за предотвратяване на отклонение при заваряване

Водещите щифтове се вкарват в предварително пробитите отвори за позициониране на детайла, като се постига концентрично позициониране на гайката и отвора, като по този начин се избягва отклонение при заваряване или накланяне на гайката, причинено от грешки в позиционирането.

（2） Предотвратяване на заваръчната шлака и защита на чистотата на резбата

По време на съпротивително точково заваряване се получава малко количество метални пръски. Водещият щифт се простира в отвора на детайла, образувайки физическа бариера, която ефективно предотвратява навлизането на пръскащия материал в отвора за резба. Резбите остават чисти след заваряване.

Hexagon Welding Nuts

（3）Подходящ за автоматизирани производствени линии

Структурата на направляващия щифт е удобна за вибрационната маса за автоматично сортиране и подаване на материали. Водещият щифт може да служи като ориентир за позициониране и когато се комбинира с механична ръчна или автоматична заваръчна машина, позволява високоскоростно и прецизно заваряване.

（4）Подобрете последователността на заваряване

Водещите щифтове гарантират, че позицията на заваряване на всяка шестоъгълна заваръчна гайка е напълно последователна, елиминирайки произволни грешки, причинени от ръчно поставяне или позициониране на електрода. Стабилността на заваръчните параметри също е по-добра.

（5）Намалете общите разходи

Въпреки че цената на една част на резбовата гайка със задържащ щифт е малко по-висока от тази на типа без резба, тя елиминира процесите на почистване на резба след заваряване и регулиране на позицията, намалявайки процента на скрап и разходите за преработка. При масовото производство общата цена всъщност е по-ниска.

Hexagon Welding Nuts

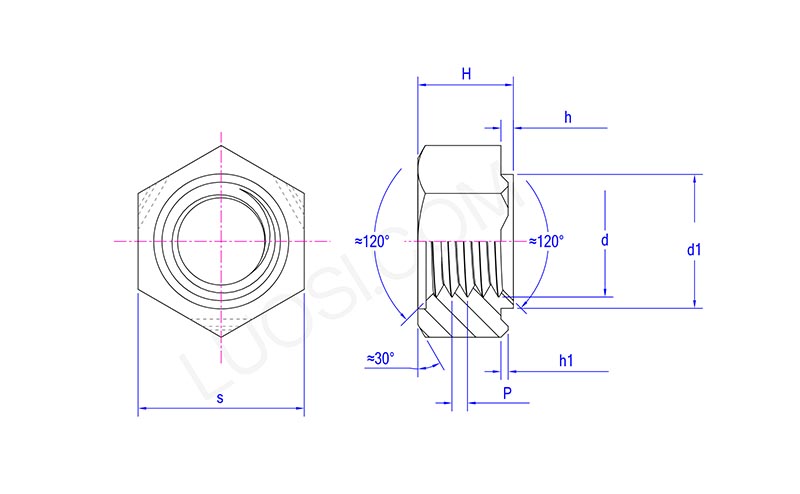

пн	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1,25\|1,75
s макс	11	11	13	15	17	19
s мин	10.57	10.57	12.57	14.57	16.57	18.48
H макс	5	5	6	7.5	9	11
ч мин	4.7	4.7	5.7	7.14	8.64	10.57
d1 макс	6.9	6.9	8.9	10.9	12.9	14.9
d1 мин	6.7	6.7	8.7	10.7	12.7	14.7
h макс	0.8	0.8	0.8	0.8	1.2	1.2
ч мин	0.6	0.6	0.6	0.6	1	1
h1 макс	0.5	0.5	0.5	0.5	0.7	0.7
ч1 мин	0.3	0.3	0.3	0.3	0.5	0.5

Поддръжка на резба

（1）Когато сглобявате болтовете: Първо, завийте ръчно на 2 до 3 оборота. След като потвърдите подравняването, използвайте инструмент, за да ги затегнете, за да предотвратите неправилно подравняване и повреда на резбите.

（2）Контрол на въртящия момент: Не превишавайте препоръчителния въртящ момент за шестоъгълните гайки за заваряване (напр. гайки M8 ≤ 30 N·m). Избягвайте напукване на заваръчните точки или разхлабване на резбата.

（3）Бравене на запушване на резби: Ако пръски от заваряване попаднат в резбите, може да се използва кран, за да ги почистите. По време на работа дръжте крана перпендикулярен на гайката и го вкарайте бавно.

（4）Разхлабена гайка: Не може да се ремонтира. Той трябва да бъде заварен отново с нови шестоъгълни заваръчни гайки в първоначалното си положение или наблизо.
