DIN 929 шестостенни заварени гайки

Като китайски доставчик, Xiaoguo® винаги предлага висококачествени шестоъгълни заварени гайки DIN 929 с изключително висока якост на свързване и здрава структура. Точките за заваряване няма да се разхлабят поради вибрации и са подходящи за оборудване с чести вибрации. Преди да закупите, можете да кандидатствате за получаване на безплатни мостри за тестване.

Модел:JIS B1196-1.1-1982

Изпратете запитване

Описание на продукта

Стандартът, дефиниран от DIN 929 за шестоъгълни заварени гайки DIN 929, определя спецификациите за груби и фини резби за M3 до M16 и ясно определя ключовите размери, включително ширината на ръба и височината на гайката. Тези гайки са предимно с прецизност от клас А и обикновено са направени от стомана с въглеродно съдържание не повече от 0,25%. Те могат да се използват заедно с болтове с различни степени на производителност.

（1）Таблица с размери на метрична груба резба (единица: mm)

Спецификация на резбата d1	Стъпка П	Максимална ширина на противоположните страни s (макс.)	Максимална височина на гайката m (макс.)	Минимална ширина на диагонала e (мин.)	Тегло на хиляда парчета (kg)
М3	0.5	7.5	3	8.15	0.78
M4	0.7	9	3.5	9.83	1.13
M5	0.8	10	4	10.95	1.73
M6	1	11	5	12.02	2.5
M8	1.25	14	6.5	15.38	5.27
M10	1.5	17	8	18.74	9.58
M12	1.75	19	10	20.91	13.7

DIN 929 Hexagon Weld Nuts

（2）Спецификация на фина нишка

За приложения, изискващи по-прецизни настройки, DIN 929 шестоъгълни гайки за заваряване също поддържат метрични винтове с фина резба, като спецификациите варират от диаметър от 8 mm до 16 mm. По-долу са комбинациите от диаметри и стъпки за избираемите винтове с фина резба:

M8: Стъпката на фината резба е 1 мм (стандартната груба резба е със стъпка 1,25 мм).

M10: Стъпката на фината резба може да бъде 1 мм или 1,25 мм (стандартната груба резба е 1,5 мм).

M12: Стъпката на фината резба може да бъде избрана като 1,25 mm или 1,5 mm (стандартната груба резба е 1,75 mm).

M14 / M16: Осигуряват резби с фина стъпка от 1,5 mm.

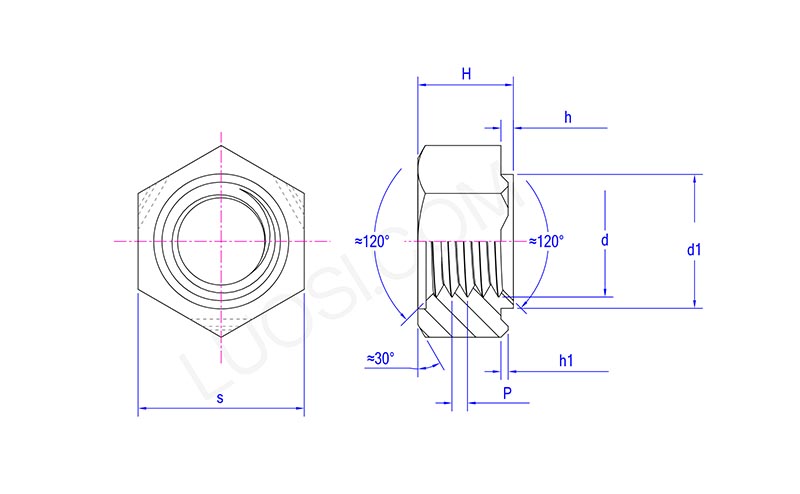

DIN 929 Hexagon Weld Nuts

пн	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1,25\|1,75
s макс	11	11	13	15	17	19
s мин	10.57	10.57	12.57	14.57	16.57	18.48
H макс	5	5	6	7.5	9	11
ч мин	4.7	4.7	5.7	7.14	8.64	10.57
d1 макс	6.9	6.9	8.9	10.9	12.9	14.9
d1 мин	6.7	6.7	8.7	10.7	12.7	14.7
h макс	0.8	0.8	0.8	0.8	1.2	1.2
ч мин	0.6	0.6	0.6	0.6	1	1
h1 макс	0.5	0.5	0.5	0.5	0.7	0.7
ч1 мин	0.3	0.3	0.3	0.3	0.5	0.5

Избор на материал

Изборът на материал за DIN 929 шестоъгълни гайки за заваряване пряко влияе върху техните заваръчни характеристики, механична якост, устойчивост на корозия и цена.

（1）Ефективност на заваряване

За съпротивително точково заваряване съдържанието на въглерод в материала на гайката трябва да бъде ≤ 0,25%. В противен случай има вероятност да се появят пукнатини или крехки счупвания в зоната, засегната от топлината на заваряване.

Нисковъглеродната стомана е най-добрият избор, тъй като има широк заваръчен прозорец, по-малко пръски и стабилен заваръчен елемент.

При заваряване на средно въглеродна стомана/легирана стомана (като 35K, 40Cr), е необходимо да се контролират стриктно параметрите (ток, време, скорост на охлаждане). В случай на необходимост трябва да се използва предварително загряване или бавно охлаждане.

Неръждаемата стомана има добра заваръчна производителност, но трябва да бъде съчетана с основния материал от неръждаема стомана и трябва да се използват специфични електроди.

（2）Изисквания за механична якост

Клас 4.8 / 6.8 (нисковъглеродна стомана): Подходящ за общи връзки от ламарина и неносещи зони.

Клас 8.8 / 10.9 (средно въглеродна стомана/легирана стомана): Подходящ за конструкции, които трябва да издържат на значително напрежение или вибрации (като шаси на автомобил, седалки).

A2-70 / A4-70 (неръждаема стомана): Якостта варира между степен 6,8 и степен 8,8, способна да отговори на повечето изисквания за средно натоварване.

（3）Устойчива на корозия среда

Вътрешна суха среда: Нисковъглеродна стомана + електро-поцинковане е достатъчно.

Устойчивост на външна влага: нисковъглеродна стомана + горещо поцинковане или покритие Dacromet.

Високо солен спрей / морска среда: Неръждаема стомана 316 (A4-70) или 304 (A2-70) с пасивираща обработка.

Храна/Здраве: Неръждаема стомана 304 в естествения си цвят.

（4）Контрол на разходите

Цената на нисковъглеродната стомана е най-ниска, докато цената на неръждаемата стомана е приблизително 2 до 3 пъти по-висока от тази на нисковъглеродната стомана.

Въпреки че отговарят на изискванията за производителност, трябва да се предпочитат шестоъгълни заварени гайки с ниско съдържание на въглеродна стомана DIN 929, за да се намалят разходите за доставка.
