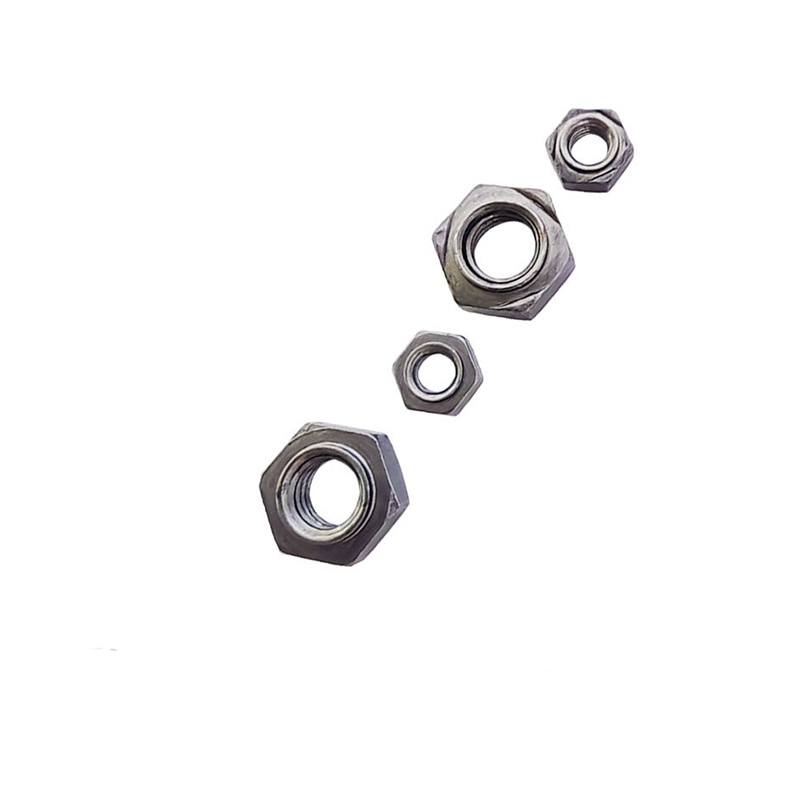

Шестостенни гайки за заваряване

Купете незабавно шестостенни заварени гайки Xiaoguo®. Тези гайки имат три равномерно разпределени заваръчни издатини в долната част. Токът е концентриран, заваръчната сърцевина е стабилна и гайките никога няма да се разхлабят след заваряване. Това ефективно предотвратява проблема с отклонението на гайката по време на процеса на заваряване.

Модел:JIS B1196-1.1-1982

Изпратете запитване

Описание на продукта

Гайките за шестостенна заварка са вид специализиран крепеж, който отговаря на стандарта DIN 929. Те имат шестоъгълна форма и три заваръчни издатини в долната част (някои с позициониращи щифтове). Те са трайно фиксирани към метални листове чрез съпротивително точково заваряване и осигуряват отвор с вътрешна резба с висока якост за последващи болтови връзки. Основната им характеристика е, че никога не се разхлабват след заваряване. Гайките за заваряване са широко използвани в индустрии като автомобили, метални листове и форми. Те се използват и на места, където не могат да се използват обикновени гайки или където се изисква здрава и постоянна резбова връзка, служеща като фиксирана точка на свързване с вътрешна резба.

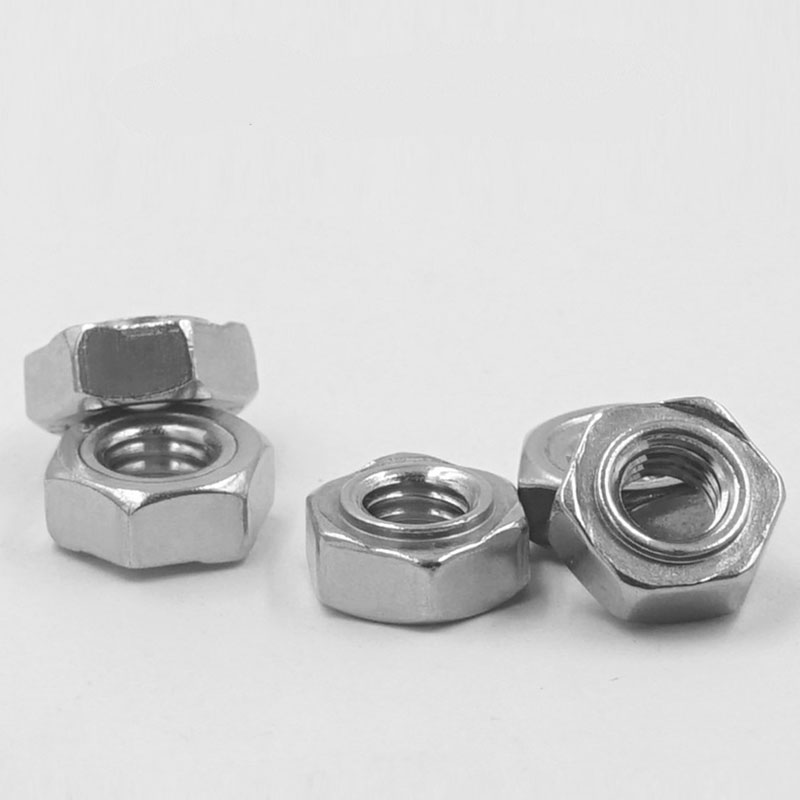

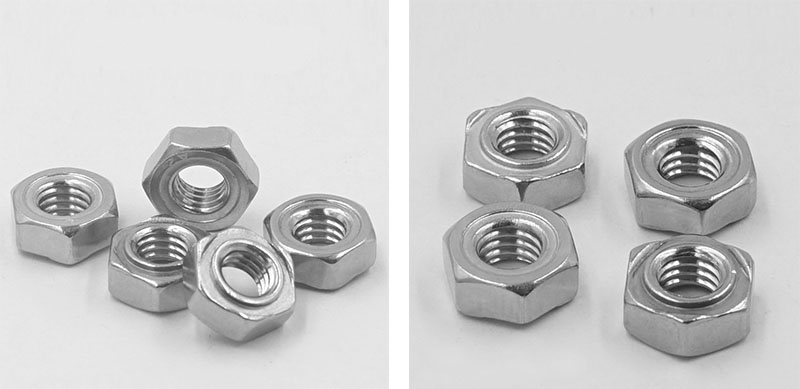

Hex Weld Nuts

Структурни характеристики

Структурният дизайн на шестоъгълната гайка за заваряване е съсредоточен около три ключови цели: надеждност на заваряване, точност на позициониране и лесно сглобяване.

【1】 Шестоъгълна форма

（1）Форма: Правилен шестоъгълник. Размерите на противоположните страни отговарят на стандарта DIN 929. Може да се затегне с помощта на обикновен отворен или гаечен ключ, без да са необходими специални инструменти.

（2）Ширина на противоположната страна: Различните спецификации имат различни размери. Например M6 е 11 mm, M8 е 14 mm, а M10 е 17 mm. Осигурете достатъчно контактна площ за гаечния ключ.

（3）Обща височина: Обикновено 0,8 до 1,0 пъти номиналния диаметър на резбата. Осигурете дължината на захващане на резбата и осигурете здравина на връзката.

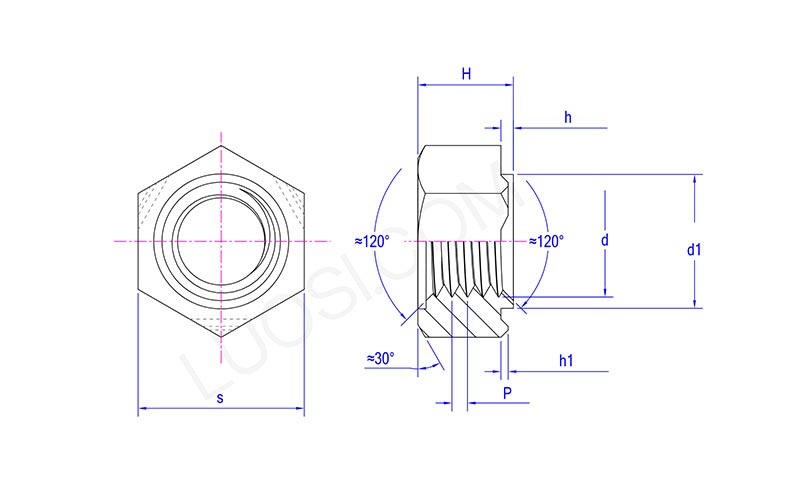

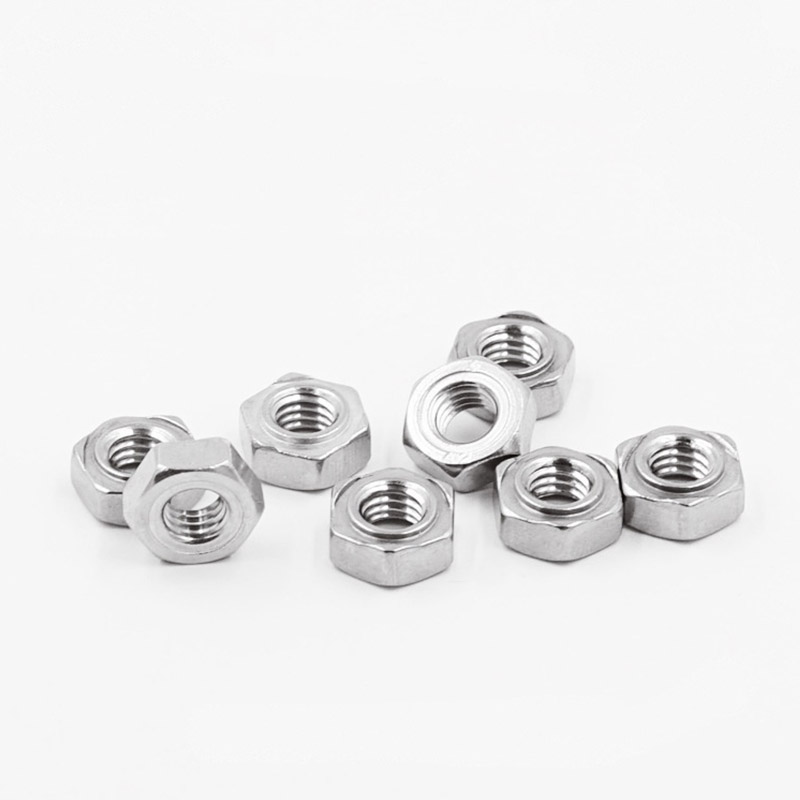

Hex Weld Nuts

пн	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1,25\|1,75
s макс	11	11	13	15	17	19
s мин	10.57	10.57	12.57	14.57	16.57	18.48
H макс	5	5	6	7.5	9	11
ч мин	4.7	4.7	5.7	7.14	8.64	10.57
d1 макс	6.9	6.9	8.9	10.9	12.9	14.9
d1 мин	6.7	6.7	8.7	10.7	12.7	14.7
h макс	0.8	0.8	0.8	0.8	1.2	1.2
ч мин	0.6	0.6	0.6	0.6	1	1
h1 макс	0.5	0.5	0.5	0.5	0.7	0.7
ч1 мин	0.3	0.3	0.3	0.3	0.5	0.5

【2】Издатини за заваряване на дъното

（1）Количество: 3 броя (равномерно разпределени на 120°). Три точки определят равнина, гарантираща, че шестостенната заваръчна гайка е в сигурен контакт с основния материал. Дори ако повърхността на обработвания детайл е леко неравна, все още може да се гарантира надеждно заваряване.

（2）Позиция: На ръба на долната повърхност, за подобряване на стабилността при заваряване.

（3）Форма: Сферична или конична горна част, с гладка горна част. По време на електросъпротивително заваряване токът е концентриран и дава приоритет на топенето, за да образува ядро.

（4）Височина: 0,5 - 1,0 mm (специфичните стойности зависят от спецификацията и дебелината на плочата). Осигурете плътен контакт с основния материал и осигурете достатъчен обем на топене.

【3】Направляващ щифт за позициониране (пилот, опционална структура)

（1）Диаметър на водещия щифт: По-малък от предварително пробития отвор на детайла (напр. M8 за φ9,6 mm или φ11,6 mm)

（2）Височина на водещия щифт: 1,5 ~ 2,5 mm (избира се според дебелината на дъската)

【4】Вътрешна резба

（1）Спецификации на резбата: метрична груба резба M3 до M16 (налична фина резба), Imperial UNC 1/4″ до 5/16″

（2）Точност на резбата: 6H (метрична), 2B (имперска)

（3）Дължина на резбата: Осигурете достатъчна дължина на захващане на резбата

（4）Ориентация на резбата: Входният край може да има скосяване
