Тежки разделителни шайби

Мострите на тежките разделителни шайби, предоставени от Xiaoguo®, могат да отговорят на различните стандарти на всеки клиент със съответните спецификации. Материалът също не е задължителен и те могат да се прилагат в повечето индустрии със силна гъвкавост.

Изпратете запитване

Описание на продукта

При избора на материал за тежки разделителни заключващи шайби трябва да се имат предвид три основни фактора: средата на използване (независимо дали е влажна или корозивна), степента на якост на болта и цената.

（1）Най-често използваният материал: въглеродна стомана (пружинна стомана) + повърхностна обработка

Стандартният материал за тежките разделителни заключващи шайби е пружинна стомана (като стомана 65Mn, 70, C67S), която има добра еластичност и висока твърдост (HRC 42–50). Голата стомана обаче е склонна към ръжда, така че почти всички от тях се подлагат на повърхностна обработка.

Повърхностна обработка	Подходящи сценарии	Предимства

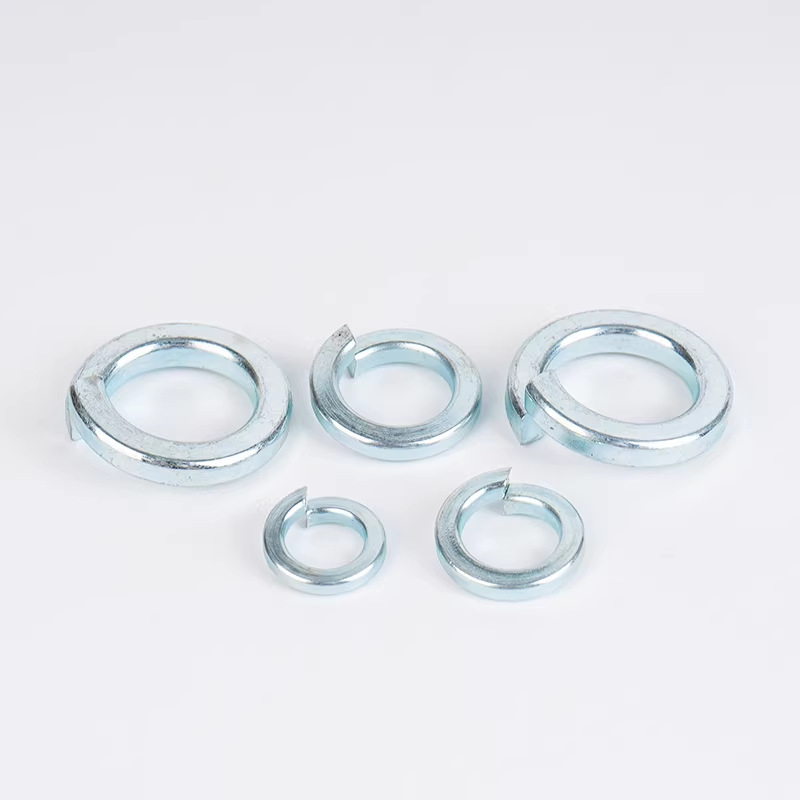

Поцинкована (жълт цинк / синьо-бял цинк)	Вътрешна суха среда, обща индустрия	Най-евтиният, с добра гъвкавост

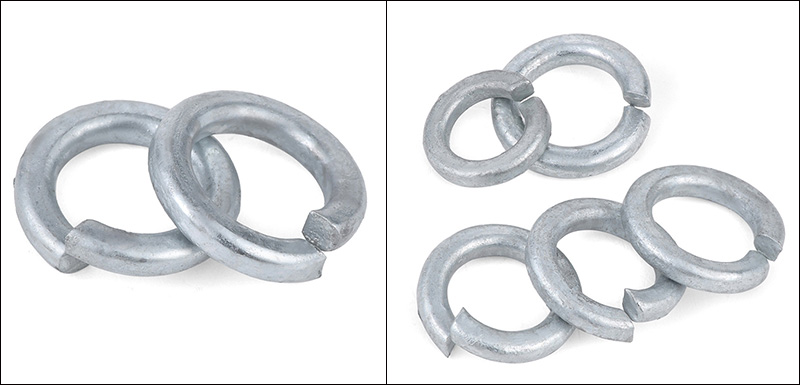

Dacromet (цинково-алуминиево покритие)	На открито, шаси на превозно средство, среда с висока влажност и високо съдържание на сол	Без водородна крехкост, солен спрей 500–1000+ часа
Механично поцинковане	Високоякостни болтове (клас 10,9/12,9)	Без водородна крехкост, равномерно покритие

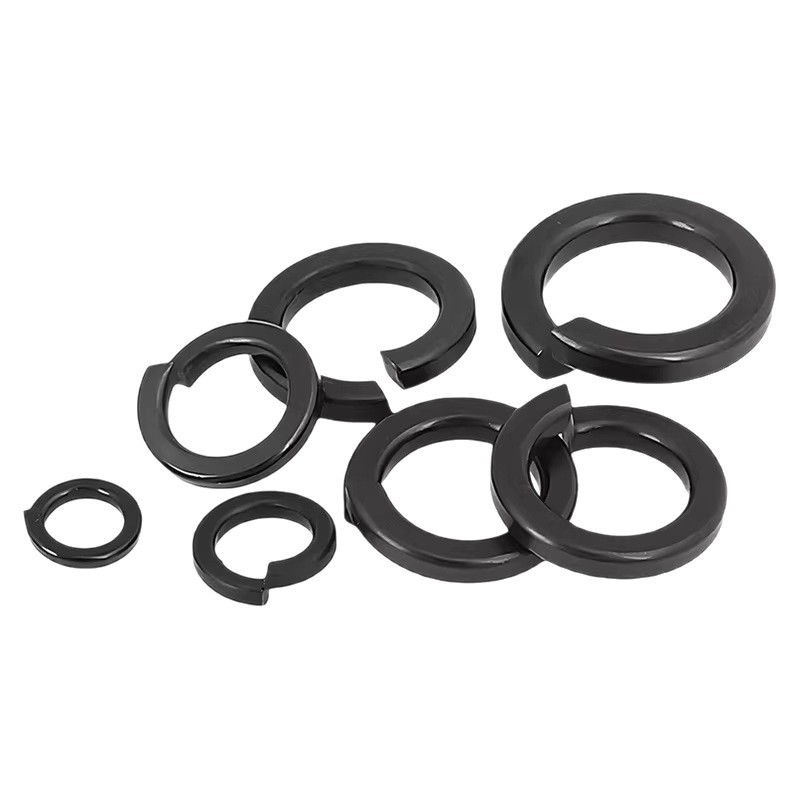

Черен оксид	Прецизна сглобка, сушене на закрито, черен на вид	Без водородна крехкост, почти без промяна в размерите
Фосфатиране	За приложения, изискващи смазване или покритие	Без водородна крехкост, отличен капацитет за съхранение на масло

（2）Материал от неръждаема стомана (приоритет за предотвратяване на ръжда)

Ако тежките разделителни шайби ще влязат в контакт с вода, влажен въздух, химикали или солен спрей, просто изберете неръждаема стомана.

Материал	Устойчивост на корозия	Приложима среда	цена
A2 (304 неръждаема стомана)	Обща устойчивост на корозия	Обичайно за влажни среди, на открито и хранително оборудване	Среден
A4 (316 неръждаема стомана)	Устойчив на хлоридни йони (солена вода, морски бряг, химическа промишленост)	Офшорни платформи, кораби, химически заводи	високо

（3）Степен на якост на болта

Твърдостта на тежките разделителни шайби трябва да съответства на тази на болта. Прекалено меката шайба ще бъде смачкана, докато твърде твърдата може да повреди болта.

（4）Специална среда

①При високи температури (>300°C), обикновената пружинна стомана губи своята еластичност. В този случай използвайте топлоустойчиви сплави (като Inconel) или дискови шайби или изобщо не използвайте шайби.

②При изключително ниски температури (-50°C и по-ниски) конвенционалната въглеродна стомана става крехка. Следователно трябва да се избере неръждаема стомана A2/A4.

③В близост до силни магнитни полета не могат да се използват феромагнитни материали (обикновена въглеродна стомана). Вместо това изберете месинг или неръждаема стомана (със слаб магнетизъм).

④За проводимост изберете уплътнение за заключване на зъбите (външни зъби/вътрешни зъби), изработено от неръждаема стомана или галванизирана въглеродна стомана.

⑤Храни/лекарства, неръждаема стомана A2 или A4, обработка с пасивиране

ЧЗВ

（1）Какви са основните предимства на тежките разделителни шайби в сравнение със стандартната разделена шайба?

Предимството е в по-голямата му товароносимост и издръжливост. Външният му диаметър е по-голям, дебелината му е по-дебела и зоната на лагеруване е по-широка, което му позволява да издържи на по-висок въртящ момент на затягане.

（2）Може ли да се използва заедно с високоякостни болтове от клас 10.9 и 12.9?

Да, но има ограничения и не се препоръчва.

（3）Могат ли да се използват повторно тежки шайби?

Силно се препоръчва да не се използва повторно. Тъй като тежкото уплътнение е претърпяло значителна деформация по време на първия си монтаж, а острите му ръбове са износени и повредени.

（4）Защо се предпочита да се използва при оборудване с висока вибрация?

Защото е специално проектиран да издържа на силни вибрации, удари и високи динамични натоварвания.

（5）Необходимо ли е да използвате плоската шайба заедно, когато инсталирате?

По принцип не е необходимо. Шайбата първоначално е проектирана да свързва директно повърхностите от двете страни, за да постигне ефект на заключване. Поставянето на плоска шайба в средата би попречило на нормалното й заключване и може да причини по-лесното й разхлабване.

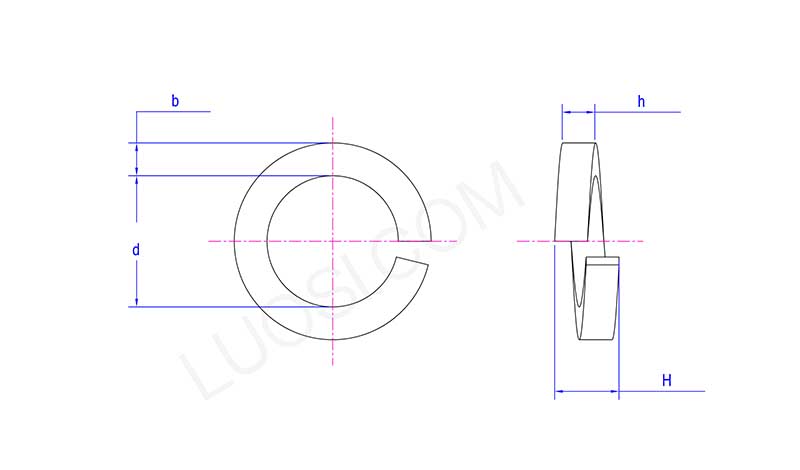

Heavy Split Lock Washers

пн	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d мин	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d макс	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ч мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ч мин	9	10	11	12	13.6	15	17	18	20	21	22
H макс	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
