DIN137A извита пружинна шайба

Извитата пружинна шайба DIN137A, произведена от Xiaoguo® Factory, има уникален дизайн. Този дизайн може да осигури стабилна аксиална сила на предварително натоварване между компоненти като лагери, да елиминира аксиалната хлабина, да предотврати разклащането на шайбите и по този начин да избегне повлияване на цялостната употреба.

Изпратете запитване

Описание на продукта

Извитата пружинна шайба DIN137A е еластично метално уплътнение с единична или многократна дъгообразна огъваща се структура. Той генерира еластична сила на предварително натоварване чрез собствената си дъгова деформация и е монтиран под болтовете и гайките. Използва се за елиминиране на празнината в свързването на крепежни елементи, поддържане на силата на предварително натоварване, компенсиране на топлинното разширение или износване и устойчивост на умерени вибрации.

Име	DIN137A извита пружинна шайба
Материал	Неръждаема стомана/легирана стомана/въглеродна стомана/месинг/пружинна стомана
Стандарти	DIN137A
Нишка	Метрика/Метрика
Размери	М2-М12
Завършете	Цинк/Черен/Натурален/други
Възможност за персонализиране	ДА
проба	ДА

Структура Въведение

Как изглежда структурата на извита пружинна шайба DIN137A? С прости думи, това е малък метален пръстен с дъгообразна форма.

【Обща форма】

Извитата пружинна шайба DIN137A не е обикновена плоска шайба. Ако го държите в ръката си, ще видите, че той се издува сам, а не остава плосък. В зависимост от начина, по който изпъква, има основно две структури:

（1）Едновълнова форма на дъга (като малък арков мост)

Цялата шайба има единична дъгообразна форма, като средата е по-висока, а страните са по-ниски, наподобявайки малък дъгов мост. В свободно състояние естествената му височина е много по-голяма от дебелината. Когато е сплескана, тя ще генерира обратна тяга.

（2）Много вълни (като вълнообразен картофен чипс)

Шайбата има две или дори повече вълни, като върховете и долините се редуват и се въртят около обиколката. Когато тази структура е компресирана, деформацията не е толкова значителна, колкото тази на единична вълна, но еластичността е по-равномерна.

Тези два вида шайби са завършени кръгли пръстени, с дупка в средата и без разрези по краищата. Дебелината на материала е еднаква навсякъде.

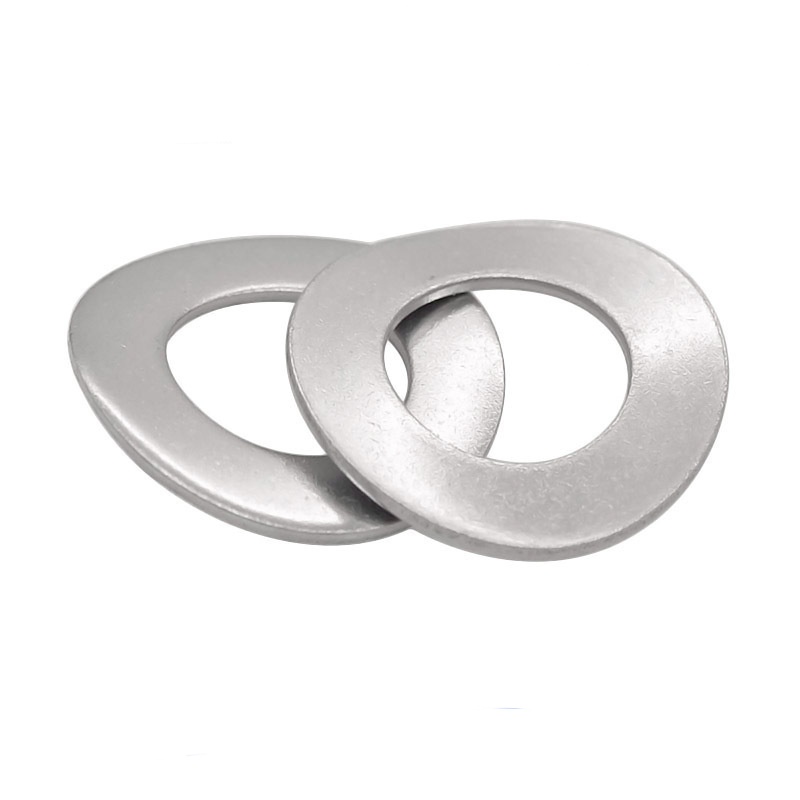

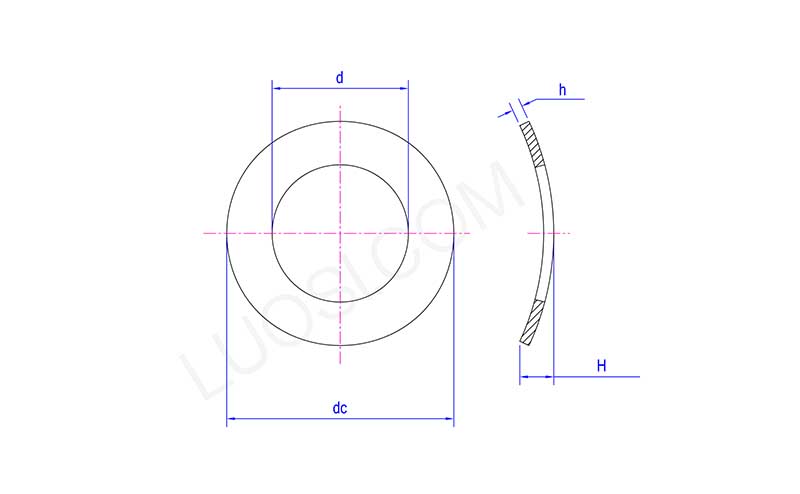

DIN137A Curved Spring Washer

пн	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d мин	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d макс	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc мин	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
постоянен ток макс	4.5	5.5	6	8	10	11	15	18
ч мин	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H макс	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Ключови структурни части】

（1）Дъговиден контур (ядро)

Уплътнението не е плоско в свободно състояние; вместо това, той представлява единична дъгова повърхност (като арков мост) или множество вълни (като вълни) по протежение на кръговата посока.

Тази извита/вълнообразна форма е източникът на еластичност.

（2）Нережещ затворен контур

Извитата пружинна шайба DIN137A е цялостен пръстен без никакви спирални разрези.

（3）Секция с еднаква дебелина

Дебелината на уплътнението е еднаква по цялата обиколка, без постепенно изменение или локално изтъняване.

（4）Съотношение на външния диаметър към вътрешния диаметър

Съотношението на външния диаметър към вътрешния диаметър влияе върху твърдостта и опорната площ на шайбата.
