Заключваща шайба за яка

В сравнение с други видове части против разхлабване, шайбата за заключване на яката, произведена от Xiaoguo® Factory, има по-тънка дебелина. Когато се използват, спестяват повече място и заемат по-малко, което ги прави подходящи за компактни конструкции.

Изпратете запитване

Описание на продукта

Причината, поради която Collar Lock Washer може да спести място, без да жертва заключващия ефект, се крие в точното отделяне на дебелината и дизайна на външния диаметър от нейната функция: външният диаметър е направен по-малък, за да се улесни монтажа в тесни пространства, докато дебелината е направена по-дебела като физическа компенсация за възможната загуба на заключваща сила след намаляване на външния диаметър.

Основната причина: Тънкият външен диаметър не означава напълно тънка форма; по-скоро това е конфигурация "дебело ядро и тънки ръбове".

（1）Външен диаметър (OD): По-малък

Инсталирайте го безопасно в глухите отвори, в опашката на вътрешните шестоъгълни винтове или в затворени зони, заобиколени от други компоненти.

（2）Дебелина: По-дебел

Компенсирайте възможната загуба на еластичност на пружината поради намаляването на външния диаметър на заключващата шайба с яка, уверете се, че тя може да поддържа монтажната повърхност и гарантирайте, че силата на заключване не е намалена.

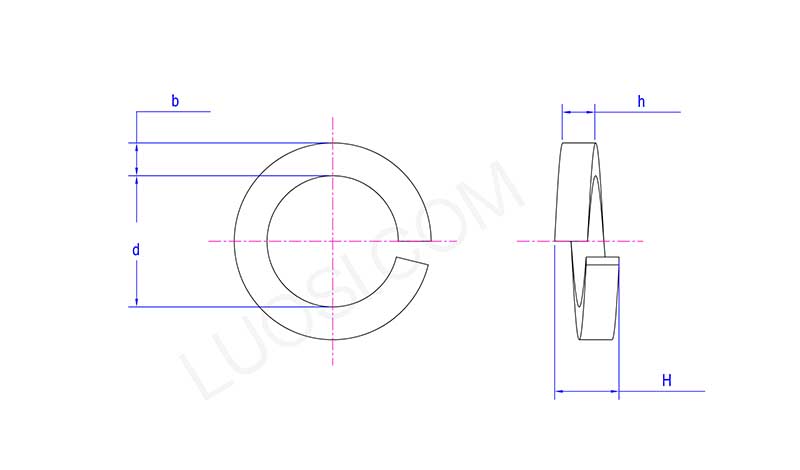

Collar Lock Washer

пн	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d мин	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d макс	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
b макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ч мин	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h макс	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
ч мин	9	10	11	12	13.6	15	17	18	20	21	22
H макс	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Типични сценарии на приложение за пестене на място

Закопчалката Collar Lock Washer се използва главно в ситуации, в които се изисква висока якост срещу разхлабване в затворени пространства, особено когато се използва заедно с винтове с вътрешен ключ.

（1）Автомобили и състезателни коли

Използва се във високонадеждни компактни пространства като двигатели, окачвания, силови агрегати и т.н., като същевременно се постига намаляване на теглото и осигурява безопасност.

（2）Аерокосмически и военни

Използва се в самолетни двигатели, пилотски кабини и други случаи, където теглото и пространството са много ограничени. Заключващата шайба често се използва при сглобяването на двигатели, фюзелажи и колесници, за да се гарантира надеждност при екстремни условия. Освен това, този тип шайби също често се използват в множество приложения за закрепване във военни превозни средства, хеликоптери и изтребители.

(3) Прецизни машини и промишлена автоматизация

Използва се в съоръжения с ограничено пространство като прецизно обработващо оборудване, промишлени машини, роботизирани съединения и автоматизирани поточни линии. Тъй като външният диаметър е по-малък, той се вписва лесно там, където пространството е ограничено и се справя с високата точност на подравняване, която прецизното сглобяване изисква.

(4) Електротехника и електроника

Използва се в електронни устройства, конектори, панели и подобни места. Тази заключваща шайба с яка ви осигурява стабилно заключване, без да се нуждаете от допълнителни шайби – компактен начин да държите нещата стегнати при вибрации.

(5) Тежка промишленост и строителство

При тежки машини, строително оборудване и стоманени конструкции, компактният размер на тази шайба я прави предпочитан избор за инженери, които се нуждаят от надеждна устойчивост на вибрации и защита срещу разхлабване.

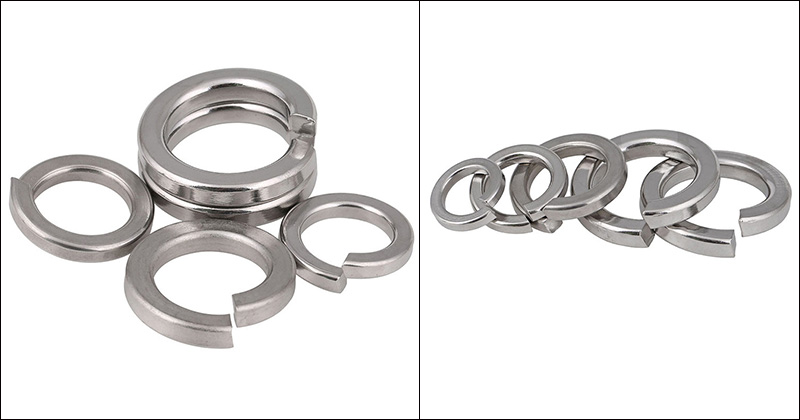

Collar Lock Washer
