Тип U3 Изпъкнал заваръчен шпилка

Изпъкналите заваръчни шпилки тип U3 са лесни за заваряване към стоманени повърхности и техните метрични резби пасват идеално на стандартни гайки. Изключително подходящ е за бързо свързване в метални проекти. Доставчикът на Xiaoguo® стриктно следва стандартите на IFI 148-1-2002.

Модел:IFI 148-1-2002

Изпратете запитване

Описание на продукта

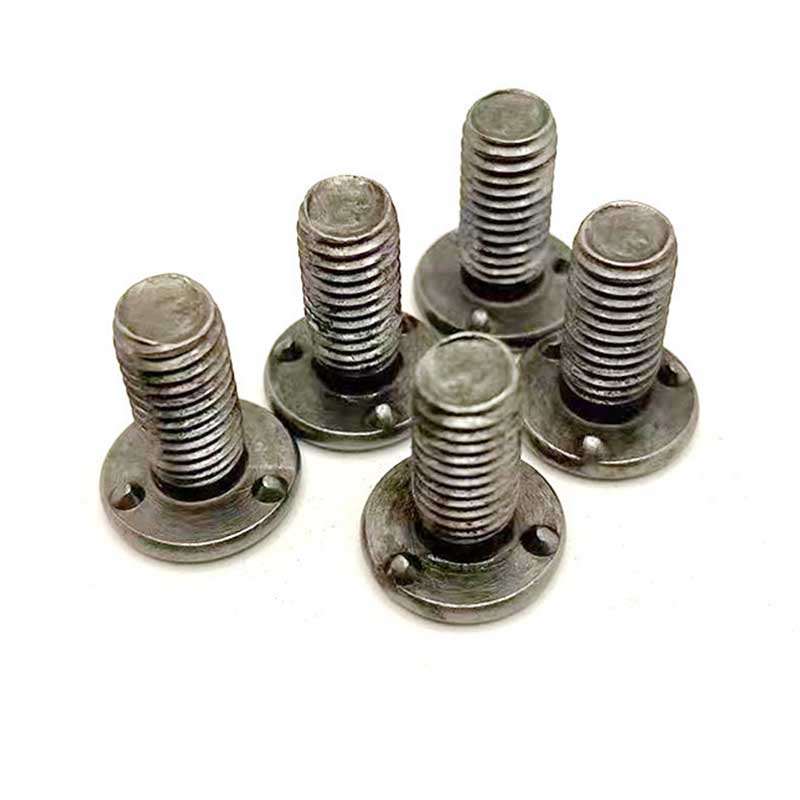

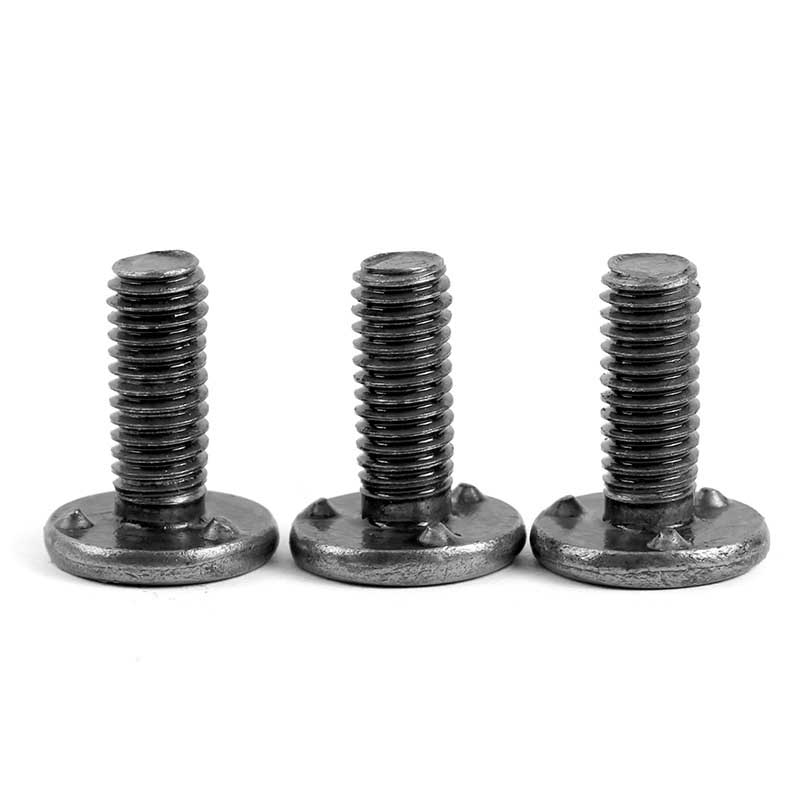

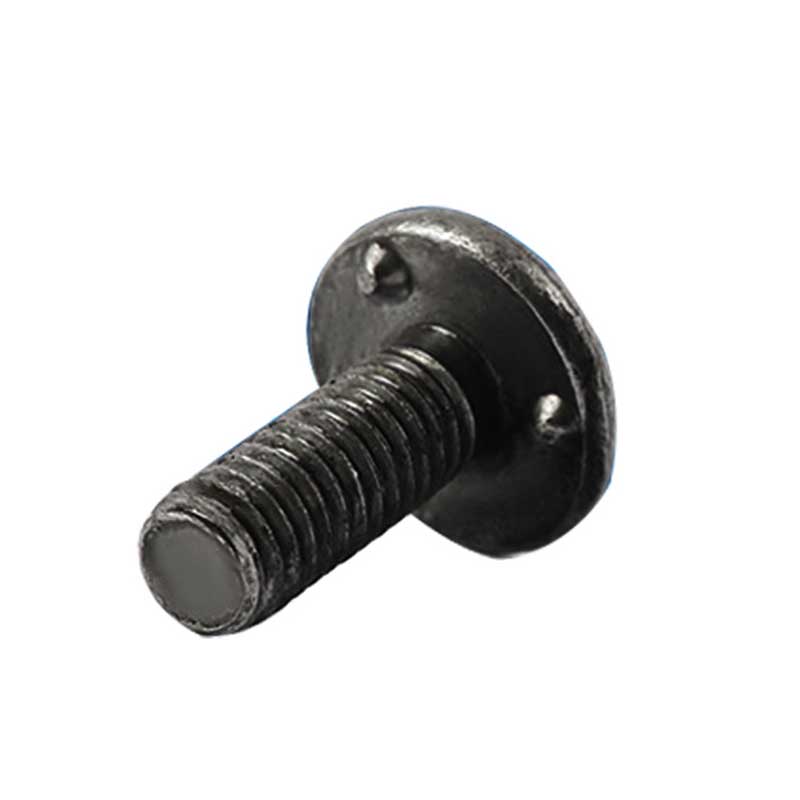

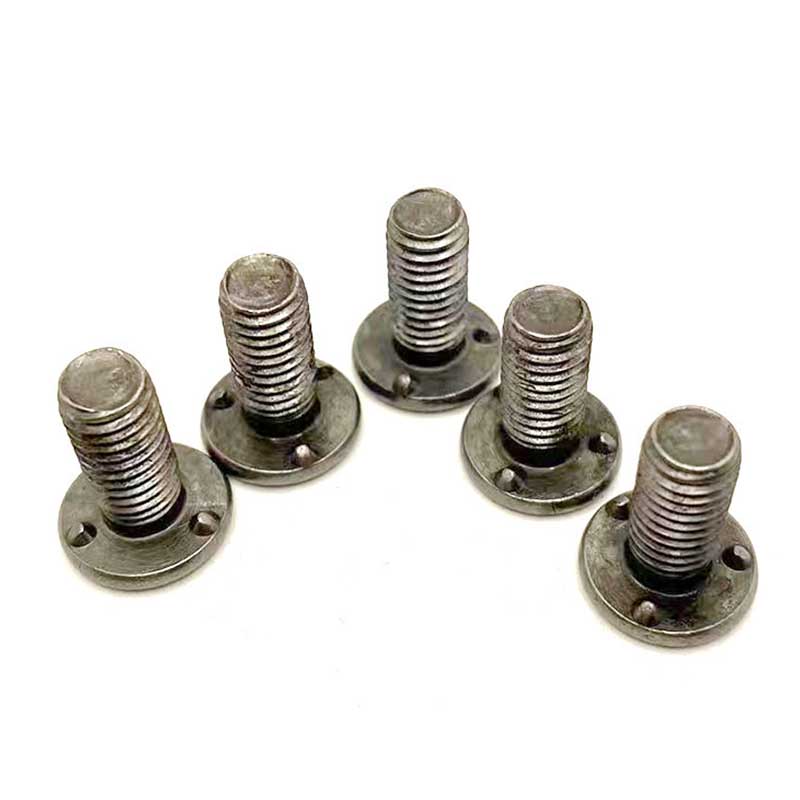

Тип U3 изпъкнал заваръчен болт е закрепваща част, специално проектирана за заваръчни инсталации. От външния вид има три симетрично разпределени малки издатини под главата на тази шпилка и тези три издатини са ключовите структури, използвани за заваряване.

Приложения и параметри

пн	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
dk макс	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk мин	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
k макс	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k мин	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 макс	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 мин	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h макс	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
ч мин	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
d1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
r макс	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

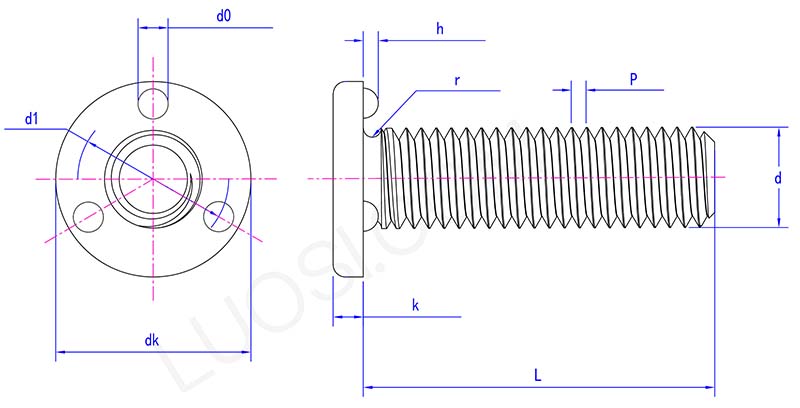

Type U3 projection weld stud parameter

Изпъкналите заварени шпилки тип U3 могат да се използват за фиксиране на кабелните снопове на ремаркета. Те могат да решат проблема със заклещването на кабелните връзки в кабелния сноп на ремаркето. Заварете ги директно към рамката на ремаркето на всеки 12 инча. Неговият пръстеновиден заваръчен пръстен се разтопява напълно и скоростта на заваряване е висока. Приспособлението за кабелен сноп със скоба се фиксира върху шпилката без необходимост от пробиване. При неравни пътища сеизмичните му характеристики са по-добри от тези на свързаните опори.

Тип U3 изпъкнали заварени шпилки се използват за конструкцията на скоби за соларни панели. Ако искате да инсталирате слънчеви релси върху тънък вълнообразен покрив, те могат да предотвратят изтичане. Заварете слънчевата релса през покривния панел към гредата отдолу. Топещото се уплътнение може да предотврати проникването на вода. Фиксирайте водещата релса директно към шпилките с болтове.

Тип U3 изпъкнали заварени шпилки за фиксиране на конвейерна релса. Водещите болтове на тънката рамка са паднали, така че можете да я използвате за укрепване на скобата. Заварете покрай рамката на всеки 18 инча. Фиксирайте водещата релса към шпилките с болтове. Намалете времето за престой в хранителните фабрики, причинено от отделяне на нишка.

Заваряване

Тип U3 изпъкнали заваръчни шпилки по време на заваряване, трите издатини под главата могат да докоснат напълно повърхността на детайла. Чрез топлината, генерирана от заваръчния ток, издатините и детайла бързо се стопяват и сливат заедно, образувайки много стабилна връзка, която може да издържи на значителни сили на опън и срязване.
