Метричен винт за съпротивително проекционно заваряване

Метричен винт за съпротивително точково заваряване е специално проектиран за съпротивително точково заваряване. Малките издатини на основата ще се стопят по време на процеса на заваряване, образувайки здрава връзка с металната повърхност. Компанията Xiaoguo® разполага с достатъчно наличност.

Модел:BS 7670-1-2004

Изпратете запитване

Описание на продукта

Метричният винт за съпротивително проекционно заваряване се състои главно от тяло на винта и глава със специална изпъкнала структура. Частта на тялото на винта има стандартни метрични резби, което е удобно за съвпадение със съответнитеядкиили компоненти с вътрешна резба.

Параметри на продукта

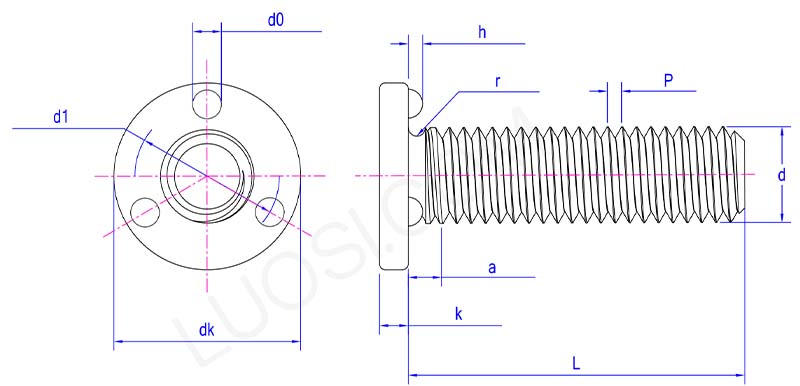

metric screw for resistance projection welding parameter

пн	М3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
макс	1.25	1.75	2	2.5	3.13	3.75	4.38
dk макс	6.37	8.45	10.45	12.55	16.55	20.65	24.65
dk мин	5.63	7.55	9.55	11.45	15.45	19.35	23.35
k макс	1.32	1.72	2.12	2.52	3.35	4.15	4.95
k мин	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 макс	4.98	6.48	8.08	9.58	12.7	15.7	18.7
d1 мин	4.5	6	7.5	9	12	15	18
d0 макс	1.15	1.45	1.75	2.05	2.65	3.25	3.9
d0 мин	0.9	1.2	1.5	1.8	2.4	3	3.6
h макс	0.55	0.7	0.85	1	1.3	1.6	1.9
ч мин	0.35	0.5	0.65	0.8	1.1	1.4	1.7
r макс	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Характеристики на продукта

Метричният винт за електросъпротивително проекционно заваряване е уникалните издатини на главата. Тези издатини имат правилна форма и еднакви размери. По време на заваряване те могат прецизно да концентрират тока, осигурявайки стабилен и надежден заваръчен процес и значително подобрявайки качеството на заваряване. Благодарение на концентрираната сила върху издатините, процесът на заваряване има сравнително малко топлинно въздействие върху други части на детайла.

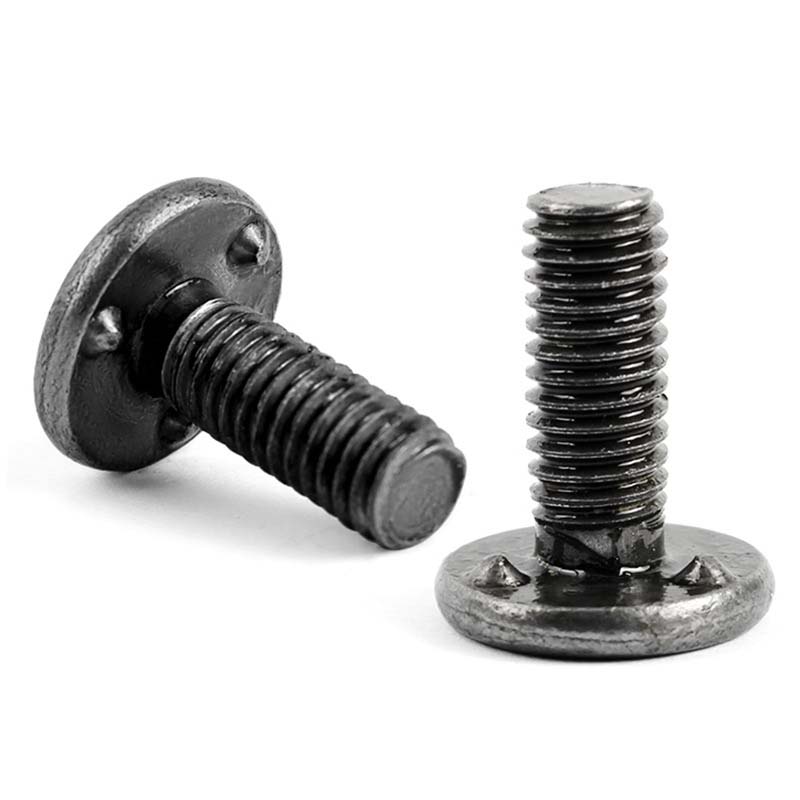

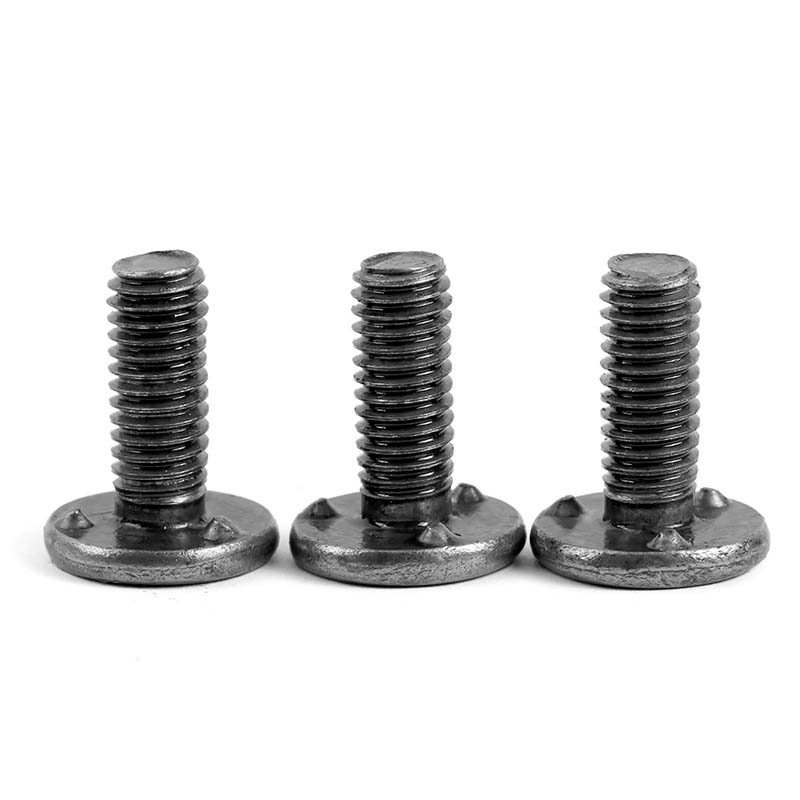

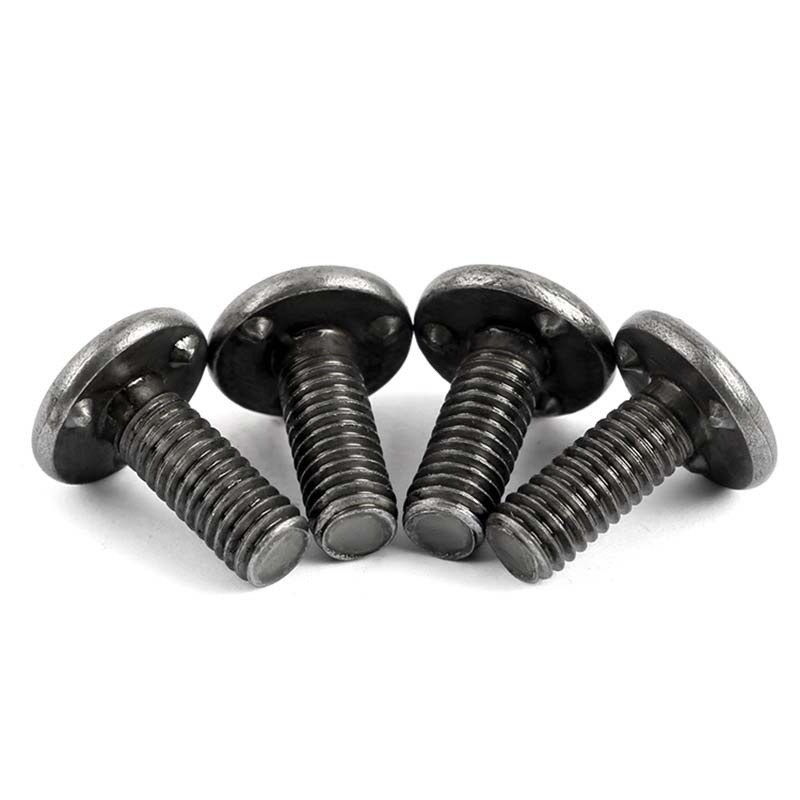

Тези метрични винтове имат три малки издатини близо до главата. Използвайте пистолет за заваряване, за да ги натиснете върху метала. Изпъкналостите незабавно ще фокусират топлината, стопявайки точката и причинявайки сливане на главата на винта с повърхността. Това бързо създава здрава, монтирана наравно резбова точка.

В сравнение с конвенционалното заваряване, проекционният заваръчен винт изисква специален заваръчен пистолет, но е по-чист/по-бърз от дъговите заваръчни шпилки. Няма нужда от защитен газ или керамични разделители. Заваряването с щепсел може да контролира прецизно точките на заваряване, като гарантира постоянни резултати всеки път.

Метричен винт за съпротивително проекционно заваряване може да се използва за вратите за поддръжка на HVAC тръбопроводи. Използвайте ги за съпротивително точково заваряване, което може да постигне постоянно заключване. Заварете винтове M4 около отвора. Фиксирайте ревизионната врата със заключваща шайба. Нишките няма да се разхлабят, когато филтърът се сменя на всяко тримесечие. Намалете обажданията за поддръжка с 90%.
