Проекционен винт за заваряване

Винтовете за долна заварка, произведени от фабриката Xiaoguo®, са специално проектирани за предизвикателни заваръчни операции. В производствените предприятия те обикновено се използват за фиксиране на големи компоненти, като части на двигателя или рамкови секции. Те отговарят на стандарта за внедряване на QC/T 598-1999.

Модел:QC/T 598-1999

Изпратете запитване

Описание на продукта

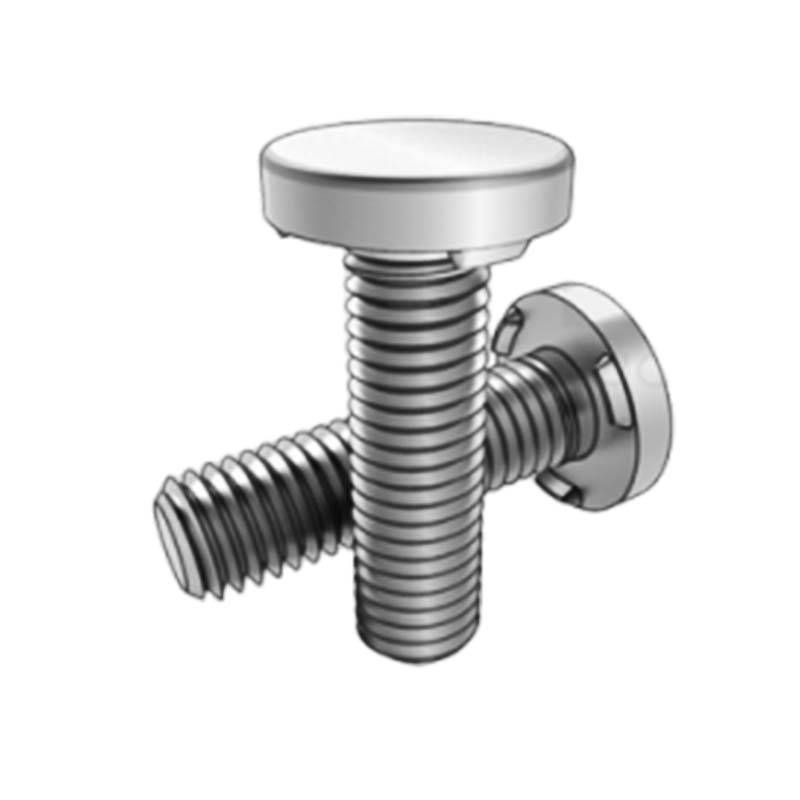

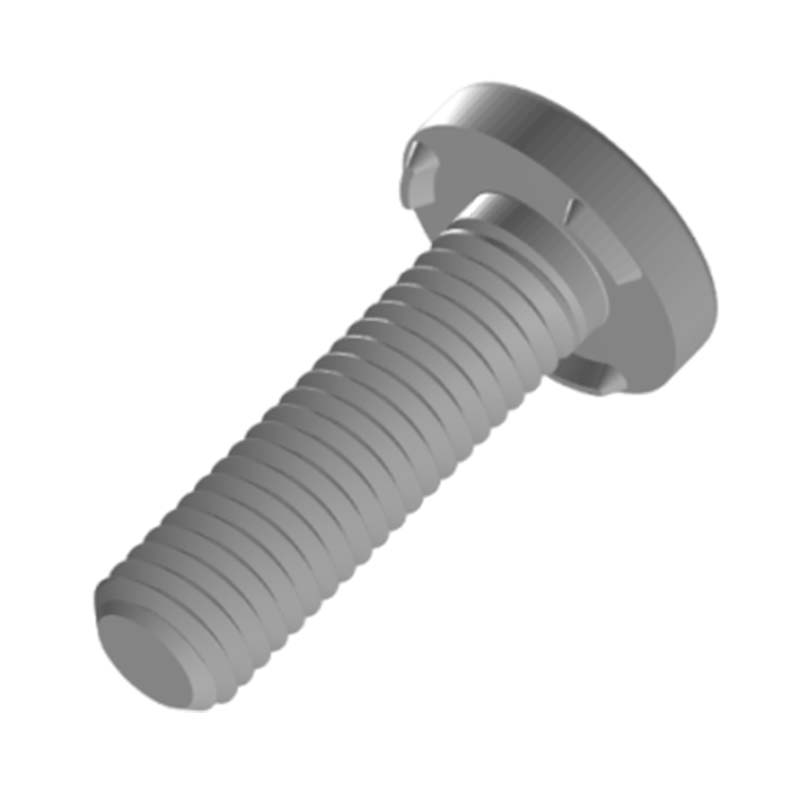

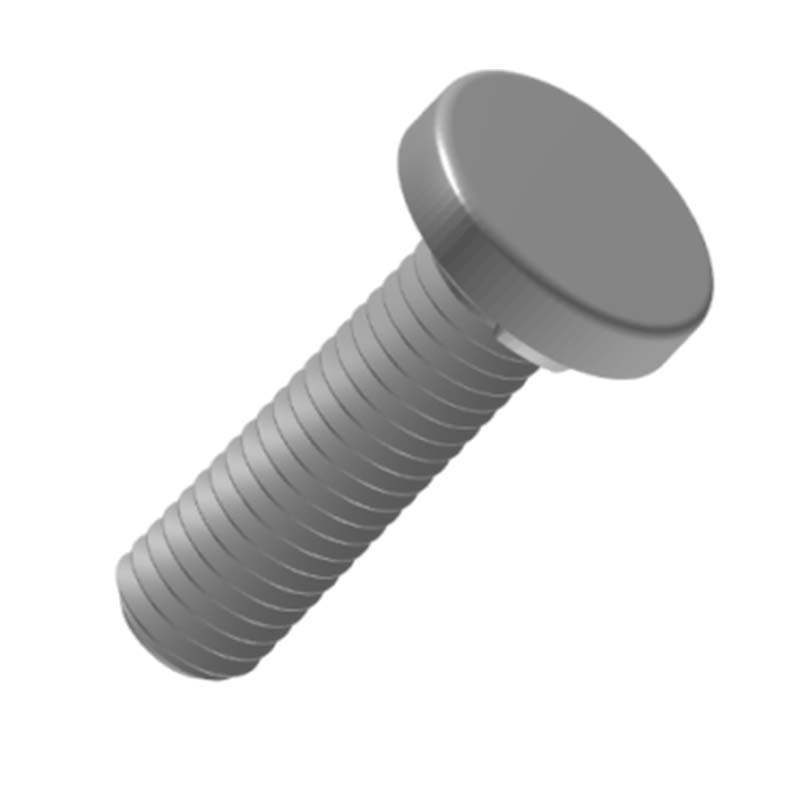

Главата на проекционния заваръчен винт е във формата на кръгла плоча, проста и правилна; винтът е прав и повърхността има еднакви и непрекъснати нишки, които се използват за сътрудничество с гайки и други компоненти за постигане на затягане. Цялостният дизайн е прост и практичен.

Приложения

Този винт за долна заварка се използва при общ механичен монтаж. Например оборудване като машинни инструменти и селскостопански машини се използва за свързване на корпуса, основата и некритичните компоненти на трансмисията. Тяхната стабилност осигурява безпроблемна работа на оборудването.

Проекционният винт за заваряване се използва в мебелната промишленост. По време на сглобяването на маси, столове и корпуси на шкафове, фиксираните панели и рамки се закрепват здраво. Кръглите глави не са изпъкнали, избягвайки драскотини и осигурявайки безопасност и естетика при ежедневна употреба. Могат да се използват и за ремонт на сгради. Временни сгради, леки стоманени конструкции или фиксиране на врати и прозорци, както и огради, могат бързо да бъдат свързани с помощта на тези методи, за да отговорят на изискванията за носене на фундамента и монтаж.

Проекционният заваръчен винт е здраво заварен и има стабилна връзка. Чрез метода на заваряване,болтаможе да се комбинира тясно със заварената част, образувайки много силна якост на връзката. Има по-малка вероятност да се разхлаби от обикновените болтови връзки. Те увеличават контактната площ със заварената част. При затягане на гайката те могат по-равномерно да разпределят натиска и да намалят натиска върху повърхността на заварената част, предотвратявайки повреда или деформация на заварената част.

Параметри и характеристики на продукта

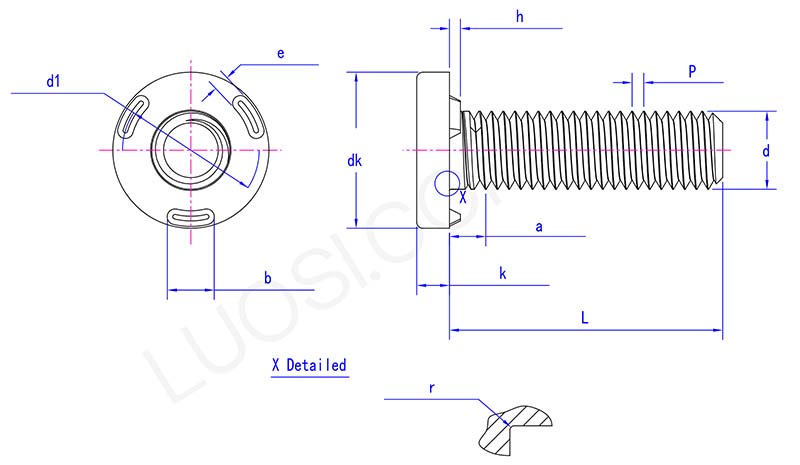

projection underweld screw parameter

пн	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk макс	12.4	14.4	16.4	20.4
dk мин	11.6	13.6	15.6	19.6
k макс	2	2.2	3.2	4.2
k мин	1.6	1.8	2.8	3.8
e макс	2.25	2.75	2.25	2.75
e мин	1.75	2.25	1.75	2.25
b макс	3.3	4.3	5.3	6.3
b мин	2.7	3.7	4.7	5.7
h макс	0.8	0.9	1.1	1.3
ч мин	0.6	0.75	0.9	1.1
d1 макс	10	11.5	14	17.5
d1 мин	9	10.5	13	16.5
r мин	0.2	0.25	0.4	0.4
r макс	0.6	0.7	0.9	1.2
макс	3.2	4	5	5

Структурата на проекционния заваръчен винт е много стабилна. Кръглата глава е вертикално свързана с винта, образувайки плътно прилягане. При сила, той може ефективно да разпредели натиска и е малко вероятно да се деформира или счупи, което гарантира надеждността на връзката. За работа могат да се използват обикновени гаечни ключове и други инструменти. Не е необходимо специално оборудване. Монтажът и демонтажът са относително лесни, което го прави удобен за последваща поддръжка и настройка.
