Двоен край тип B

Двукрайните шпилки тип B имат резба в двата края и полиран прът в средата. Диаметърът на полираната пръчка е приблизително равен на диаметъра на стъпката на резбата и има добра гъвкавост. Шиповете, произведени от доставчика Xiaoguo®, са издръжливи и отговарят на стандарта за внедряване на GB/T 900-1988.

Изпратете запитване

Описание на продукта

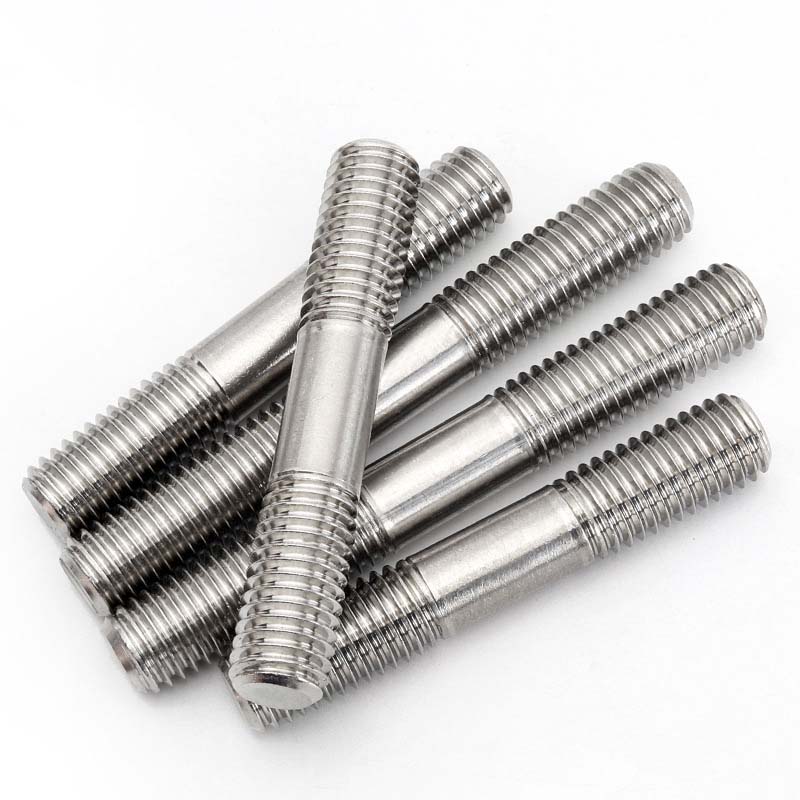

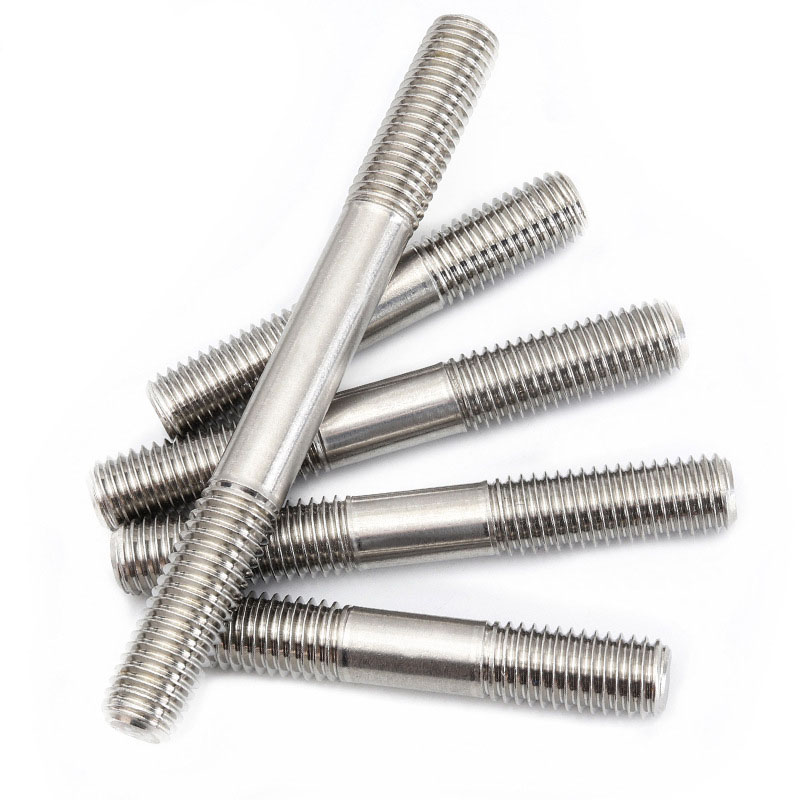

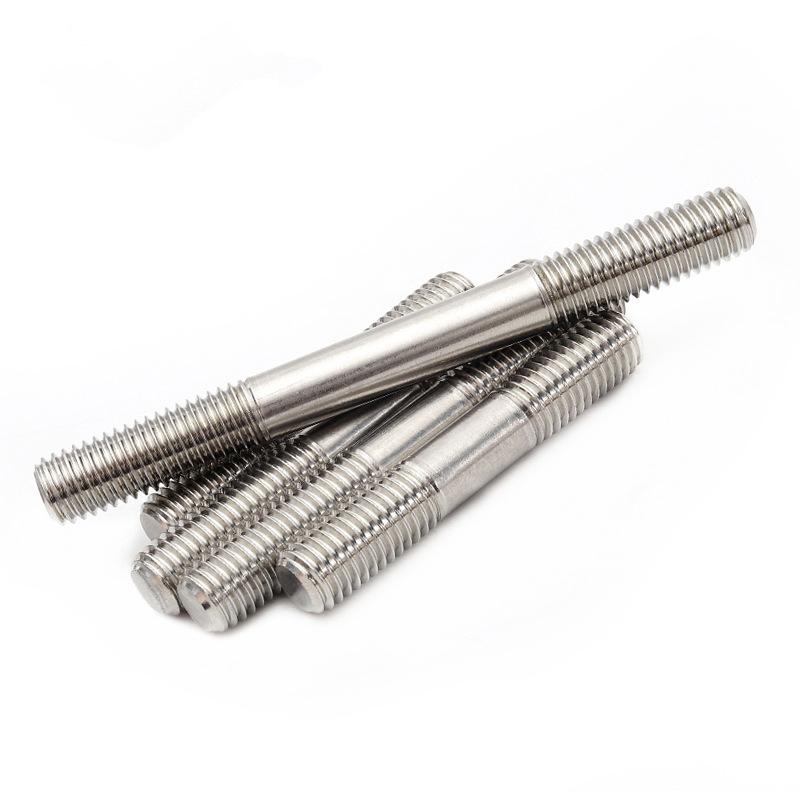

Двукраен шпил тип B е метален прът с резба в двата края. Дължините на резбите в двата края са различни, което може да се адаптира към свързващи материали с различна дебелина. Диаметърът на средната гладка част на пръта е същият като този на конеца, което го прави много гъвкав за използване.

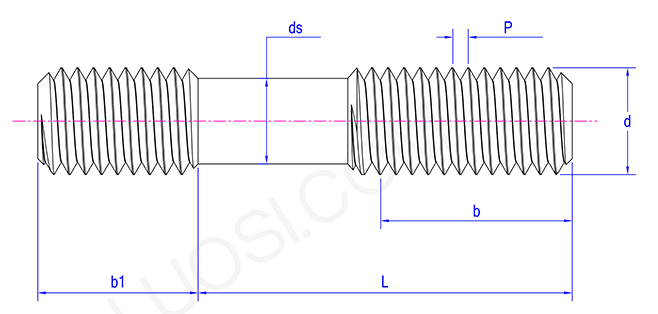

Type B Double End Stud

Приложения и параметри

Двойните крайни шпилки тип B се използват в машиностроителната промишленост. Когато сглобявате машината, използвайте я за фиксиране на работната маса и леглото. Завийте късия край в отвора с резба на леглото и след като дългият край премине през работната маса, го затегнете с гайка. Може да издържи на вибрациите по време на обработка.

При ремонт на двигателя се използват шпилки тип B за подмяна на крайния капак. Късият край е фиксиран към корпуса на двигателя, а дългият край е свързан към крайния капак, за да се гарантира, че крайният капак няма да се разхлаби, когато двигателят работи и предпазва вътрешните части. Те могат да издържат на вибрациите и теглото по време на работа на оборудването, да предотвратят изместването на оборудването и да осигурят безопасност на производството.

Тези B двойни крайни шпилки решиха проблема с подравняването. Първо завийте докрай шпилките в един компонент, след това регулирайте позицията и накрая затегнете гайката в свободния край. Това е от решаващо значение за изравняване на механичната основа върху неравни подложки. Те могат да разпределят равномерно натоварването. Еднаквото зацепване на резбите в двата края може да предотврати неравномерното напрежение в опорната система или мостовите съединения.

Параметри на продукта

пн	М2	M2.5	М3	M4	M5	M6	M8	M10	M12	M14	М16
P	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2
b1 мин	3.4	4.4	5.4	7.25	9.25	11.1	15.1	18.95	22.95	26.95	31.75
b1 макс	4.06	5.06	6.60	8.75	10.75	12.90	16.90	21.05	25.05	29.05	33.25
ds	2	2	3	4	4	5	7	9	11	13	15

Предимства

Двойните крайни шпилки тип B са силната му адаптивност. Тъй като дължините на резбите в двата края са различни, по-дебел основен компонент може да се завие от едната страна, а по-тънката част може да се фиксира с гайка от другата страна, без да са необходими допълнителни шайби. Например, когато фиксирате основата на оборудването, късият край се завинтва в бетонната основа, а дългият край минава през задния капак и се затяга с гайка. Операцията е проста.
