Шайби с удължено ухо и крила

Шайбите с удължено ухо и крила, произведени от фабриката Xiaoguo®, имат изключително висока надеждност по отношение на функцията против разхлабване. Дори при продължителни вибрации и условия на удар, те могат да поддържат добро състояние на заключване.

Изпратете запитване

Описание на продукта

Принципът на работа на шайбите с удължено ухо и крилца се основава на чисто механично заключване, а не на триене или еластичност. Основният механизъм е да огъва двете уши, като по този начин физически предотвратява въртенето на гайката (или главата на болта) спрямо детайла.

【1】Конкретна работапроцес

（1）Нормална инсталация, със запазени тапи за уши

Поставете шайбите с удължено ухо и крила върху болта, след което затегнете гайката. В този момент и двете уши остават прави и не са били огънати.

（2）Огънете късите уши и заключете гайките

Използвайте клещи, за да огънете късите уши нагоре, като ги прилепите плътно към едната страна на гайката. Късите уши трябва да опират в равнината на гайката, за да не се върти.

（3）Огънете дългите уши и фиксирайте шайбите с дълъг език и крила

Огънете дългите уши надолу или настрани, така че да могат да захванат ръба на детайла, да се вмъкнат в отворите на слотовете на детайла или да опират в неподвижната издатина.

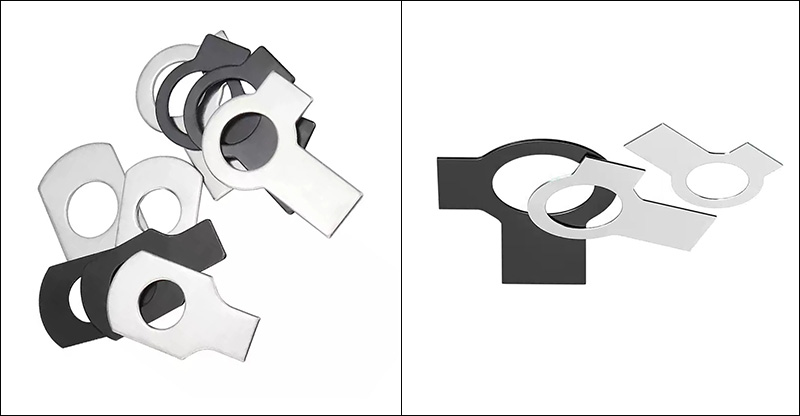

Tab Washers With Long Tab And Wings

【2】 Определяне на крайния ефект

Дългото ухо фиксира шайбата върху детайла, като гарантира, че шайбата не може да се върти.

Късите уши заключват заедно гайката и шайбата и гайката също не може да се върти.

Тъй като не може да възникне относително движение между шайбата и гайката, болтовата връзка е напълно заключена.

【3】Разликата от базираните на триене механизми против разхлабване

Триещо заключване: Предотвратява въртенето чрез създаване на съпротивление. Вибрацията може да преодолее това съпротивление и да причини разхлабване.

Шайби за езичета с дълги езичета и крила: Посредством директна физическа намеса, докато слушалката не е огъната или повредена, гайката абсолютно няма да се върти. Този заключващ механизъм не се влияе от вибрации, смазване или температурни промени.

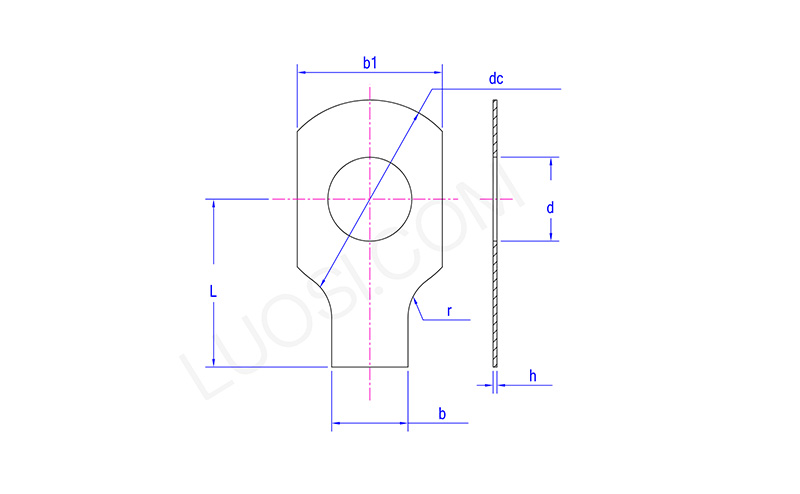

Tab Washers With Long Tab And Wings

пн	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
постоянен ток макс	10	14	17	19	22	26	32	32	40	45	45
dc мин	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
