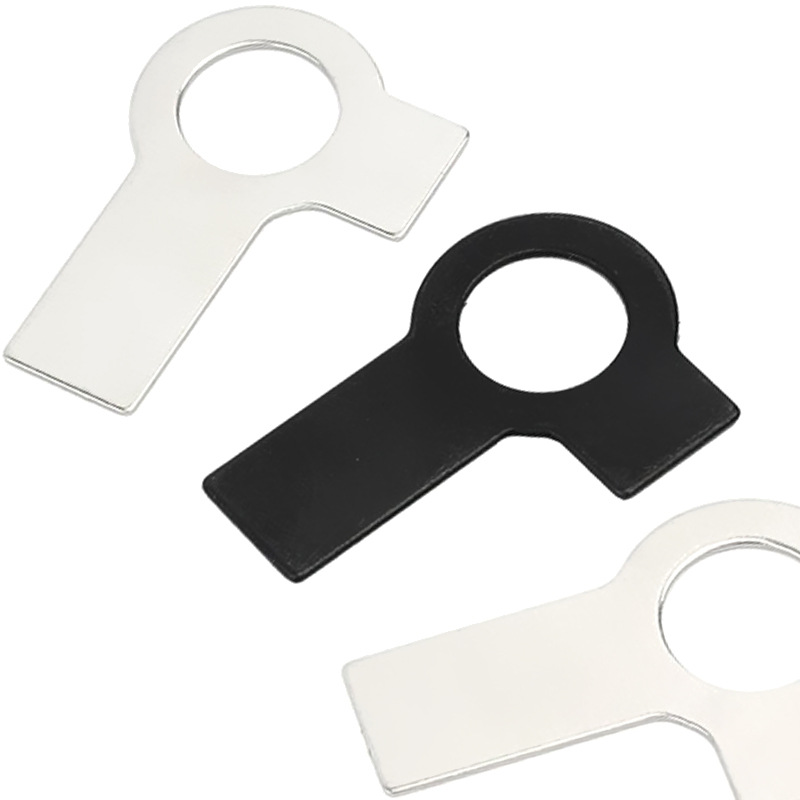

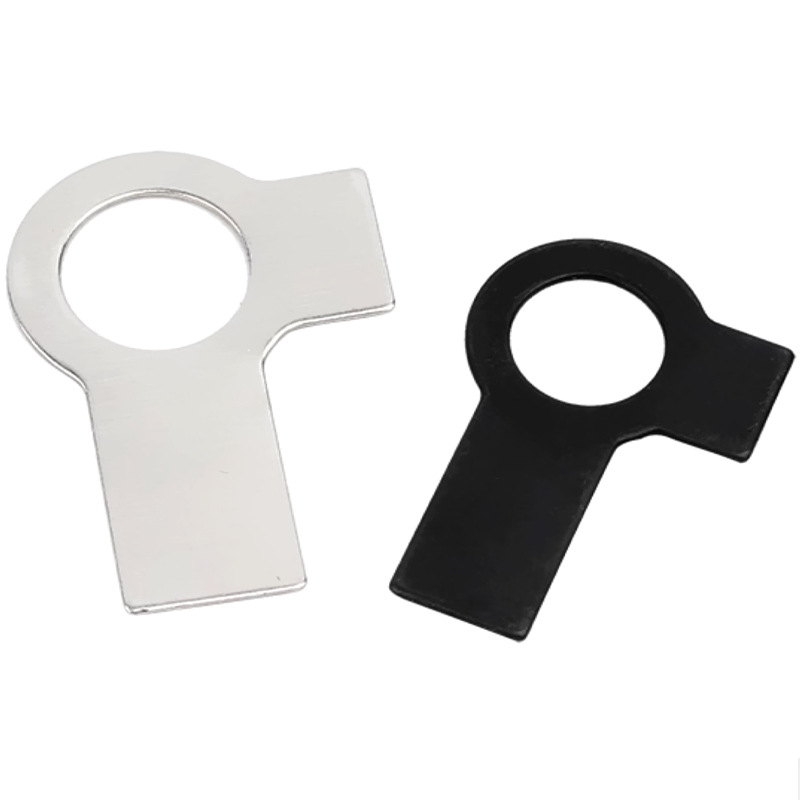

Шайби с дълъг и къс зъбец

Шайбите с дълго и късо ухо, произведени от фабриката Xiaoguo®, се заключват механично, а не чрез триене. Механичното заключване основно предотвратява въртенето и ефектът на заключване е много очевиден.

Изпратете запитване

Описание на продукта

Шайбите с дълги и къси пластини, които отговарят на механичния заключващ пръстен DIN 463, са еднокомпонентни, чисто механични заключващи пръстени против разхлабване. Той се формира чрез един процес на леене под налягане, включващ една дълга слушалка и една къса слушалка, като двете части на ухото образуват приблизително ъгъл от 90°. Използва се за шестоъгълни болтове / гайки, постигайки анти-разхлабване чрез огъване на една дълга и една къса част на ухото, и е подходящ за условия на висока вибрация, динамично натоварване и термично разширение и свиване. Тази структура може напълно да предотврати относителното въртене на гайката или болта, постигайки надеждно механично заключване.

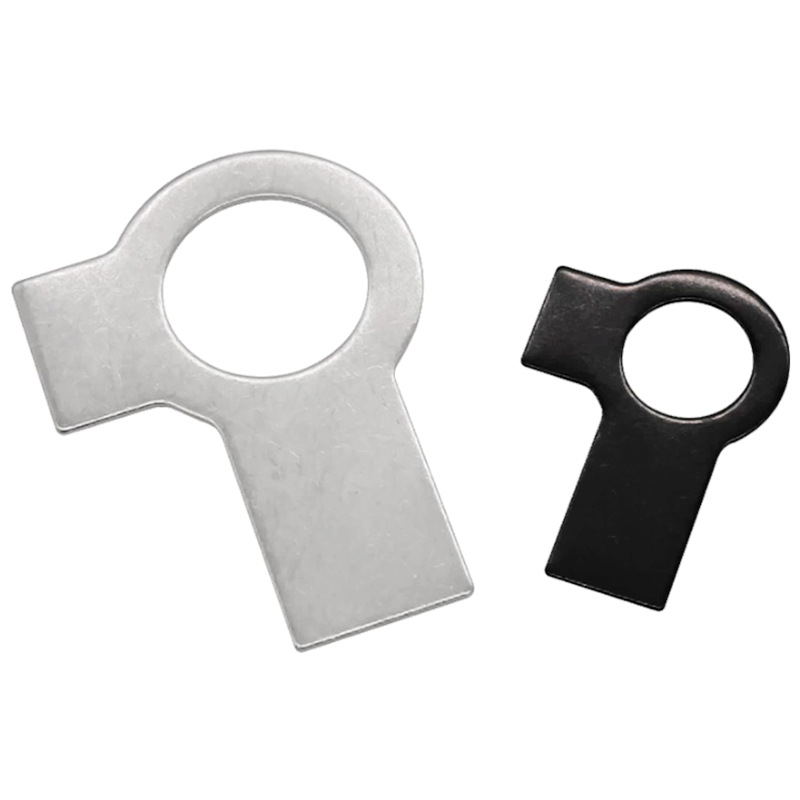

< style="text-align:center;"> Tab Washers With Long And Short Tab

Структурни особености

Структурните характеристики на шайбите с дълги и къси пластини са както следва:

（1）Интегрирано щамповане

Цялата шайба с дълга и къса пластина е изработена от един лист метал чрез процеса на студено щамповане. Няма заваряване или допълнителни компоненти, което води до проста структура, висока якост и ниска цена.

（2）Дизайн с две уши (едно дълго и едно късо)

Основното тяло на шайбите с дълга и къса пластина е кръгло и две уши се простират навън по външния ръб:

Кратък раздел: Къс по дължина

Дълъг раздел: По-дълъг на дължина

Двете наушници образуват ъгъл от приблизително 90 градуса един с друг.

（3）Има структура за освобождаване на напрежението в основата на слушалката.

В точката на свързване между слушалката и кръглото тяло, заоблени ъгли или леко свиване на ширината са предназначени да намалят концентрацията на напрежение по време на огъване и да предотвратят счупването на слушалката.

（4）Цилиндрично тяло

Дебелината на тялото е еднаква. По тялото няма зъби или наклонени повърхности, а повърхността обикновено е гладка.

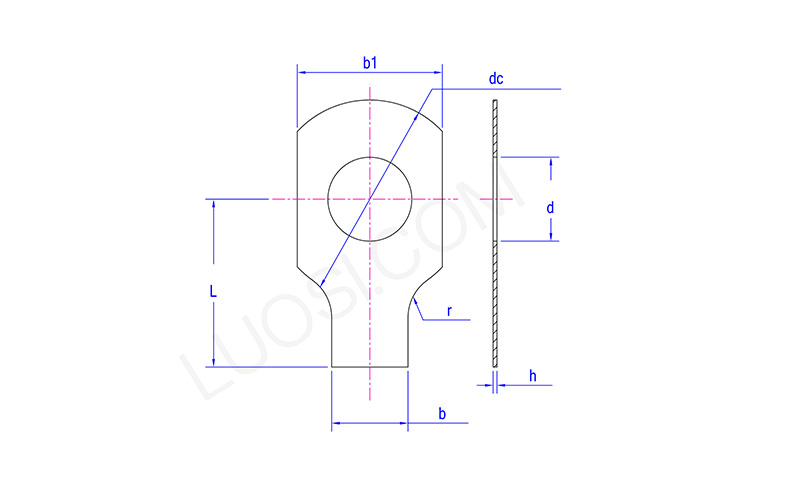

< style="text-align:center;"> Tab Washers With Long And Short Tab

пн	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
постоянен ток макс	10	14	17	19	22	26	32	32	40	45	45
dc мин	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
