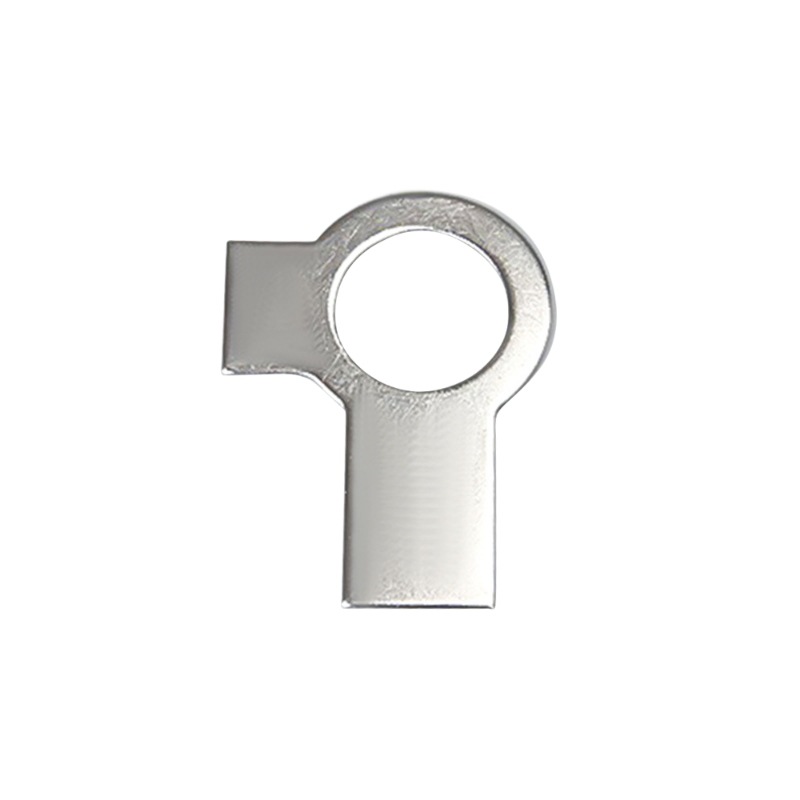

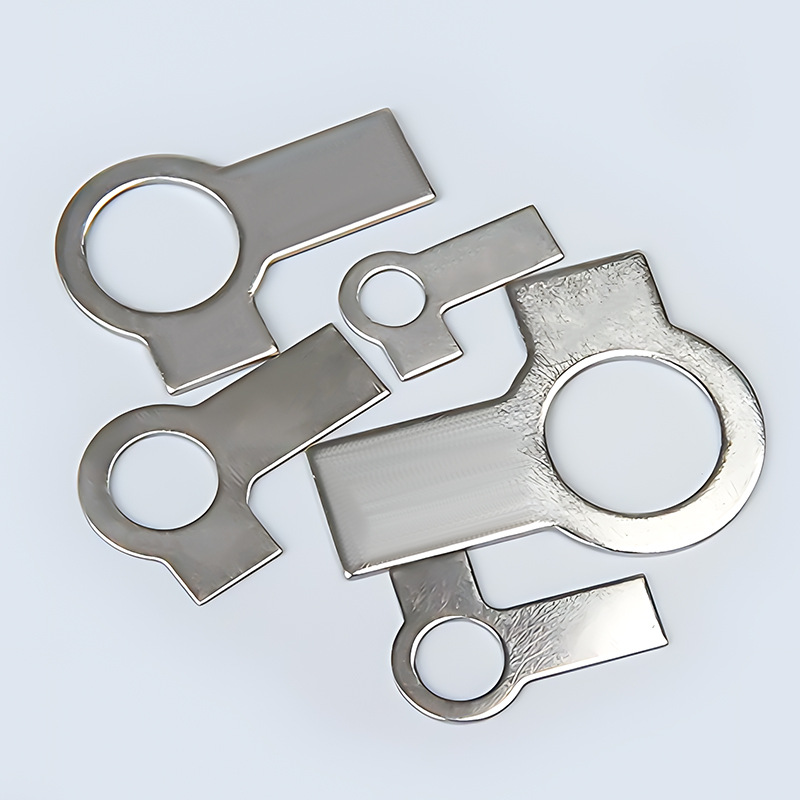

Черни стоманени шайби с удължено ухо и крило

Черните стоманени шайби с удължено ухо и крило, произведени от фабриката Xiaoguo®, имат проста структура, която е лесна за работа и използване. По време на монтажа е необходим само обикновен гаечен ключ и не са необходими допълнителни инструменти.

Изпратете запитване

Описание на продукта

Монтажът на черните стоманени шайби с удължено ухо и крило включва четири прости стъпки. Моля, следвайте следната последователност за работа, за да осигурите надежден заключващ ефект.

【1】Инструмент

Гаечен ключ (използван за затягане на гайки или болтове)

Клещи със заострени или плоски клещи (използвани за огъване на ушите)

(По избор) Чук + кръстата отвертка (за по-дебели шайби)

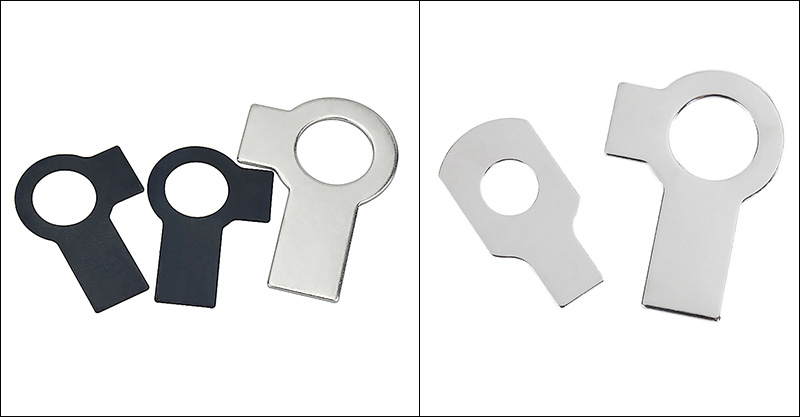

Black Steel Tab Washers With Long Tab and Wing

【2】Стъпки на инсталиране

（1） Поставете шайбата

Прекарайте болта през отвора на детайла. Поставете черните стоманени шайби с дълъг накрайник и крило върху болта, дръжте и дългия, и късия накрайник обърнати навън. Уверете се, че шайбата лежи хоризонтално към повърхността. Завийте гайката на ръка, все още не я затягайте напълно.

（2）Затегнете гайката

Използвайте гаечен ключ, за да затегнете гайката, докато достигне необходимия въртящ момент.

（3）Огънете късото езиче

Хванете късото езиче с клещи и го сгънете нагоре. Огънете го плътно към едната плоска повърхност на гайката.

（4）Огънете дългото ухо

Използвайте клещи, за да огънете дългото ухо надолу или настрани. Сгънете го в жлеба на детайла или го огънете плътно към ръба на детайла.

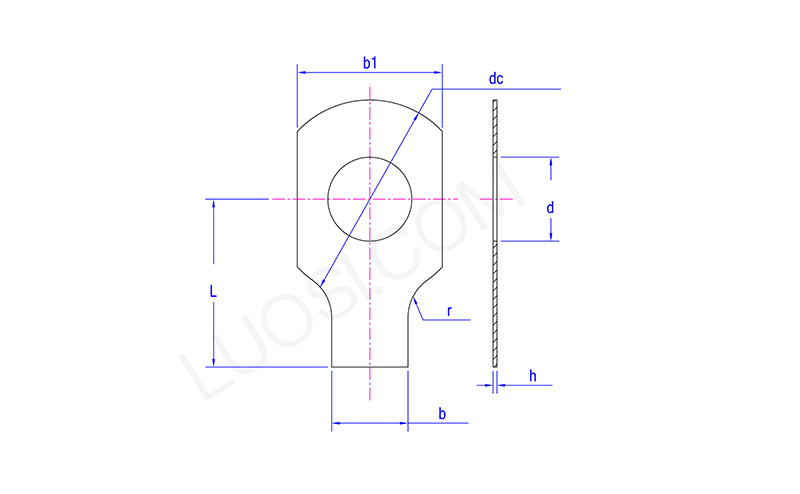

Black Steel Tab Washers With Long Tab and Wing

пн	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d макс	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d мин	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
постоянен ток макс	10	14	17	19	22	26	32	32	40	45	45
dc мин	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L мин	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L макс	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Проверка на инсталацията

Късите уши са плътно прикрепени към равнината на гайката, предотвратявайки въртенето на гайката.

Дългите уши са стабилно фиксирани и черните стоманени шайби с удължено ухо и крило не могат да се въртят спрямо детайла.

И двете слушалки нямат пукнатини и прекомерно огъване или повреда.

【4】Бележки за внимание

（1）Еднократна употреба: След монтажа наушниците са окончателно огънати. При изваждане те трябва да се изправят с чук или да се нарежат. Черните стоманени шайби с удължено ухо и крило не могат да се използват повторно.

（2）Не прегъвайте: Повтарящото се огъване или прекомерните ъгли на огъване може да доведе до счупване на основата на слушалката, губейки заключващата си функция.

（3）Не го разбирайте погрешно: късите уши трябва винаги да сочат нагоре, а дългите уши трябва да сочат надолу.
