Заварени гайки в стил T с тип 1A

Гайките за заваряване в стил T с тип 1A са специално проектирани за заваряване на метали и отговарят на спецификацията 1A, осигурявайки плътно прилягане. Подходящ за метални рамки, подпори или механично оборудване, Т-образният дизайн помага да се спести място. Фабриката Xiaoguo® разполага с голямо количество стоки на склад. Ние също можем да персонализираме и предоставим продукти, които отговарят на специфични нужди.

Модел:JIS B1196-3.1-2001

Изпратете запитване

Описание на продукта

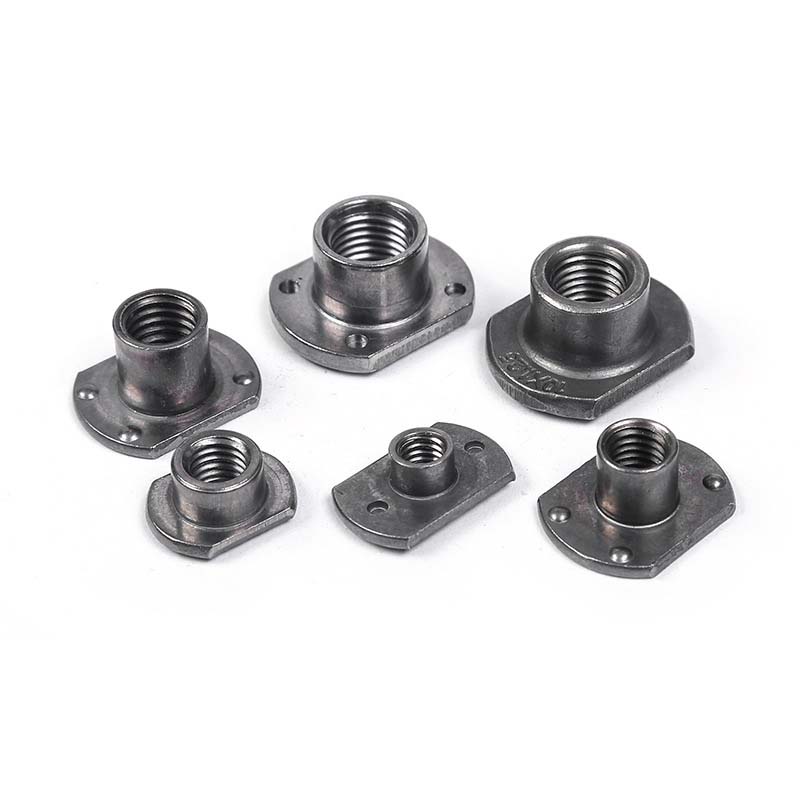

Гайките за заваряване в стил T с тип 1A имат форма, наподобяваща буквата "T", с резбована цилиндрична част отдолу. На фланеца има няколко малки издатини, които са специално предназначени за заваряване. Спецификациите на общата резба варират от M4 до M12.

Параметри на продукта

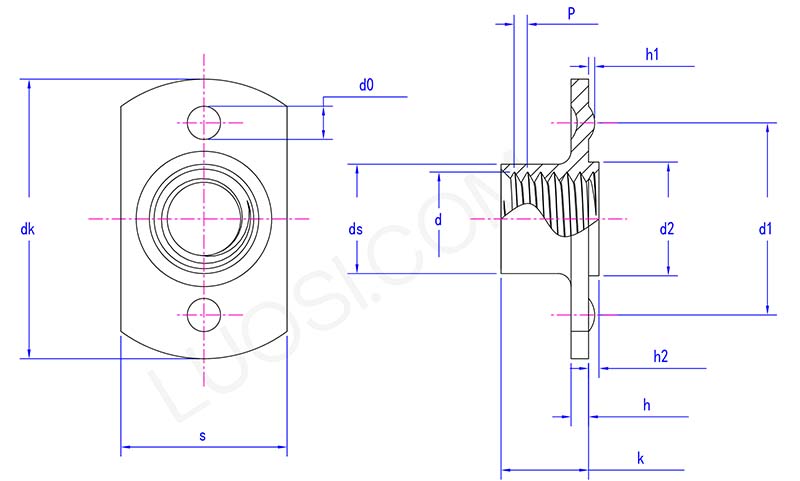

T style weld nuts with type 1A parameter

пн	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1,25\|1,75
dk макс	20.5	20.5	23.7	23.7	31	33.2
dk мин	19.5	19.5	22.3	22.3	29	30.8
s макс	12.25	12.25	14.3	14.3	19.4	21.5
s мин	11.75	11.75	13.7	13.7	18.6	20.5
ds макс	5.9	6.7	8.3	10.2	13.2	15.2
ds мин	5.4	6.2	7.8	9.5	12.5	14.5
k макс	5.9	6.9	7.5	9	10.6	11.8
k мин	5.1	6.1	6.5	8	9.4	10.2
h макс	1.4	1.4	1.85	1.85	2.3	2.3
ч мин	1	1	1.35	1.35	1.7	1.7
d2 макс	6.9	6.9	8.9	10.9	12.9	14.9
d2 мин	6.7	6.7	8.7	10.7	12.7	14.7
h2 макс	0.8	0.8	0.8	0.8	1.2	1.2
ч2 мин	0.6	0.6	0.6	0.6	1	1
d0 макс	3.25	3.25	3.25	3.25	4.05	4.05
d0 мин	2.75	2.75	2.75	2.75	3.55	3.55
h1 макс	0.6	0.6	0.6	0.6	0.7	0.7
ч1 мин	0.4	0.4	0.4	0.4	0.5	0.5
d1 макс	15.2	15.2	17.25	17.25	22.3	24.3
d1 мин	14.8	14.8	16.75	16.75	21.7	23.7

Характеристики на продукта и монтаж

Гайките за заваряване в стил Т с тип 1А се отличават с отличителна Т-образна структура. Фланецът може да увеличи контактната площ с металната плоча, да разпредели натиска и да направи заваряването по-сигурно. Размерът и височината на заваръчните издатини на фланеца са еднакви и нагряването е равномерно по време на процеса на заваряване. Точността на резбата му е висока. Когато болтът е завинтен, той се чувства много гладък, без никакво заклинване или разхлабване.

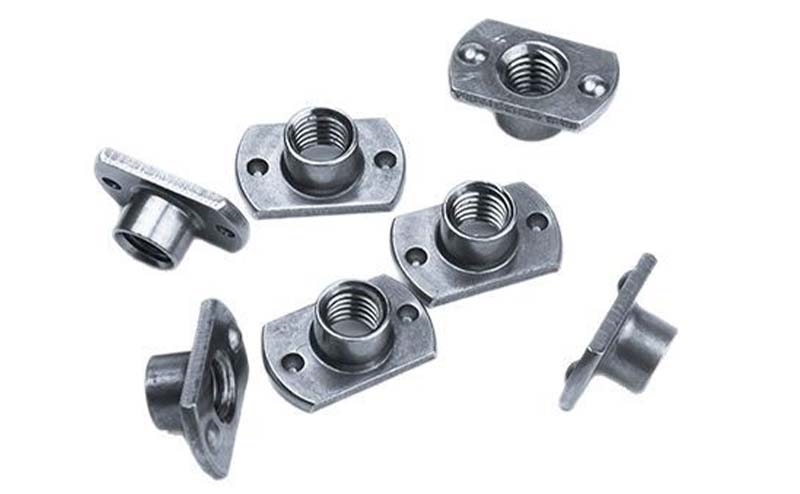

T style weld nuts with type 1A

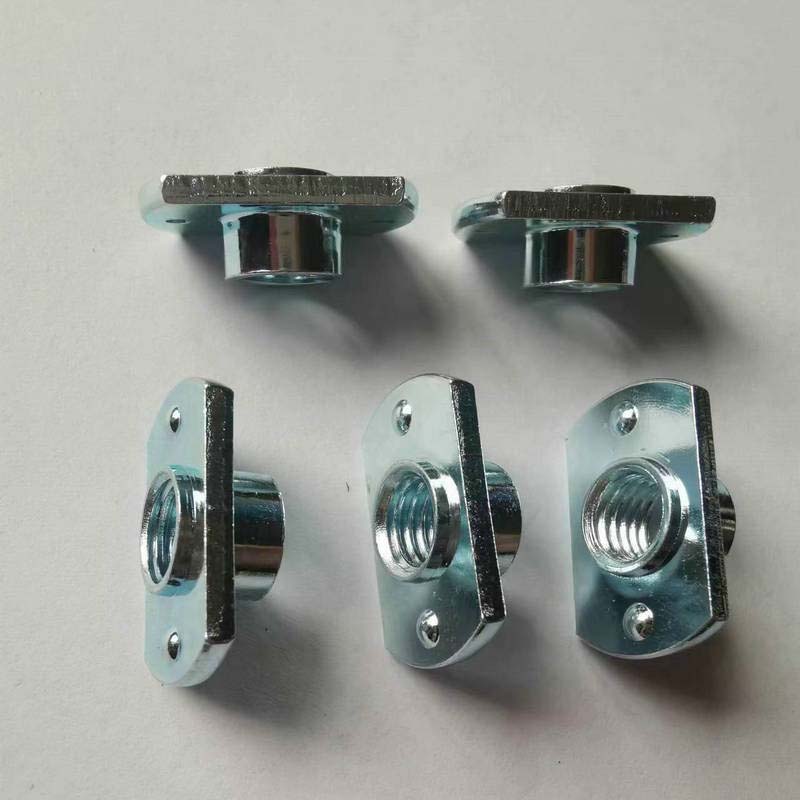

Заваръчните гайки тип 1A T са наречени заради формата си: тялото на шестоъгълната гайка е ексцентрично монтирано върху правоъгълната основна плоча (фланец). Типът 1A показва, че е предназначен за електродъгово заваряване (MIG или TIG) около ръба на фланеца. Дизайнът с "T" форма ви позволява да позиционирате отворите с резба на желаното място, дори близо до ръба, където не може да се монтира централна гайка, и това може лесно да се постигне.

Монтирането на заваръчни гайки в стил Т от тип 1A означава извършване на заваряване по периферията на правоъгълния фланец. Основата на гайката тип 1A е плоска и няма дупки или издатини. Можете да използвате MIG или TIG, за да създадете непрекъснати заваръчни зърна по ръба на фланеца. Доброто цялостно сливане е от решаващо значение, тъй като това е единственият начин за фиксиране на фланеца. Моля, почистете добре метала преди това.

Гайките за заваряване тип 1A T са по-скъпи от обикновенитеквадратни гайки. Ще трябва да платите за обработка на формата на фланеца и допълнителни материали. Те също отнемат повече време, за да бъдат правилно заварени около фланеца. Особено когато позицията на резбата трябва да бъде изместена, използвайте ги; в противен случай стандартните гайки може да са по-евтини.
