Клас 5 заварени квадратни гайки с тип 1D

Заваръчните квадратни гайки от клас 5 с тип 1D отговарят на стандарта за якост на 5-ти клас. Те са проектирани в 1D тип и са подходящи за заваряване върху метални повърхности. Подходящ за машини със среден интензитет, стоманени рамки или индустриално оборудване. Фабриката Xiaoguo® има повече от десет години опит в производството на крепежни елементи и разполага с професионален персонал, който да отговори на вашите нужди.

Модел:JIS B1196-2-2001

Изпратете запитване

Описание на продукта

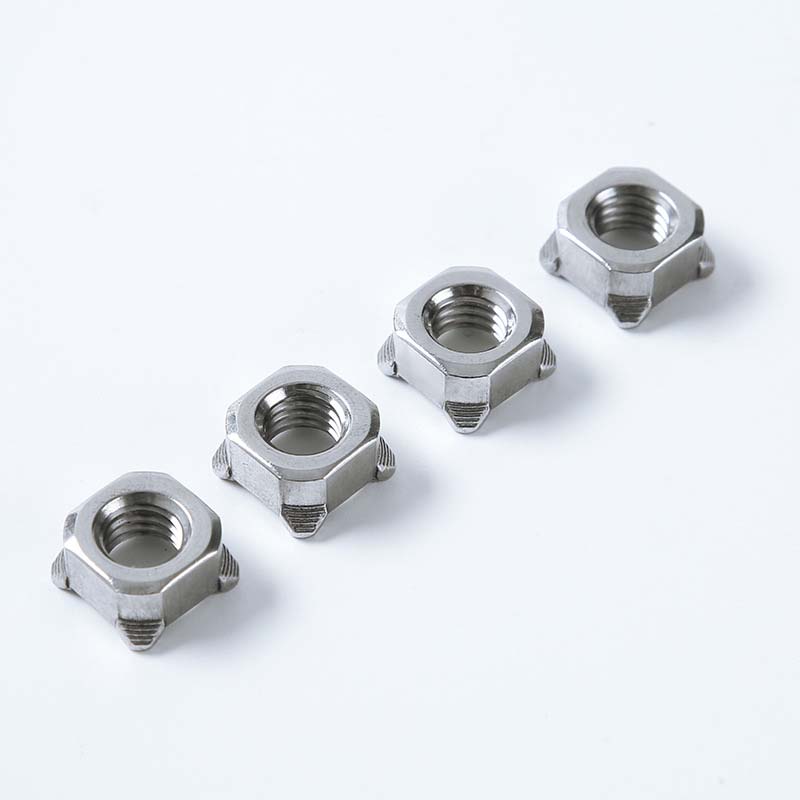

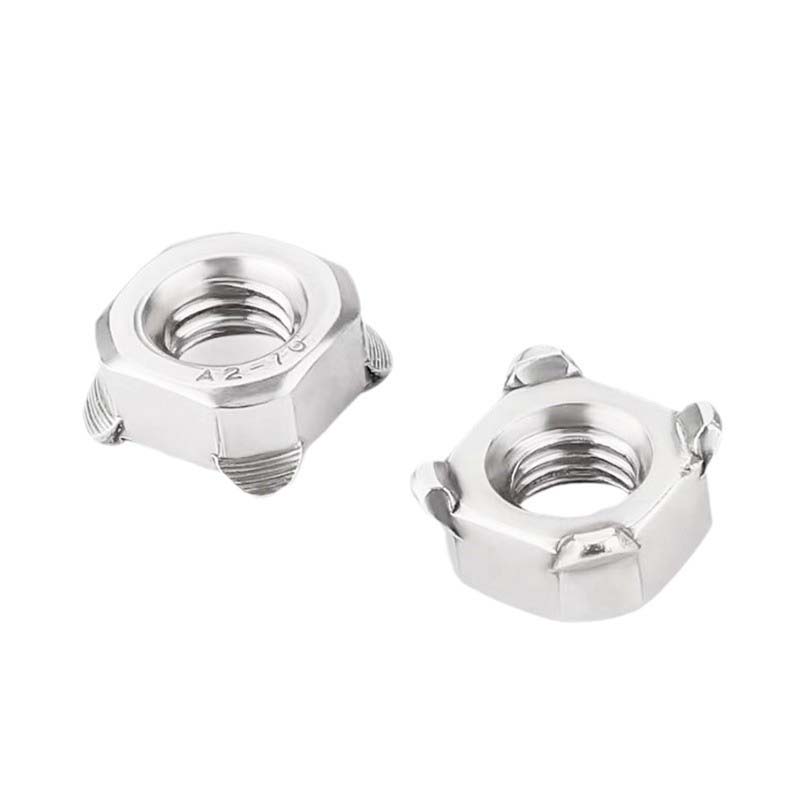

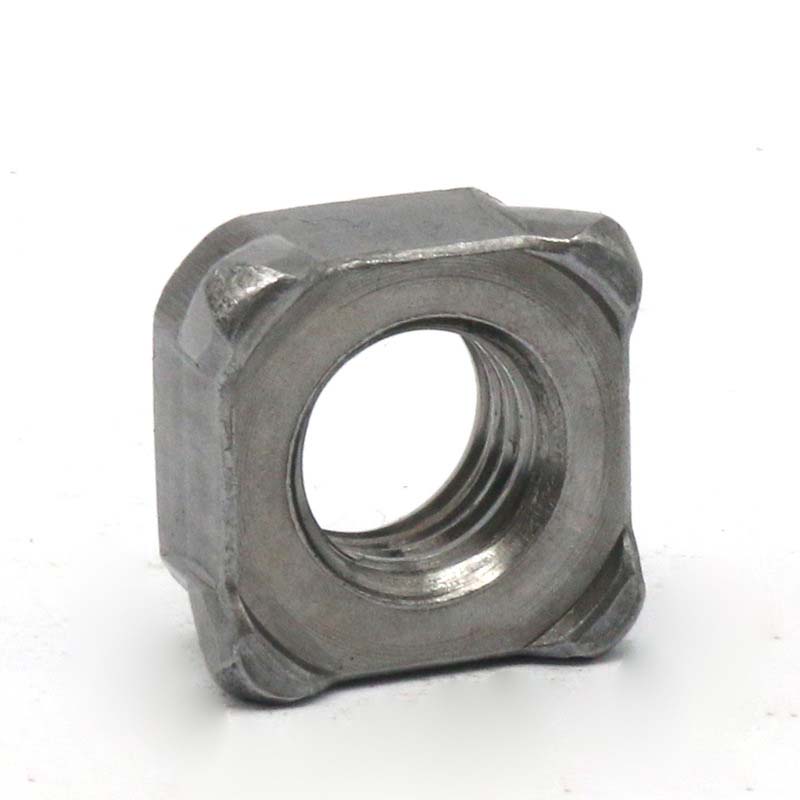

Заварените квадратни гайки от клас 5 с тип 1D имат четири плоски страни. В центъра на гайката има стандартен отвор с резба, който е удобен за използване със съвпадащи болтове. На заваръчната повърхност на гайката има няколко малки издатини, които са ключовите части за заваряване.

Предимства на продукта

Заварените квадратни гайки от клас 5 от тип 1D нямат конструкция с ъглови отвори. Вместо това в долната част е проектирана малка и повдигната издатина. Те са специално проектирани за съпротивително точково заваряване. Електродите се притискат надолу и токът протича през повдигнатата област. Повдигнатата област моментално се стопява и слива гайката с основния метал.

Заварените квадратни гайки от клас 5 с тип 1D се заваряват лесно и бързо. Подравнете оборудването с малките издатини на гайката и приложете малко топлина. След това гайката може бързо да бъде заварена върху желязната плоча или други метални детайли. В сравнение с обикновените гайки, които изискват завинтване за монтаж, този метод значително спестява време. Гайката няма вероятност да се върти лесно и нейната стабилност е много по-добра от тази на кръглата гайка.

Едно от основните предимства на заваряването на квадратни гайки от тип 1D с клас 5 е последователността на процеса на заваряване. Тъй като издатините могат точно да контролират позицията на образуване на заваръчния шев, автоматичната машина за точково заваряване може да постигне надеждни резултати във всеки цикъл. В сравнение с ръчното заваряване през отвори, възможността за недостатъчна якост на заваръчния шев поради несъосност на заваръчния пистолет е много по-малка.

След като използвате квадратни гайки за заваряване от клас 5 с тип 1D, проверете заваръчните зъбци. Трябва да видите солидна точка на сливане при всяка издатина. Трябва да изглежда като напълно слят с основния материал. Ако изпъкналата форма все още се вижда или изглежда като овъглена/надраскана, тогава настройките за заваряване (ток, време, налягане) може да се наложи да се коригират, за да се постигне сигурно свързване.

Параметри на продукта

пн	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1.25\|1.5	1,25\|1,75
s макс	8	9	10	12	14	17
s мин	7.64	8.64	9.64	11.57	13.57	16.57
k макс	3.2	4	5	6.5	8	10
k мин	2.9	3.7	4.7	6.14	7.64	9.57
h макс	1	1	1	1	1	1.2
ч мин	0.8	0.8	0.8	0.8	0.8	1
b макс	0.5	0.5	0.5	1	1	1
b мин	0.3	0.3	0.3	0.5	0.5	0.5
