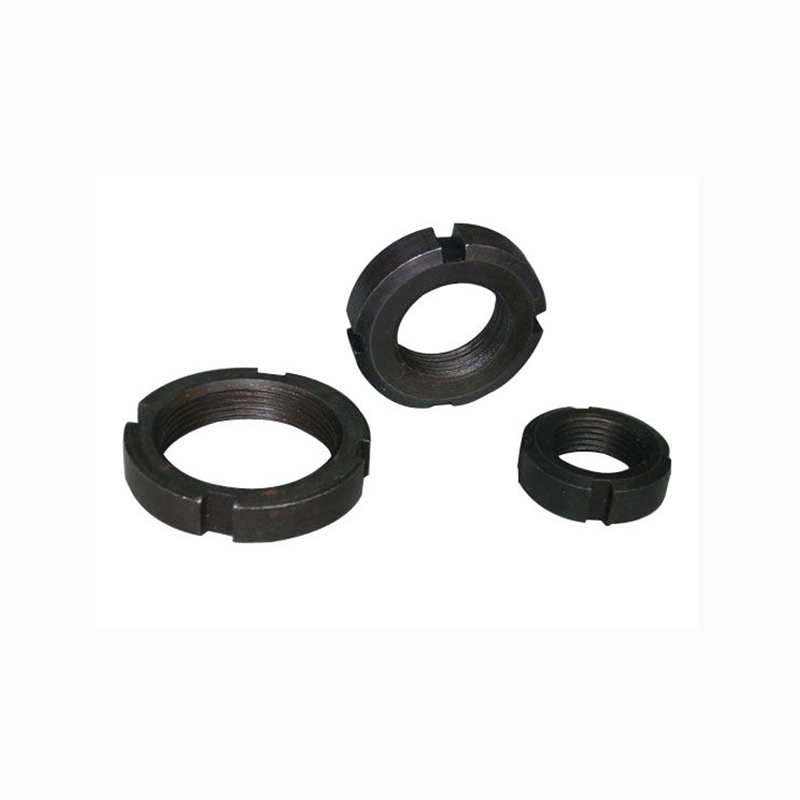

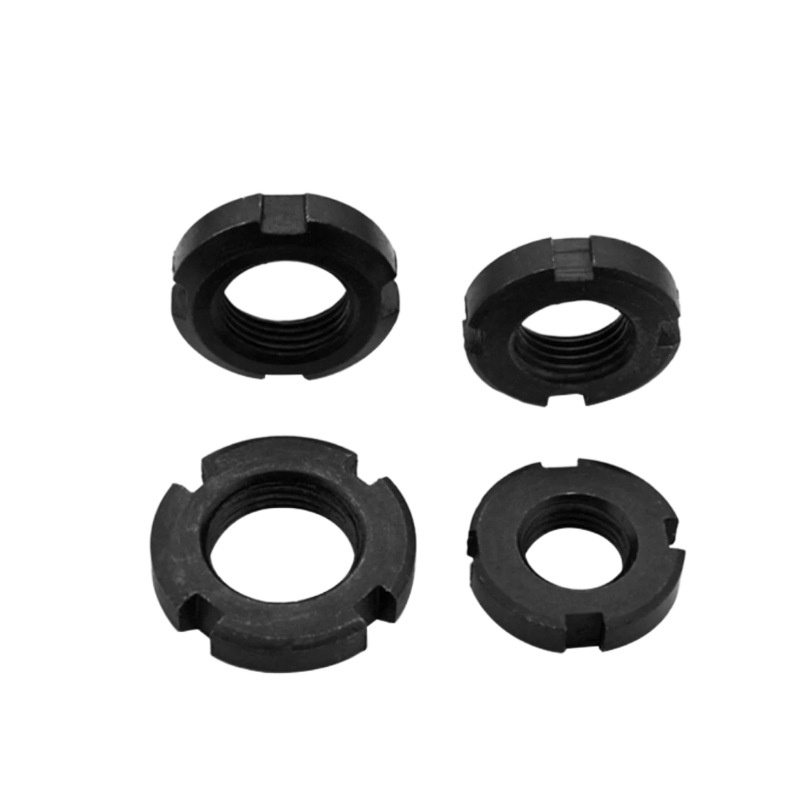

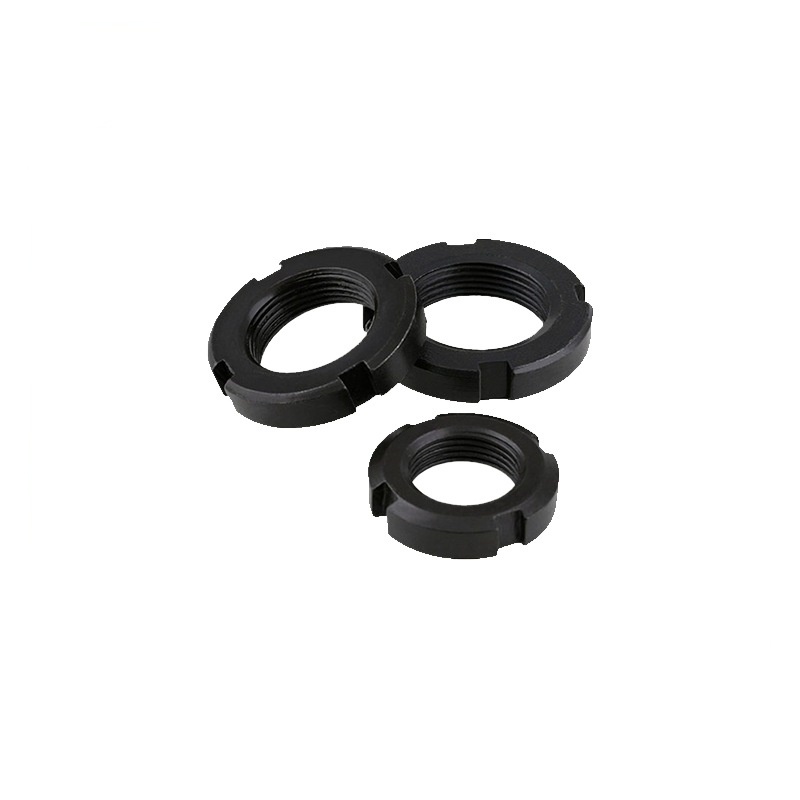

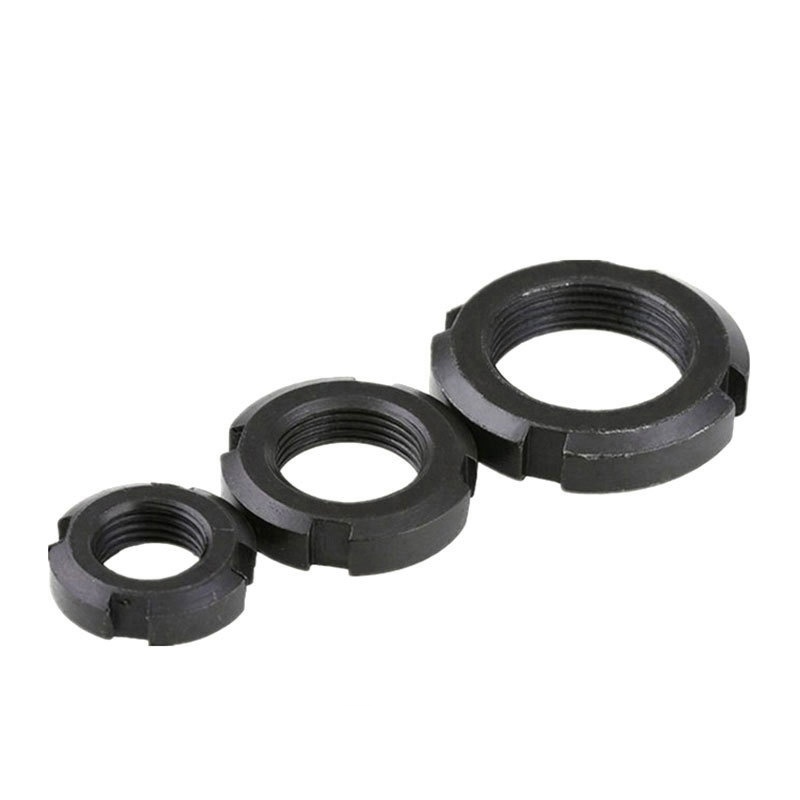

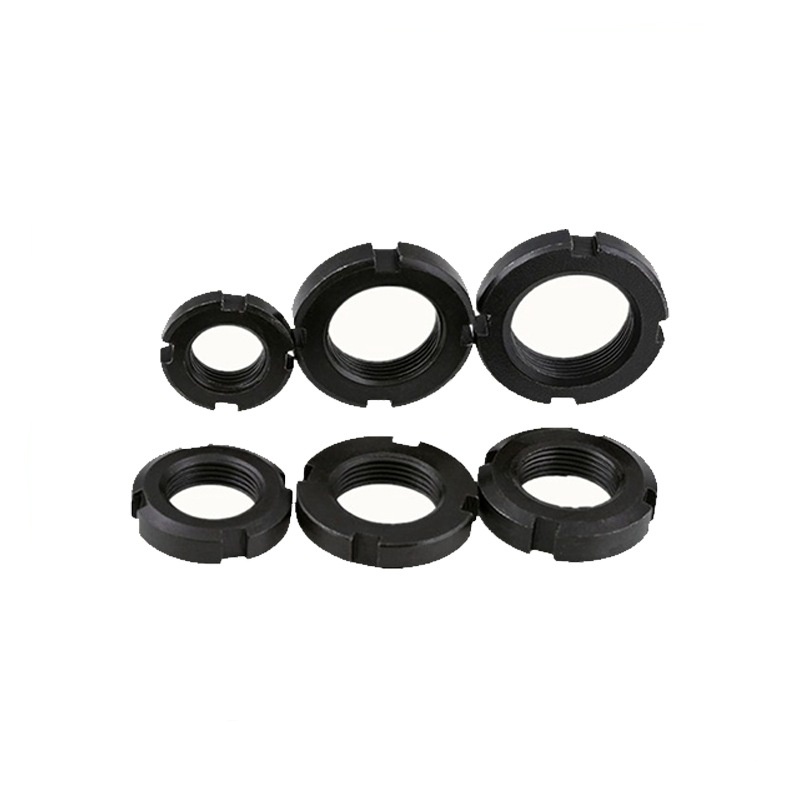

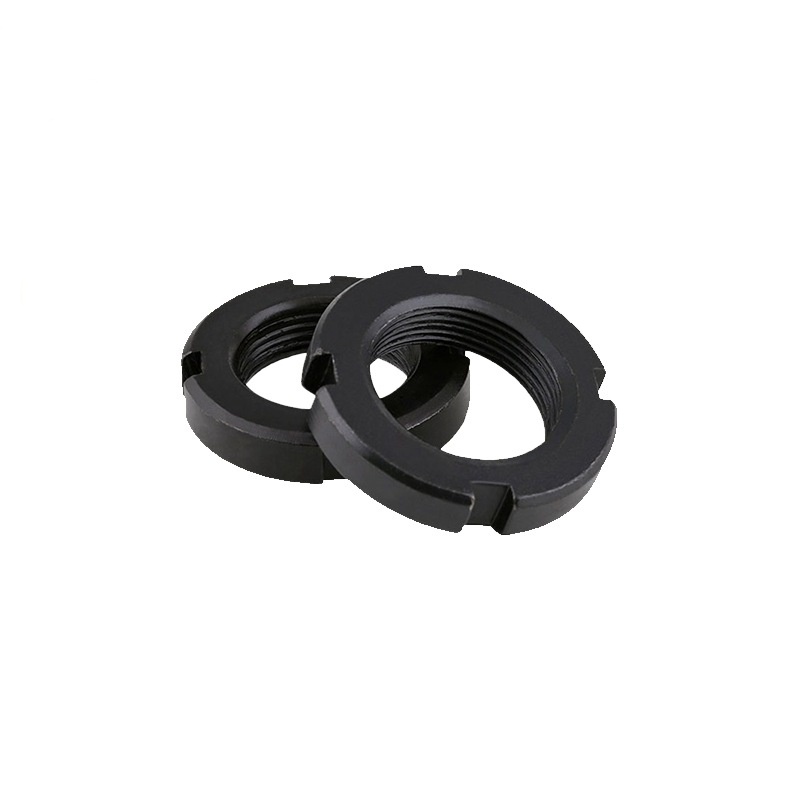

Устойчива на разклащане шлицова заключваща кръгла гайка

Заключващата кръгла гайка с шлицова устойчивост, която често се нарича зъбчата гайка, има уникален дизайн. Позволява положително механично заключване чрез вкарване на шплинт през подравнени компоненти. Xiaoguo®, професионален производител, има производствени процеси, сертифицирани по международни стандарти за качество, гарантиращи надеждност и производителност на продукта.

Изпратете запитване

Описание на продукта

В областта на възобновяемата енергия - особено за скоростни кутии на вятърни турбини и системи за слънчево проследяване - способността на Shakeproof Slotted Round Nut да издържа на вибрации е от решаващо значение. Техният дизайн обикновено се отличава със заоблена основа, която може равномерно да разпредели натоварването.

Предлагаме конкурентни цени в подкрепа на зелените технологии. Поръчки над 30 000 единици получават обемни отстъпки; тези гайки се третират рутинно със стандартно покритие с горещо поцинковане за устойчивост на ръжда и издръжливост. Ние се занимаваме с логистиката, за да гарантираме, че те се доставят навреме до отдалечени обекти на проекта.

Нашите проверки на качеството включват тестове със солен спрей, за да се гарантира тяхната устойчивост на корозия, а всяка гайка се предлага със сертификат за материал.

Предимства на продукта

Заключващата кръгла гайка Shakeproof Slotted е специално проектирана закопчалка, която включва радиални прорези и вътрешен заключващ механизъм, обикновено състоящ се от найлонов пръстен или деформируема резба. Неговата кръгла и нископрофилна форма осигурява лесна инсталация в различни промишлени области (като автомобилостроене, космическа индустрия и машини) в тесни пространства. Гайката има отлична производителност против разхлабване и може да осигури дългосрочна стабилност и надеждност на връзката дори в среда със силни вибрации. Обикновено се третира с процес на поцинковане, за да устои ефективно на проблемите с корозията; на тази основа може да вземе предвид както рентабилността, така и дългосрочната надеждност. Големите поръчки обикновено ползват отстъпки. За да гарантираме, че продуктът, който получавате, е непокътнат и надежден, ние използваме издръжлива, влагоустойчива опаковка, за да отговорим на предизвикателствата при транспортиране, провеждаме тестове за въртящ момент и вибрации, за да идентифицираме потенциални проблеми, и използваме стандарти за сертифициране ISO 9001, за да контролираме целия процес, за да гарантираме производителност и безопасност на продукта.

ЧЗВ

Въпрос: Как работи заключващият механизъм с шлици в практически приложения?

О: Заключващата кръгла гайка с прорези срещу разклащане функционира, като подравнява своите прорези с предварително пробит отвор в болта или вала, след което вкарва шплинт или предпазна тел през двата компонента. Този метод на механично заключване предотвратява разхлабването на заключващата кръгла гайка с устойчив на разклащане шлиц дори при силна вибрация. Правилното монтиране на заключващата кръгла гайка с устойчив на разклащане прорез гарантира постоянна сигурност, докато заключващият щифт не бъде отстранен съзнателно.

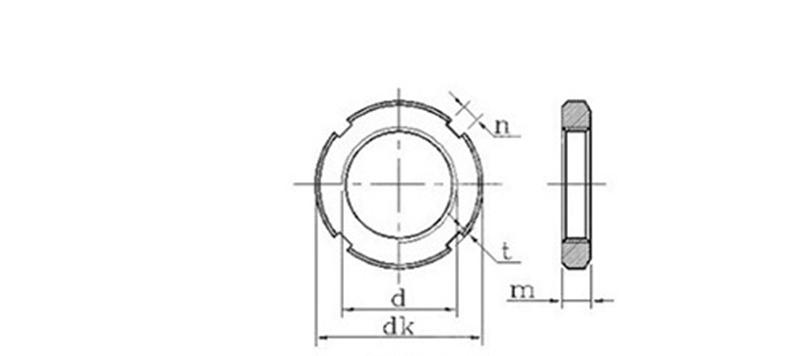

d*P	dk	m	n		t		1000 кг	d*P	dk	m	n		t		1000 ≈кг
			накс	нин	макс	мин					макс	мин	накс	мин
M10*1	22	8	4.3	4	2.6	2	16.82	M64*2	95	12	8.36	8	4.25	3.5	351.9
М12*1,25	25						21.58	M65*2	95						342.4
М14*1,5	28						26.82	M68*2	100		10.36	10	4.75	4	380.2
М16*1,5	30		5.3	5	3.1	2.5	28.44	M72*2	105	15					518
М18*1,5	32						31.19	M75*2	105						477.5
М20*1,5	35						37.31	M76*2	110						562.4
М22*1,5	38	10					54.91	M80*2	115						608.4
М24*1,5	42						68.88	M85*2	120						640.6
М25*1,5	42						68.88	M90*2	125	18	12.43	12	5.75	5	796.1
М27*1,5	45						75.49	M95*2	130						834.7
М30*1,5	48						82.11	М100*2	135						873.3
М33*1,5	52		6.3	6	3.6	3	93.32	M105*2	140						895
М35*1,5	52						84.99	M110*2	150		14.43	14	6.75	6	1076
М36*1,5	55						100.3	115*2	155	22					1369
M39*1.5	58						107.3	М120*2	160						1423
М40*1,5	58						109.5	M125*2	165						1477
М42*1,5	62						121.8	М130*2	170						1531
М45*1,5	68						153.6	М140*2	180	26					1937
M48*1.5	72	12	8.36	8	4.25	3.5	201.2	М150*2	200		16.43	16	7.9	7	2651
М50*1,5	72						186.8	M160*3	210						2810
М52*1,5	78						238	M170*3	220						2970
M55*2	78						214.4	М180*3	230	30					3610
M56*2	85						290.1	190*3	240						3794
M60*2	90						320.3	М200*3	250						3978
