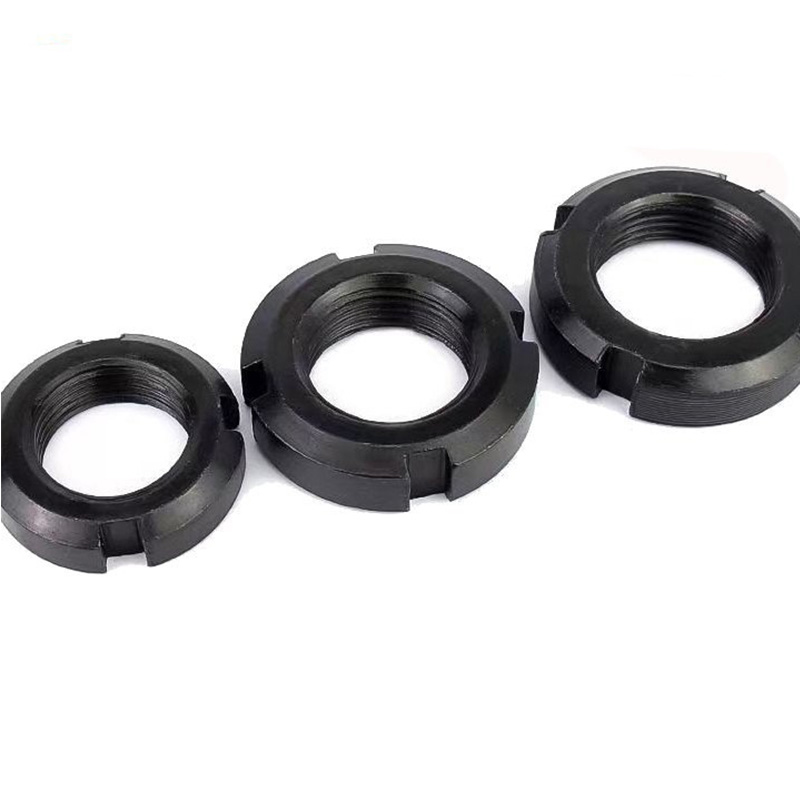

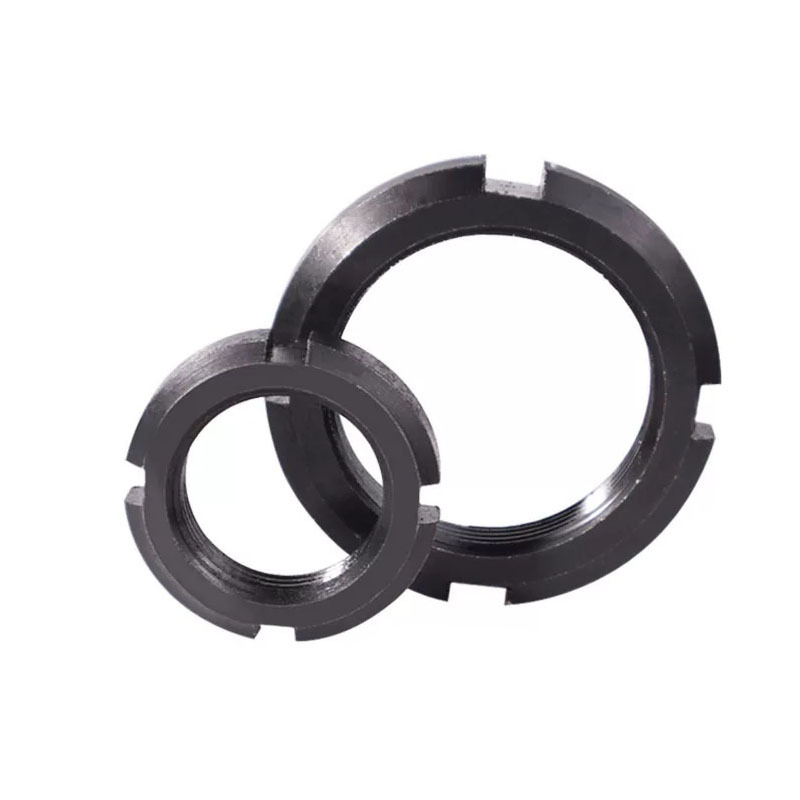

Гайка DIN 1804

Китайският доставчик и производител Xiaoguo® е специализиран в гайка DIN 1804, която може да се използва повторно. Продуктът предлага висока рентабилност и може ефективно да намали разходите за поддръжка в дългосрочен план. Ако закупите гайките DIN 1804 насипно, ще получите по-изгодна цена.

Изпратете запитване

Описание на продукта

Инструменти за монтаж

Въпреки че гайката DIN 1804 има проста структура, правилната инсталация е ключът към осигуряване на нейната заключваща производителност.

（1）Основен инструмент: Гаечен ключ (трябва да се използва), общият стандарт е DIN 1810.

Има различни форми:

1）Фиксиран тип с повдигнат нос: Съвместим със стандарта DIN 1810, това е най-широко използваната стандартна опция.

2) Шарнирен/регулируем тип: Един инструмент покрива множество спецификации, подходящ за ситуации с променливи работни условия.

3）Тип комплект: като комплект от 8 части, съдържащ различни спецификации, улесняващи централизирано управление и използване.

（2）Допълнителни инструменти: Динамометричен ключ: За да се осигури прецизен контрол на силата на заключване, много гаечни ключове с кука са проектирани с интерфейси с квадратен език, които могат да бъдат свързани към динамометрични ключове. （3）Аксесоари против разхлабване: За постигане на ефекта против разхлабване, гайката трябва да бъде съчетана със съответното устройство против разхлабване, като например заключваща шайба или лепило за заключване на резба.

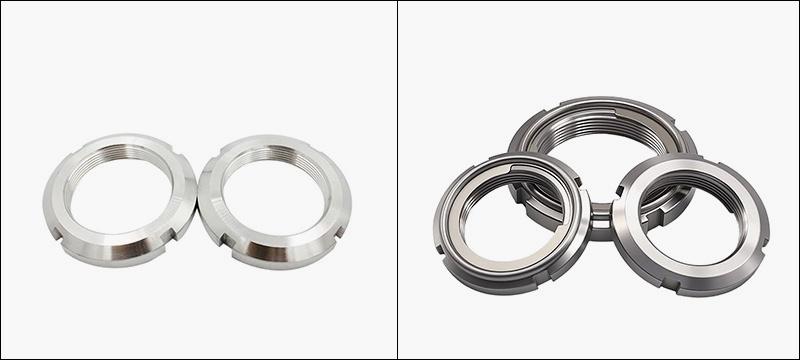

DIN 1804 Nut

Стъпки на инсталиране

（1）Подготовка преди инсталиране

Потвърдете спецификациите: Уверете се, че спецификацията на резбата на гайката DIN 1804 съответства на тази на вала.

Проверка на почистване: Почистете старателно вала, резбите на гайката и контактните повърхности на шпонките и проверете за неравности или повреди.

Потвърдете носещата повърхност: По време на монтажа страната на гайката с фино обработената повърхност трябва да е обърната към лагера или към челната повърхност на детайла.

（2）Първоначално затягане

Ръчно поставяне: Подравнете гайката с края на вала предварително и след това я поставете на ръка за 2 до 3 оборота.

（3）Устройство против разхлабване

Монтирайте заключващата шайба според схемата против разхлабване (вътрешният език трябва да се изравни с шпонковия канал на вала) или нанесете лепилото за заключване на резбата.

（4）Окончателно затягане

Внимателно вкарайте изпъкналия нос на ключа за кука в жлеба на гайката (имайте предвид, че като се започне от спецификацията M45x1.5, гайката има 6 жлеба и трябва да приложите сила по-равномерно)

（5）Заключване и потвърждение

Използване на механично предотвратяване на разхлабването (заключващ пръстен): След като затегнете гайката, огънете външния език на пръстена и го поставете във всеки слот на гайката, за да постигнете механично заключване.

Използвайте химическо средство против разхлабване (лепило за заключване на резби): Нанесете го след почистване на резбите и преди затягане и изчакайте да се втвърди.

Окончателна проверка: Използвайте динамометричен ключ, за да проверите отново въртящия момент.

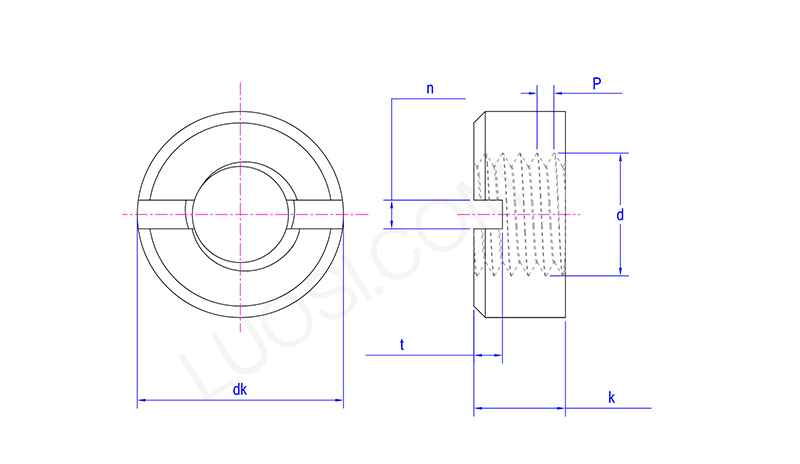

DIN 1804 Nut

пн	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	М18	М20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk макс	7	8	9	11	14	18	21	24	26	29	32
dk мин	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k макс	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k мин	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n мин	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n макс	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t мин	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t макс	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Инструкции за монтаж

（1）Не бъркайте носещите повърхности: Уверете се, че фино обработената d3 повърхност е в близък контакт, като грапавата повърхност е обърната към посоката на работа на инструмента.

（2）Стойността на въртящия момент е от решаващо значение: прекалено висок въртящ момент може да повреди резбите или да причини деформация на вала; недостатъчно висок въртящ момент води до недостатъчна сила на предварително затягане, което прави гайката DIN 1804 податлива на разхлабване.

（3）Правилно използване на инструментите: Уверете се, че размерът на торцевия ключ съвпада точно с външния диаметър на гайката, за да избегнете повреда на слота.

（4）Трябва да се вземе предвид силата на предварителното натоварване: Когато се използва за предварително натоварване на лагера, е необходимо да се зададе точно силата на предварителното натоварване, като се използват професионални методи.

（5）Редовна проверка: По време на първоначалната експлоатация на оборудването или след основен ремонт е необходимо да се извършват редовни проверки на състоянието на заключване на гайките, за да се предотврати разхлабване.
