Валове с кръгли телени щракващи пръстени

Валовете с кръгли телени фиксиращи пръстени са вид аксиално позициониращ крепеж с проста структура, ниска цена и лесен монтаж. Изработени са чрез навиване и нарязване на телове от пружинна стомана с кръгло сечение, а формата им е С-образен пръстен с отвор. Използвайки собствената си еластичност, те могат да се поберат в полукръглите жлебове на вала, за да образуват „рамо“ за фиксиране на компоненти като лагери и зъбни колела, предотвратявайки тяхното аксиално движение върху вала.

Основна структура и принцип на монтаж

Като разчитат на еластична деформация, валовете с кръгли телени щракващи пръстени с външен диаметър, по-голям от диаметъра на вала, ще се разширят, когато са монтирани, пасвайки в полукръглия жлеб в горната част на вала и напълно отскоквайки към дъното на жлеба след освобождаване, за да се постигне фиксация.

Тип отваряне

Разделен е на два вида: единият с отвор за инструменти (който може да се сглобява и разглобява с помощта на заключващи клещи) и другият без отвор (за улесняване на монтажа, в края обикновено се оставя специфичен затягащ ъгъл на рязане).

Форма на напречното сечение

Използването на кръгла тел рязко контрастира със задържащите пръстени с квадратно/правоъгълно сечение, образувани чрез щамповане.

Предимства на продукта

Като се вземат предвид структурните характеристики на валовете с кръгли телени щракващи пръстени, се демонстрират следните основни предимства и характеристики:

Високо качество на парите

Валовете с кръгли телени фиксиращи пръстени са изработени от стоманена тел като суровина, която почти не генерира отпадъци от ръбове или ъгли. Това избягва високата цена на формите и е икономичен и ефективен вариант.

Лесен монтаж

Монтажът и демонтажът обикновено могат да бъдат завършени с помощта на стандартни заключващи клещи, което помага да се подобри ефективността на монтажа и поддръжката.

 Компактно пространство

Има компактен дизайн и не заема много място на вала или вътре в отвора. Това го прави подходящ за тесни места, където пространството е ограничено.

 Носещи характеристики

Колко тяга може да издържи, обикновено е по-малко от това, което получавате с типовете кръгло или правоъгълно напречно сечение. Така че е по-подходящ за леки до средни натоварвания.

Избор на материал

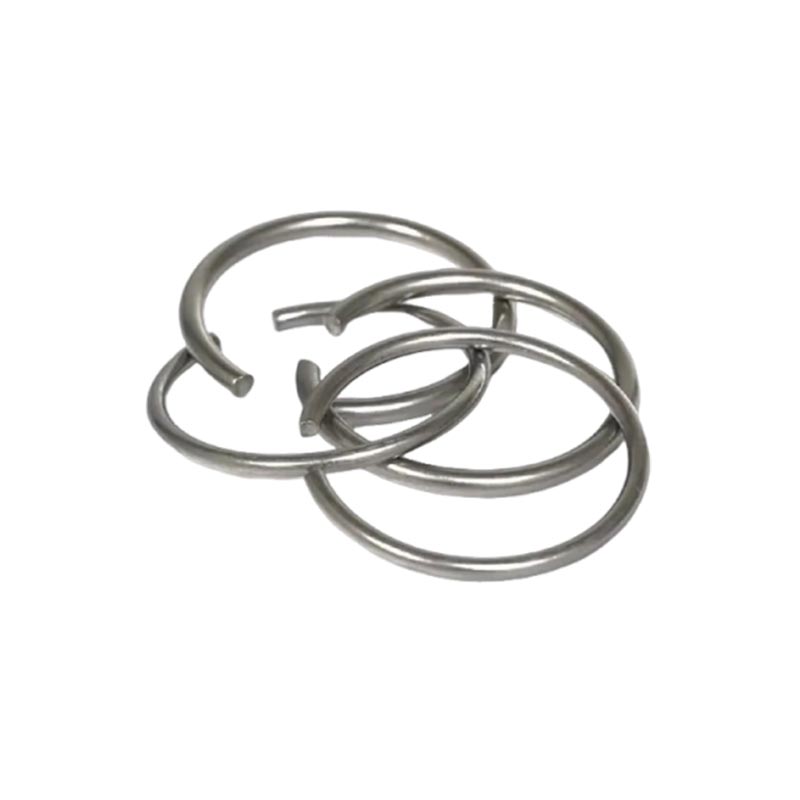

Валовете с кръгли телени щракващи пръстени обикновено се изработват от пружинна стомана или неръждаема стомана. Можете също така да изберете повърхностни покрития като черен оксид или фосфатиране, за да им осигурите известна защита от ръжда.

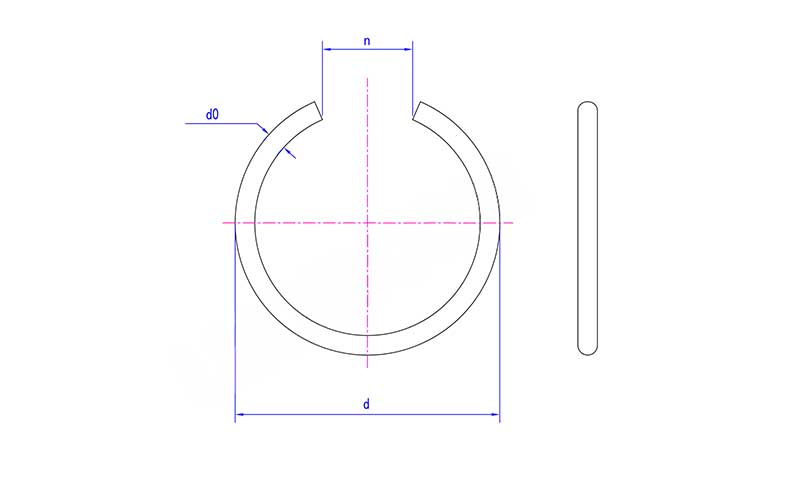

пн	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d макс	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d мин	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
