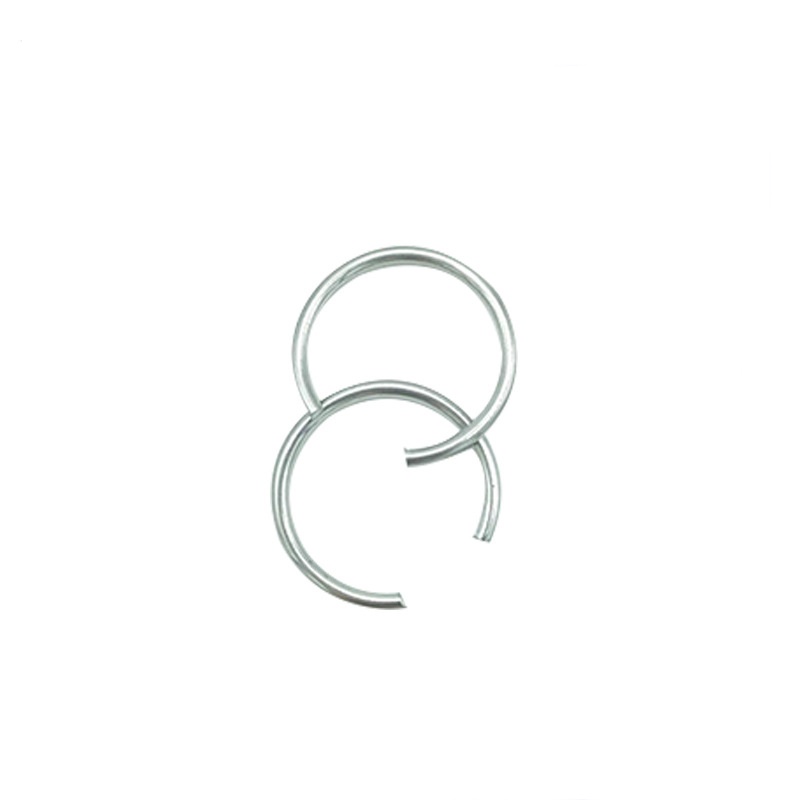

DIN 7993 Вътрешни фиксиращи пръстени

Регулярността на DIN 7993 вътрешни пружинни пръстени е предоставена за улесняване на справката на инженерните техници. Основният момент е да се удължи експлоатационният живот на продукта и да се намалят разходите за подмяна.

1. Визуална проверка (с лупа)

Използвайте лупа с увеличение 10x или по-високо, за да проверите повърхността на вътрешните фиксиращи пръстени DIN 7993. Обърнете специално внимание на зоните с концентрация на стрес. Външният вид на закопчалката трябва да бъде еднакъв и безупречен.

Пукнатина: Допустима дълбочина на пукнатината ≤ 0,02 mm

Драскотини: Тежките драскотини се класифицират като неквалифицирани.

Корозия: Ако се появи червена ръжда, това означава, че антикорозионната защита е неуспешна. Компонентът трябва да се смени незабавно.

2. Проверка на деформация и плоскост

Усукване: Поставете вътрешните фиксиращи пръстени DIN 7993 върху равна повърхност и проверете за равнинно изкривяване. Тя трябва да е равна и да няма видима деформация.

Постоянна деформация: Закопчалката е загубила първоначалната си форма.

Спирално изкривяване: причинено от неправилно използване на инструменти по време на монтаж, което води до засядане на обекта и усукване около собствената му ос.

3. Проверка на еластичността и напрежението

Еластично затихване/загуба на опън: Вътрешните фиксиращи пръстени DIN 7993 не успяват да отскочат със сила след компресия или може да се види, че се разклащат значително при леко натискане с ръка, след като са монтирани в жлеба.

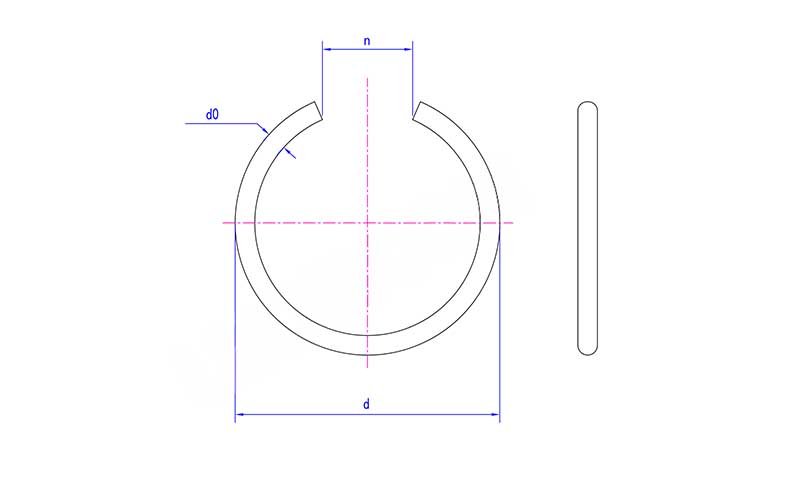

4. Проверка на размерите

Отклонение на външния диаметър: толеранс ±0,05 mm

Отклонение на вътрешния диаметър: Различните диапазони на спецификация съответстват на различни диапазони на твърдост.

Свободен отвор: Аксиалното изместване не трябва да надвишава 0,15 mm.

5. Съдействайте за проверката на жлебовете

По време на всяка поддръжка трябва да се проверяват и жлебовете вътре в отворите.

Износване/удължаване на жлеба: Използвайте дебеломер, за да измерите диаметъра на жлеба и проверете дали той остава в рамките на стандартния диапазон на толеранс.

Повреда по ръба на жлеба: Проверете страничните стени и ръбовете на жлеба. Ако има неравности, фланци, смачкване или скосяване, съответните части трябва да бъдат възстановени или заменени.

Повреда на дъното на жлеба: Има драскотини, корозия или натрупване на материал на дъното на жлеба.

Запушване на масления канал: Има отломки или чужди предмети, блокиращи близо до жлеба.

6. Проверете състоянието на компонента в координация

Компонентите, позиционирани от скобите, също ще повлияят на силовите условия на вътрешните пружинни пръстени DIN 7993.

Повърхностно износване: Крайната страна на компонента в контакт със затягащия пръстен показва неравномерно износване, стъпаловидно износване или вдлъбнатина.

Съответстващи фаски/кръгли ъгли на челната повърхност: Ако фаските или кръглите ъгли са твърде големи, това ще намали действителната ефективна опорна площ на закопчалката.
