Зъбно колело с кръгли телени фиксиращи пръстени

Следното е въведение в принципа на работа на фиксиращите пръстени с кръгла жица.

1.Структурна основа

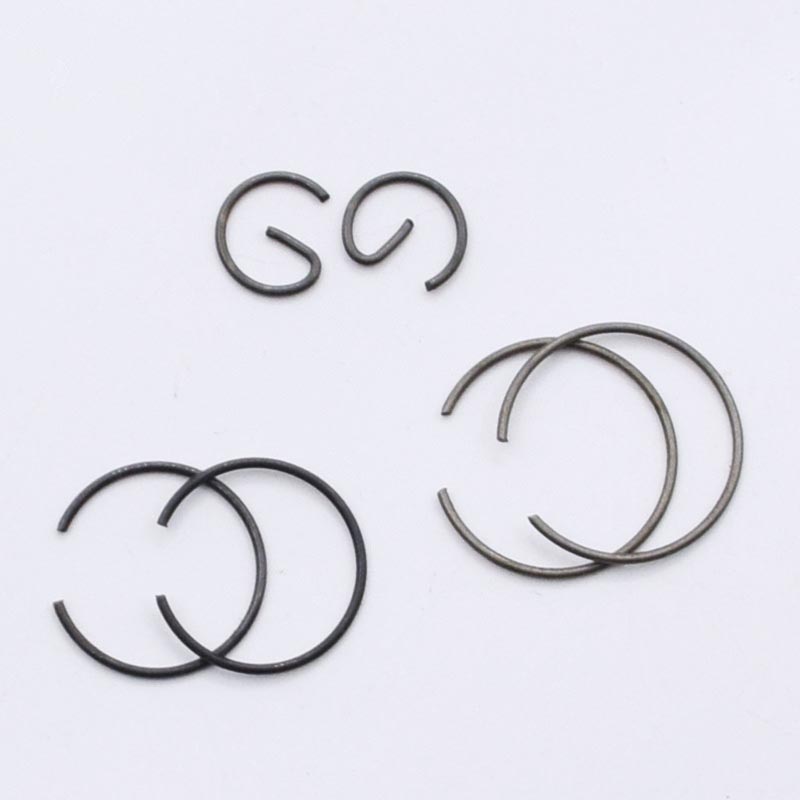

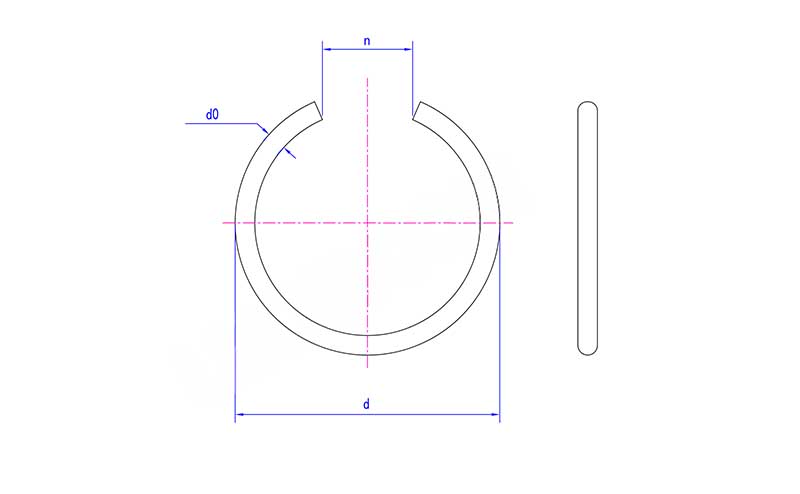

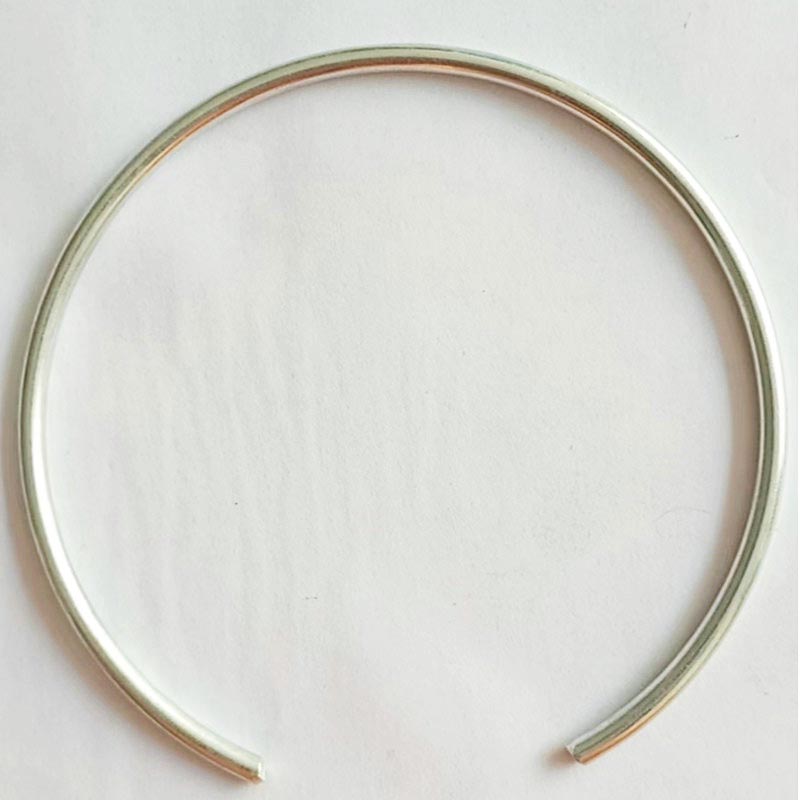

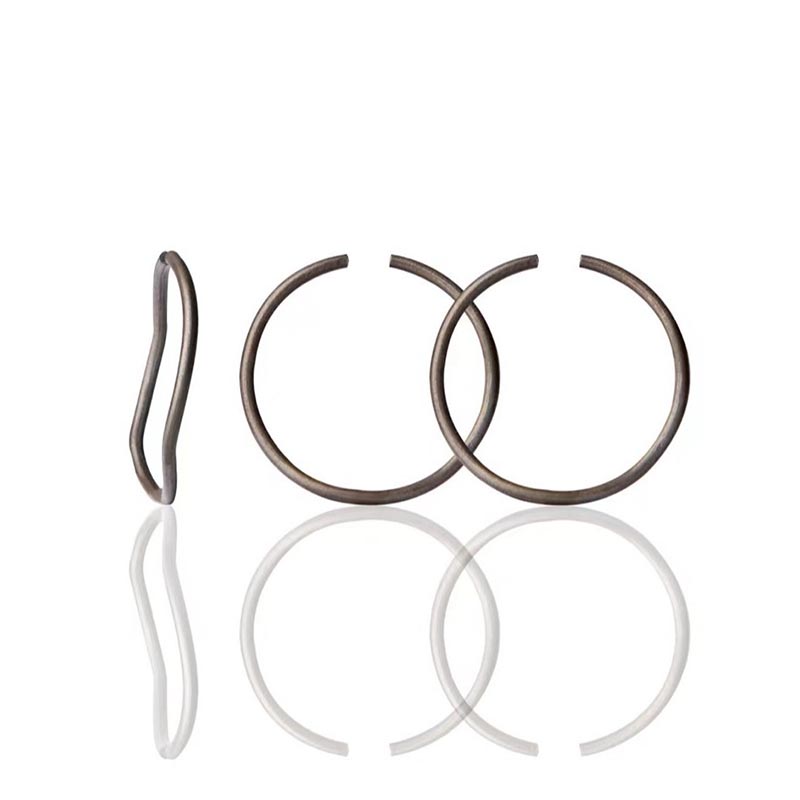

Пръстените за закопчаване с кръгла жица на пружинно колело се формират чрез навиване на пружинна стоманена тел с кръгло сечение в кръгъл пръстен с отвор.

В свободно състояние неговият външен диаметър е малко по-голям от диаметъра на целевия монтажен отвор. Тъй като напречното сечение е кръгло, целият пръстен няма остри ръбове и по този начин няма да надраска стената на отвора или свързващите части по време на монтаж или употреба.

2. Процес на инсталиране

Компресирайте

Използвайте клещите, за да хванете двата края на отвора и приложете сила, за да стиснете клещите. В този момент пружинните пръстени с кръгла жица са радиално компресирани, външният му диаметър става по-малък и се трансформира в кръгъл пръстен, който е по-малък от диаметъра на монтажния отвор.

Поставете в дупката

В компресирано състояние, поставете задържащия пръстен като цяло в отвора и го натиснете до предварително обработената позиция на кръгов жлеб.

Освобождаване

Освободете заключващата скоба. Задържащият пръстен губи ограничението на външната сила и разчитайки на съхранената си еластична потенциална енергия, се разширява навън.

Тъй като външният диаметър в свободно състояние е по-голям от диаметъра на отвора, задържащият пръстен ще пасне плътно в дъното на жлеба и не може да бъде изваден от отвора.

Завършване на позиционирането

След като задържащият пръстен се вкара в жлеба, вътре в отвора се образува гладка пръстеновидна стъпална повърхност. Частта, която трябва да се позиционира, трябва да бъде плътно прикрепена към това стъпало, като по този начин е ограничена до определена аксиална позиция в отвора и не може да се плъзга навън.

3.Разбивка на основния работен принцип

Свободно състояние: Външен диаметър > Диаметър на отвора, не може да се вкара директно в отвора

Компресирано състояние: външен диаметър < диаметър на отвора (използване на еластична деформация), заключващата пружина прилага сила, диаметърът намалява

Поставете в слота: Поддържайте компресираното състояние и изпратете в позицията на жлеб

След освобождаване, работно състояние: Външният диаметър се възстановява > Диаметър на отвора (ограничен от стената на жлеба), еластичната възстановяваща сила се преобразува в радиално налягане, което кара кръглите фиксиращи пръстени на пружинния пръстен да прилепнат плътно към дъното на жлеба
