Кръгъл болт за каре

Избира се легираната стомана, която е преминала термична обработка. Болтът Coach на едро с кръгла глава Xiaoguo® има степен на производителност 10,9 и максимална якост на опън над 1000 MPa. Подходящ е за тежки машини, мостове и конструкции с високо натоварване.

Изпратете запитване

Описание на продукта

Болтът Coach с кръгла глава (вид каретен болт) и каретният болт принадлежат към една и съща продуктова категория. Основната разлика се крие в регионалните наименования: в Северна Америка обикновено се нарича Carriage bolt, докато в страните от Британската общност (като Обединеното кралство, Австралия и Нова Зеландия) терминът Coach bolt с кръгла глава е по-често използван. Това е закопчалка с полусферична глава (кръгла глава) и квадратна структура против разхлабване в долната част на врата, специално проектирана за едностранно монтиране.

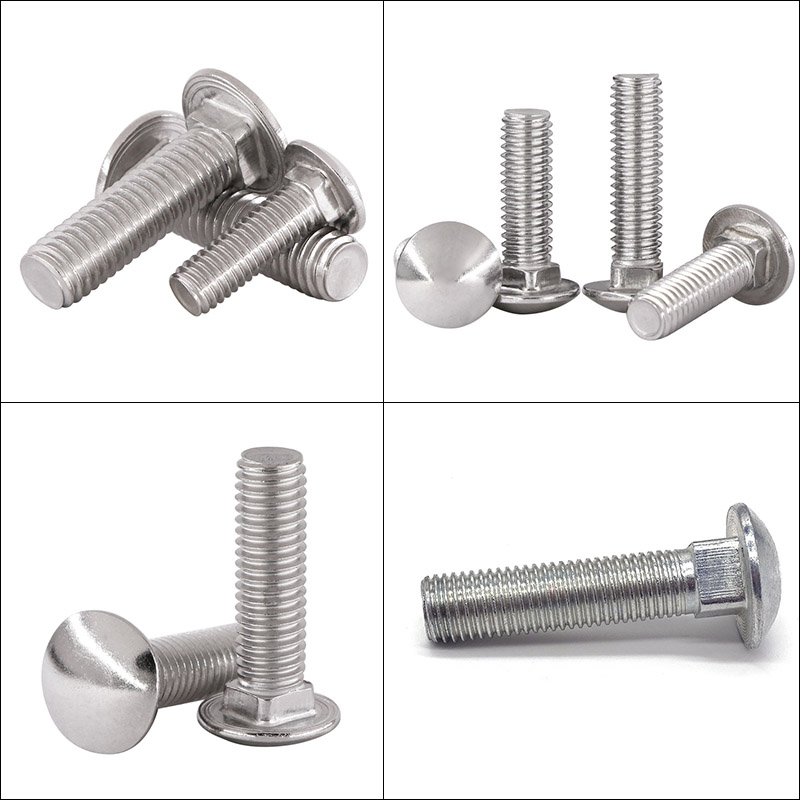

Round Head Coach Bolt

Структурни характеристики

Структурният дизайн на болта Coach с кръгла глава е съсредоточен около основната цел "едностранна инсталация и автоматично предотвратяване на преобръщане" и се състои главно от следните четири функционални части:

（1）Глава

Форма: полусферична (кръгла глава) или плоска кръгла глава. Повърхността е гладка, без интерфейси на инструменти като шестоъгълни, квадратни или кръстосани слотове.

Функция и предназначение:

Осигурете голяма площ носеща повърхност

Естетика и сигурност

Гладък и заоблен дизайн

（2）Шия (Шия) - Най-важната структура против приплъзване

Форма: Разположен точно под главата, той е квадрат (Square) или оребрен квадрат (Ribbed Square).

Функция и предназначение:

Механична функция против обръщане

Няма нужда от помощни инструменти

Прецизно позициониране

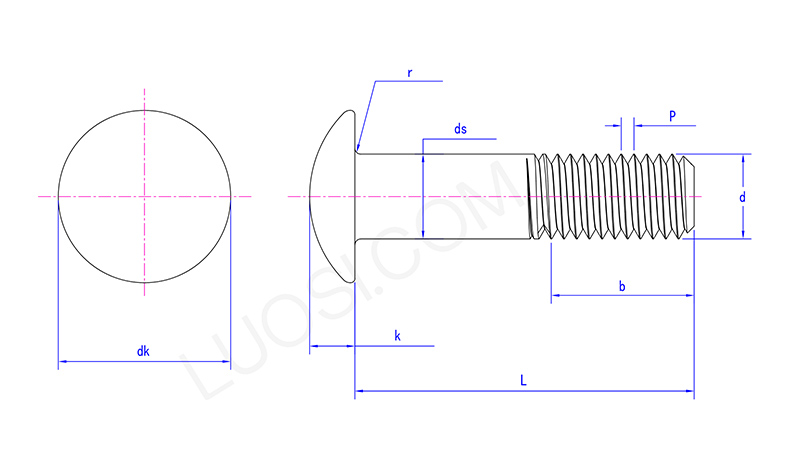

Round Head Coach Bolt

пн	M5	M6	M8	M10	M12	M16	М20	М24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk макс	11.3	13.5	18	22.5	27	36	45	54
dk мин	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds макс	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds мин	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k макс	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k мин	2.5	3	4	5	6	8	10	12
r макс	0.5	0.5	0.5	0.5	1	1	1	1.5

（3）Секция на вала (опашка/част без резба)

Форма: Разположен между шийката и резбите, представлява гладък цилиндричен вал с плоска повърхност и без резби.

Дължина: Изчислява се чрез изваждане на дължината на резбата b от общата дължина L на болта. Различните спецификации имат стандартни съотношения.

Функция и предназначение:

Издържа на срязващо натоварване

Прецизно позициониране

Избягване на прилагането на сила върху нишките

（4）Част с резба

Форма: Разположен в края на Coach болта с кръгла глава, това е стандартна метрична груба резба (ISO) или американска стандартна UNC резба.

Дължина (b):

Стандартът предвижда: Когато L ≤ 125 mm, b ≈ 2d + 6 mm (d е номиналният диаметър); когато L > 125 mm, b ≈ 2d + 12 mm.

Дължината на резбата на действителния продукт може да бъде удължена според изискванията на клиента (персонализирана пълна резба).

Функция и предназначение:

Генерирайте сила на затягане чрез взаимодействие с гайката

Регулирайте силата на предварително натоварване

Структурно сравнение

Предимството на Coach болта с кръгла глава се крие в неговата уникална структура. И така, какви са разликите в сравнение с други видове болтове? Моля, разгледайте следната таблица и ще разберете!

Елементи за сравнение	Coach болт с кръгла глава	болт с шестостенна глава	вътрешен шестоъгълен болт
Форма на главата	Полусферична кръгла глава	шестоъгълна	цилиндрична глава с вътрешен шестоъгълен отвор
Метод против разхлабване	Механично против разхлабване с квадратна шийка	изисква фиксиране на главата с гаечен ключ	изисква използването на вътрешен шестоъгълен ключ за фиксиране на главата
Брой инсталатори	1	2	1
Може ли предварително пробиване?	да	не	не
Типични приложения	Дърво, градински мебели, огради	Стоманена конструкция, механичен монтаж	Прецизни машини, форми
