Груби двойни шипове с фина стъпка

Грубите двойни шипове с фина стъпка са подходящи за сценарии, които изискват високоякостни и прецизни връзки. Дебелият прът подобрява сцеплението, докато фината нишка осигурява плътно и стабилно прилягане. Фабриката Xiaoguo® разполага с голямо количество инвентар на склад.

Изпратете запитване

Описание на продукта

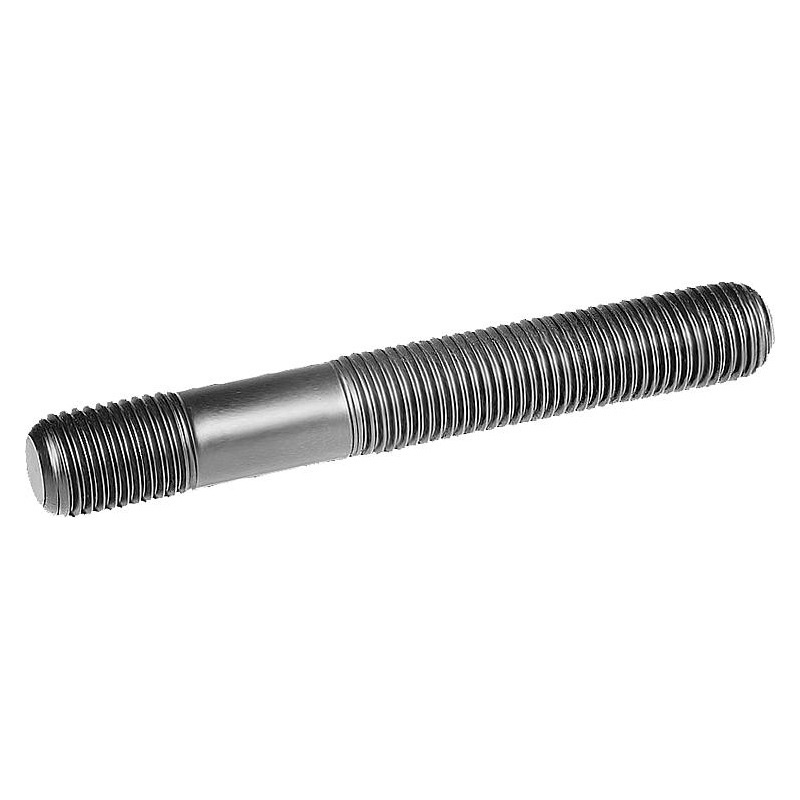

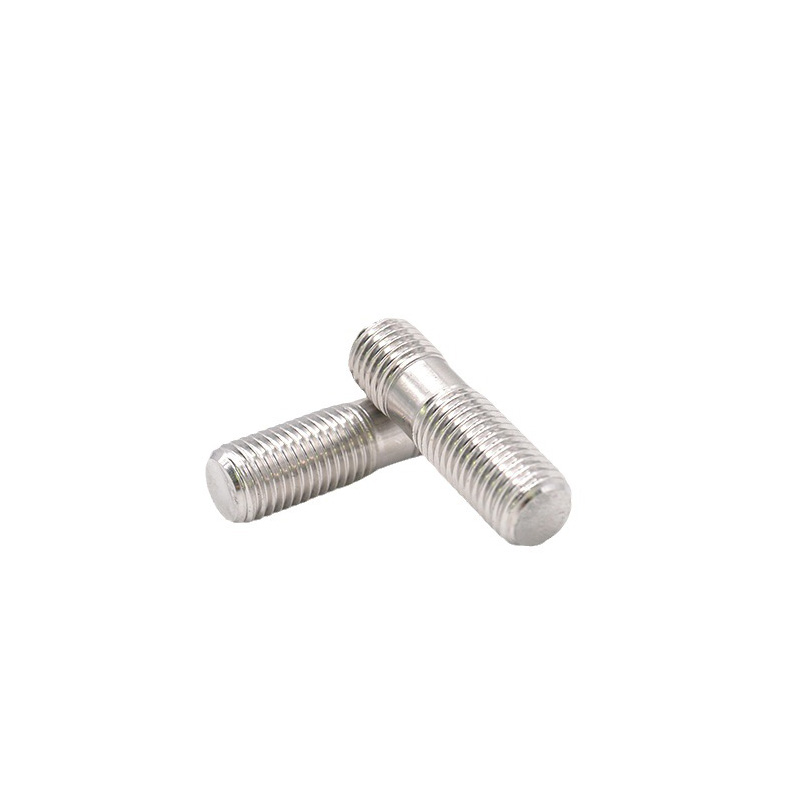

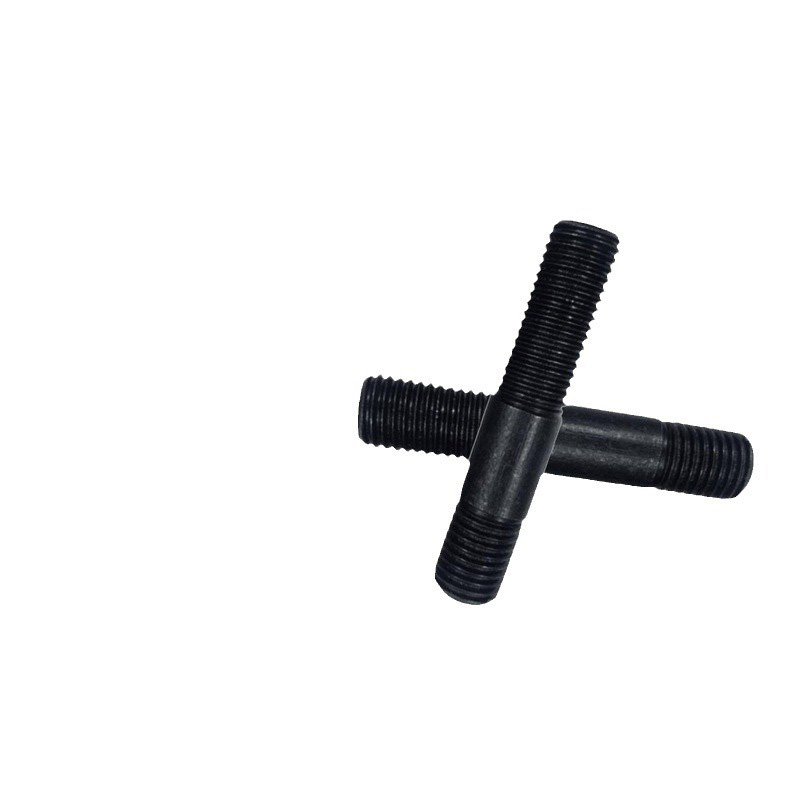

Грубите двойни шипове с фина стъпка са сравнително дебели метални пръти с фини резби в двата края. Предлага се в широка гама от спецификации, с диаметри на резбата, вариращи от няколко милиметра до десетки милиметри, а дължината също може да бъде избрана според действителните нужди.

Характеристики на продукта

Характеристиката на грапавите двойни шипове с фина стъпка е грубата прътова структура. В сравнение с обикновените шпилки, грубите пръти могат да подобрят цялостната здравина и твърдост и е по-малко вероятно да се деформират, когато са подложени на големи натоварвания. Стъпката на резбите с фина резба е малка и разстоянието между всяко завъртане на резбата е по-малко. При завъртане може да генерира по-голямо триене и е по-малко вероятно да се разхлаби след затягане.

параметри

Rough pole double studs with fine pitch

Приложения

Двойната шпилка с груб полюс с фина стъпка се използва по-често в индустрии като машиностроенето, космическото производство и прецизни инструменти. Монтаж на високо прецизно оборудване в машиностроенето; Фиксирани компоненти за въздухоплавателни средства в космическата област; При производството на прецизни инструменти, за да се гарантира стабилността на частите, винаги е необходим този тип шпилка, за да се гарантира надеждността и стабилността на връзката.

Груби двойни шипове с фина стъпка се използват за фиксиране на ключови компоненти на голямо механично оборудване. Във фабриките често се инсталира и използва мащабно механично оборудване като тежкотоварни машини и големи компресори. За да монтирате шпинделната кутия на тежкотоварната металообработваща машина, завийте единия край на шпилката в отвора с резба на леглото на машинния инструмент и прекарайте другия край през монтажния отвор на шпинделната кутия, след което завийте гайката.

Параметри на продукта

пн	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8	1	1-1/8
P	28	24	24	20	20	18	18	16	14	12	12
ds макс	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
ds мин	0.2435	0.3053	0.3678	0.4294	0.4919	0.5538	0.6163	0.7406	0.8647	0.9886	1.1136
b1	0.25	0.3125	0.375	0.4375	0.5	0.5625	0.625	0.75	0.875	1	1.125
L1 мин	0.1250	0.1563	0.1875	0.2188	0.2500	0.2813	0.3125	0.3750	0.4375	0.5000	0.5625

Тези груби двойни шипове се използват за производство и монтаж на матрици. В индустрията за производство на форми, когато се правят шприцформи, форми за леене под налягане и т.н., те се използват за фиксиране на различните модули на формите. Свържете горната и долната форма на формата. Завийте единия край на шпилката в отвора с резба на долната форма и прекарайте другия край през горната форма. След това завийте гайката.
