Заваръчен винт за долна проекция

Винтът за заваряване на долната проекция може да бъде заварен върху повърхността на метала, а неговият резбован край може да се използва за свързване на други компоненти. Те са подходящи за места, където механично оборудване, стоманени рамки или индустриални панели изискват здрава и постоянна основа. Xiaoguo® е надеждна марка, продуктите отговарят на съответните стандарти за качество.

Модел:QC/T 598-1999

Изпратете запитване

Описание на продукта

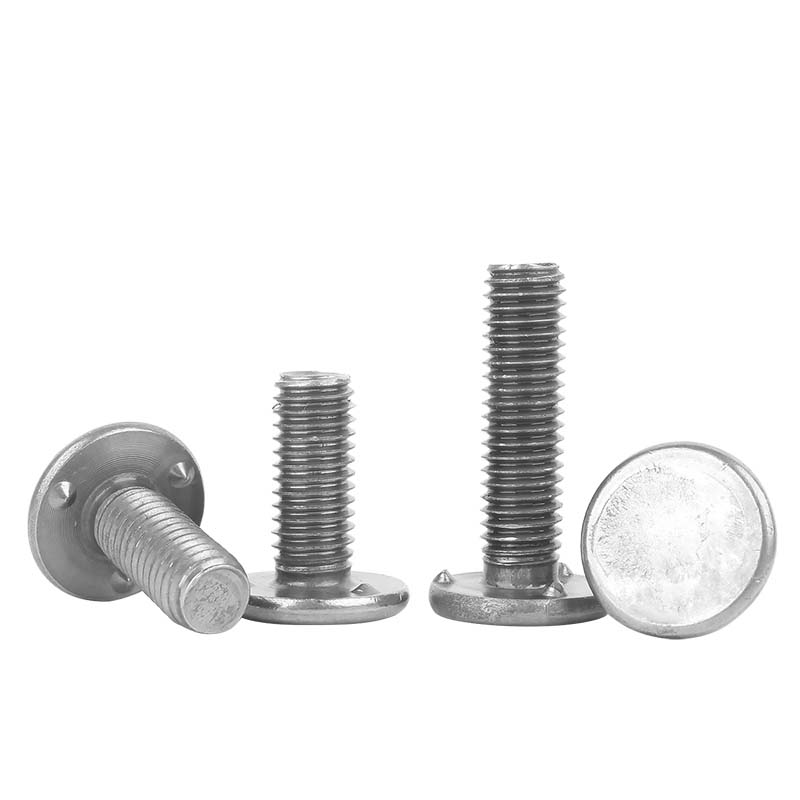

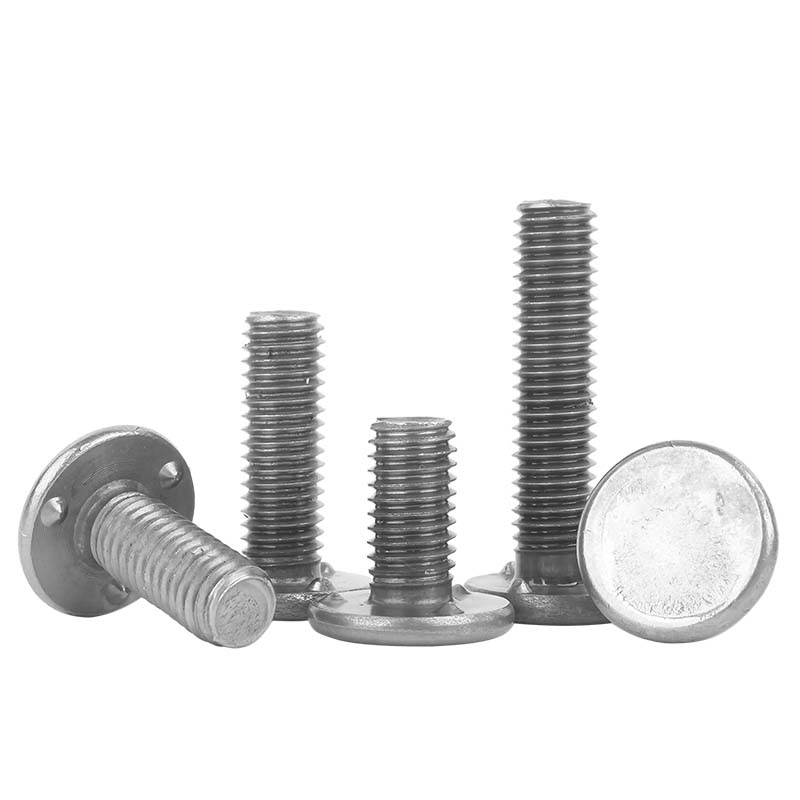

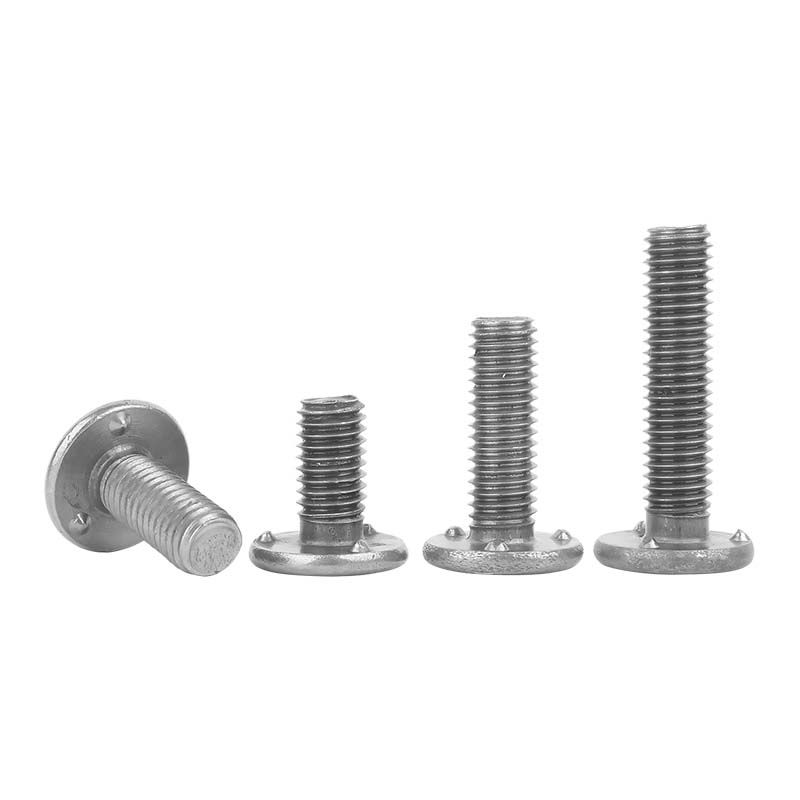

Главата на заваръчния винт с долна проекция е кръгла, гладка и правилна, с точки за заваряване и се използва в сценарии като заваряване и фиксиране. Винтът е с цилиндрична форма, с правилна резба по повърхността му. Нишките са непрекъснати и еднакви.

Параметри на продукта

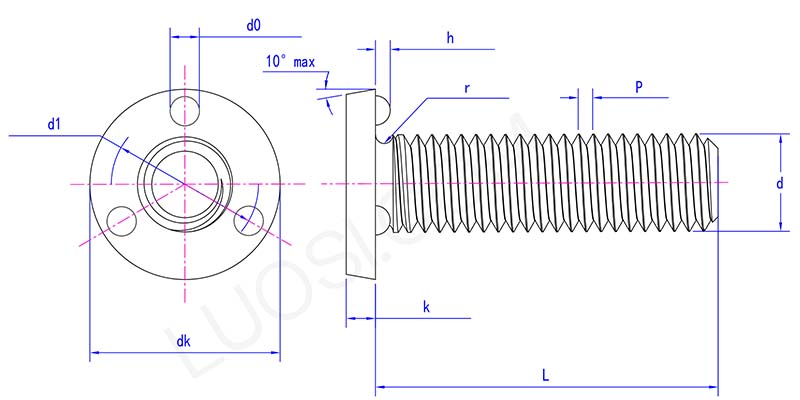

bottom projection weld screw parameter

пн	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk макс	11.5	12.5	14.5	19	21	24
dk мин	11.23	12.23	14.23	18.67	20.67	23.67
k макс	2	2.5	2.5	3.5	4	5
k мин	1.75	2.25	2.25	3.25	3.75	4.75
r мин	0.2	0.2	0.3	0.3	0.4	0.4
d1 макс	8.75	9.75	10.75	14.25	16.25	18.75
d1 мин	8.5	9.5	10.5	14	16	18.5
h макс	1.25	1.25	1.25	1.45	1.45	1.65
ч мин	0.9	0.9	0.9	1.1	1.1	1.3
d0 макс	2.6	2.6	2.6	3.1	3.1	3.6
d0 мин	2.4	2.4	2.4	2.9	2.9	3.4

Приложения

При конструирането на проекти от стоманени конструкции като мостове и големи сгради се използват заварени винтове с долна проекция. Те могат да гарантират, че всички компоненти на стоманената конструкция са здраво свързани, способни да издържат на големи натоварвания и напрежения и гарантират безопасността и стабилността на строителната конструкция.

Сглобяването на всякакъв вид механично оборудване не може без проекционни заваръчни винтове. Например, различните компоненти на оборудване като машинни инструменти, двигатели и големи машини са здраво свързани чрез болтове, за да се осигури нормалната работа на машините. Например, по време на процеса на сглобяване на двигателя, болтовете се използват за прецизно свързване на различни компоненти, осигуряващи стабилността и надеждността на двигателя по време на работа.

Проекционният заваръчен винт се използва в нефтохимическата промишленост. За свързването на различно оборудване като резервоари за съхранение, тръбопроводи, клапани и др. са необходими специални болтове, устойчиви на висока температура и корозия. Тези болтове могат да осигурят стабилна работа на оборудването в сложни химически среди и да предотвратят инциденти като течове.

Характеристика на продукта

Точките на заваряване на заваръчните винтове с долна проекция могат да се използват за предварително заваряване на болтовете към детайла, което улеснява последващите операции по сглобяване. Винтът има правилни и непрекъснати равномерни резби, които могат да бъдат съчетаниядкии други компоненти. Те могат да бъдат адаптирани към материали с различна дебелина и да отговарят на различни изисквания за сглобяване.
