Прецизно проектиран заваръчен болт за лицева проекция

Прецизно проектираният заваръчен болт с лицева проекция се използва широко в автомобилното производство за ефективен и надежден монтаж. За изнасяните продукти на Xiaoguo® спазването на международни стандарти като ISO и DIN е приоритет, включително за този болт. Ако проявявате интерес, моля свържете се с нас.

Модел:QC/T 599.1-1999

Изпратете запитване

Описание на продукта

Прецизно проектираните заваръчни болтове с лицева проекция следват стандартни размери и спецификации на резбата - като ISO метрични резби (M4, M5, M6, M8, M10) или унифицирани резби (UNC/UNF). Важните измервания включват размера и дължината на резбата, диаметъра на стеблото, диаметъра и дебелината на главата и най-важното, формата на издатините (колко са високи, диаметъра им, колко са) на частта, където болтът се заварява.

Предимства на продукта

Начинът, по който издатините са проектирани върху прецизно проектиран заваръчен болт с лицева проекция – като пръстен около него или няколко малки изпъкналости – наистина има значение за получаване на последователни заварки. Има стандартни дизайни, които работят за най-честите употреби, но можете също да направите такива по поръчка.

В персонализираната прецизна инженерна повърхност изпъкналите заваръчни болтове са професионално калибрирани и регулирани, за да се адаптират точно към различни дебелини на материала и стандарти за якост. Дори когато са изправени пред трудни материали като сплави с висока твърдост и крехки субстрати, те могат да осигурят стабилност на връзката и структурна безопасност, за да отговорят на персонализираните инженерни нужди.

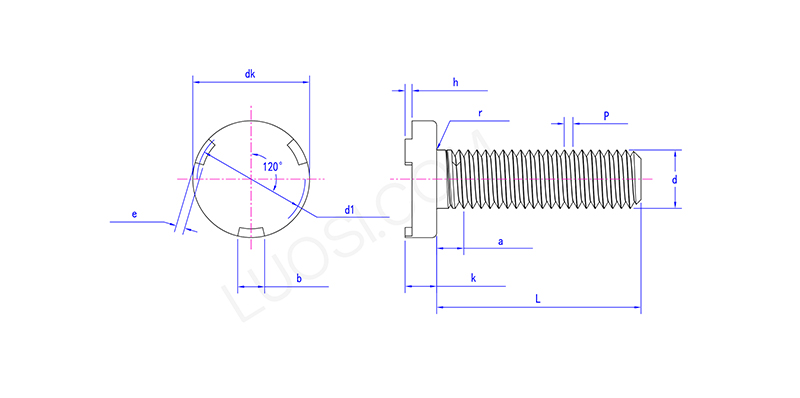

пн	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk макс	12.4	14.4	16.4	20.4
dk мин	11.6	13.6	15.6	19.6
k макс	2	2.2	3.2	4.2
k мин	1.6	1.8	2.8	3.8
e макс	2.25	2.75	2.25	2.75
e мин	1.75	2.25	1.75	2.25
b макс	3.3	4.3	5.6	6.3
b мин	2.7	3.7	4.7	5.7
h макс	0.8	0.9	1.1	1.3
ч мин	0.6	0.75	0.9	1.1
d1 макс	10	11.5	14	17.5
d1 мин	9	10.5	13	16.5
r макс	0.6	0.7	0.9	1.2
r мин	0.2	0.25	0.4	0.4
макс	3.2	4	5	5

Precision Engineered Face Projection Welding Bolt

Проверка и сертификация на качеството

За да получите последователни заварки с прецизно проектирани заваръчни болтове с лицева проекция, поддържайте повърхностите на основния метал чисти. Използвайте електроди, които са проектирани правилно и в добра форма. Придържайте се внимателно към настройките за заваряване - ток, време, налягане, време на задържане. И се уверете, че издатините на болта са последователни.

Извършването на редовни тестове за разрушаване, като тестове за въртящ момент или срязване, е важно за поддържане на процеса под контрол.
